Механизмы в современной технике (Артоболевский) - часть 172





1111

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ

«ЧЕТЫРЕХЛЕПЕСТКОВОЙ РОЗЫ»

КР

вк

1112

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ ВЯТКИНА

ДЛЯ ВОСПРОИЗВЕДЕНИЯ АСТРОИДЫ

КР

ВК

Ползуны 1 и 2 скользят в неподвижных на-

правляющих р и q, оси которых взаимно

перпендикулярны. Отростки а и b ползунов

1 и 2 скользят в крестообразном ползуне 3,

оси которого также взаимно перпендикуляр-

ны. Звено 4 входит во вращательную пару С

с ползуном 3 и скользит в крестообразном

ползуне 5, который скользит вдоль оси звена

6, входящего во вращательные пары А и В

с ползунами 1 и 2. При движении ползунов

1 и 2 вдоль направляющих р и q точка K

описывает дугу астроиды, уравнение кото-
рой x

2 / 3

+ у

2/3

 = l

2/3

 где l= АВ. Прямая

АВ при этом огибает астроиду.

1113

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ

ВИРТУАЛЬНОЙ ПАРАБОЛЫ КРАМЕРА

КР

ВК

1114

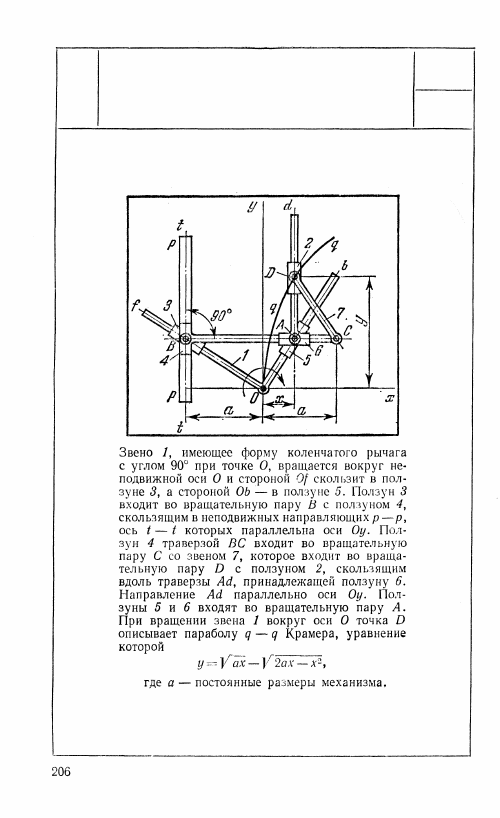

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ

ПАРАБОЛЫ КРАМЕРА

КР

ВК
