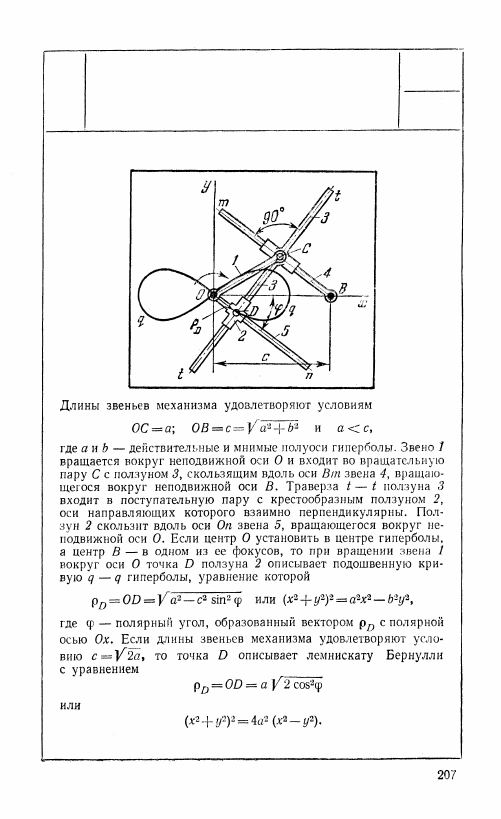

1115

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ

ПОДОШВЕННОЙ КРИВОЙ ГИПЕРБОЛЫ

КР

ВК

1116

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ

ПОДОШВЕННОЙ КРИВОЙ ЭЛЛИПСА

КР

вк

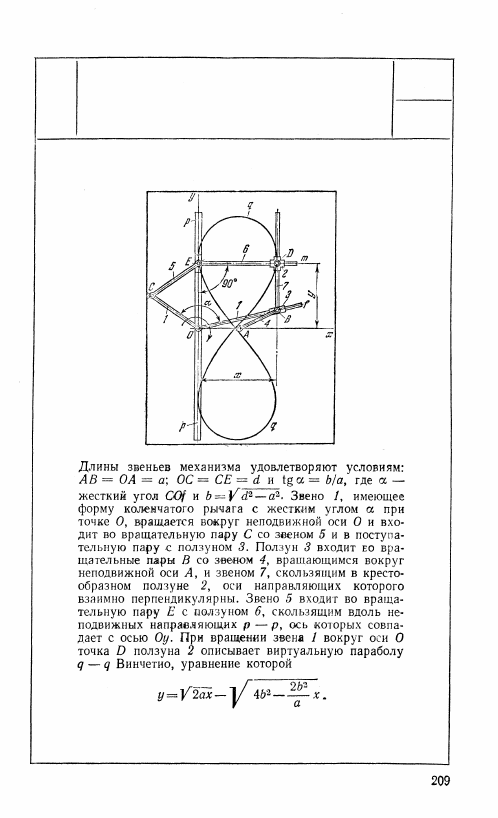

1117

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ВИРТУАЛЬНОЙ

ПАРАБОЛЫ ВИНЧЕТИО

КР

ВК

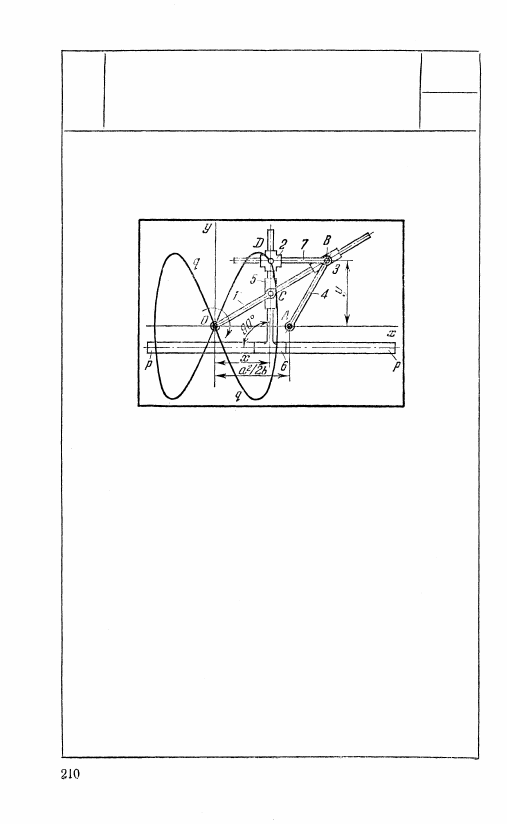

1118

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЛЕМНИСКАТЫ

С Л ЮС А

КР

ВК

Длины звеньев механизма удовлетворяют усло-

виям: ОС = а и ОА = АВ =  a

2

/ 2 b , где b —

произвольная постоянная. Звено 1 вращается

вокруг неподвижной оси О и входит во враща-

тельную пару С с ползуном 5 и поступательную

пару с ползуном 3. Звено 4 входит во враща-

тельную пару В с ползуном 3 и вращается вокруг

неподвижной оси А. Ползун 5 скользит вдоль

траверзы ползуна 6, скользящего в неподвиж-

ных направляющих р — р, ось которых парал-

лельна оси О х. Звено 7 входит во вращательную

пару В с ползуном 3 и скользит в крестообраз-

ном ползуне 2, оси направляющих которого

взаимно перпендикулярны. Ползун 2 скользит

вдоль траверзы ползуна 6. При вращении звена /

вокруг оси О точка D ползуна 2 описывает лем-

нискату Слюса, уравнение которой

(а

2

—x

2

) x

2

 = b

2

y

2

.
