Механизмы в современной технике (Артоболевский) - часть 171

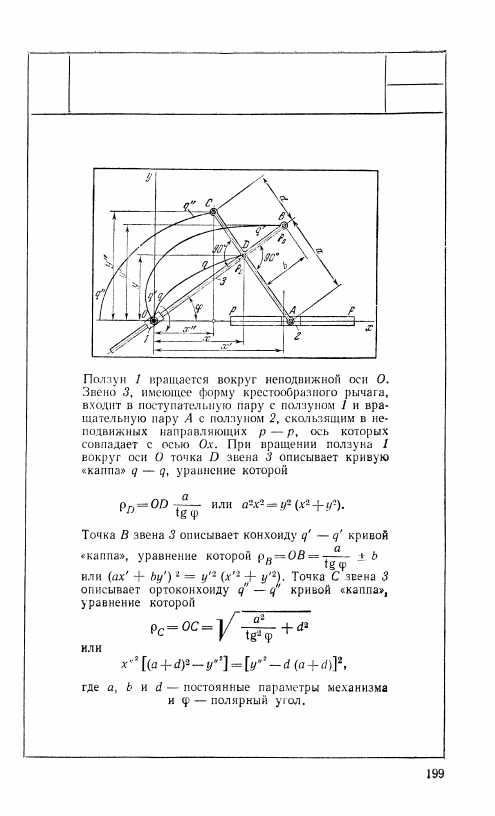

1107

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ ЛЕВО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ

КРИВОЙ «КАППА»

КР

ВК

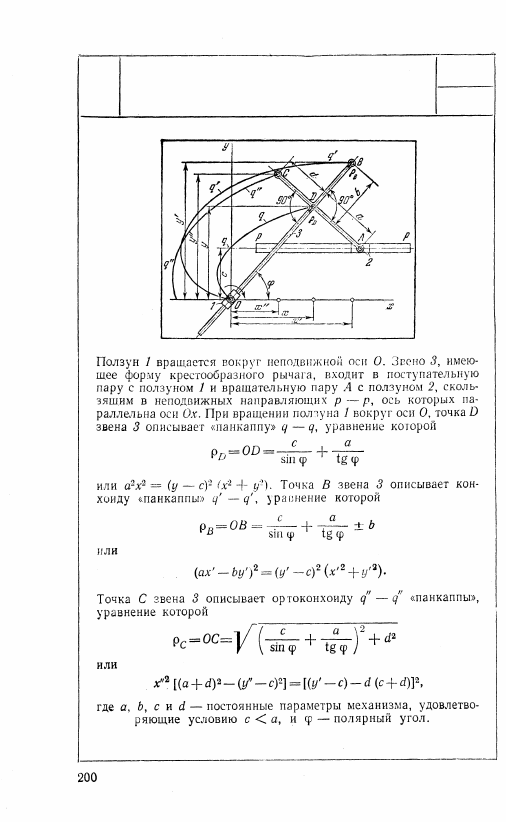

1108

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ ЛЕВО
ДЛЯ ВОСПРОИЗВЕДЕНИЯ «ПАНКАППЫ»

КР

ВК

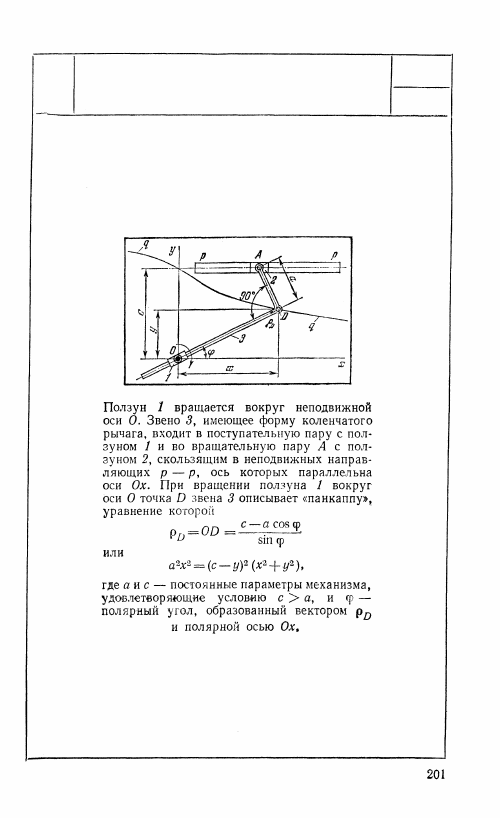

1109

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ ЛЕВО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ "ПАНКАППЫ"

КР

ВК

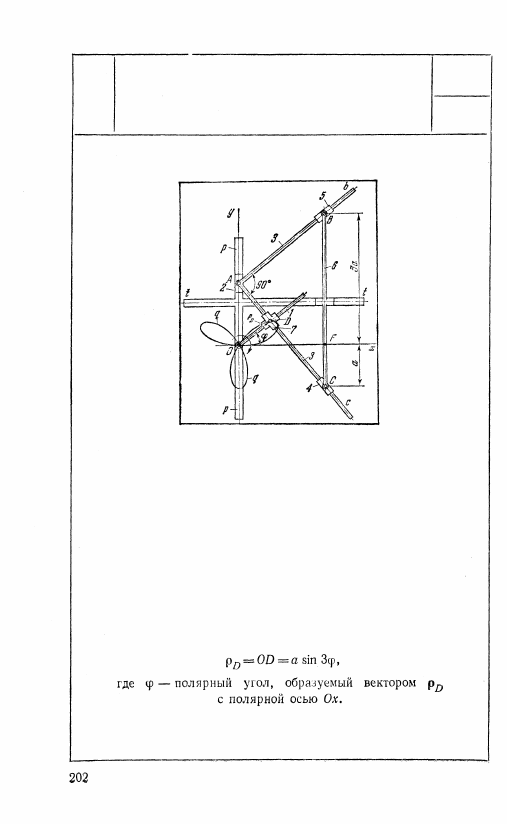

1110

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ

«ТРЕХЛЕПЕСТКОВОЙ РОЗЫ»

КР

ВК

Длины звеньев механизма удовлетворяют условиям:

FC = а и BF = За. Звено 1, вращающееся вокруг

неподвижной оси О, входит в поступательную пару

с крестообразным ползуном 7, оси направляющих ко-

торого взаимно перпендикулярны. Звено 3, имеющее

форму коленчатого рычага с углом 90° при точке А,

входит во вращательную пару А с ползуном 2, сколь-

зящим в неподвижных направляющих р — р, ось ко-

торых совпадает с осью Оу. Стороной Ab звено 3 вхо-

дит в поступательную пару с ползуном 5, а стороной

Ас — в поступательную пару с ползуном 4. Ползун 6

скользит в неподвижных направляющих t — t, ось

которых параллельна оси Ох, и входит во вращатель-

ные пары В и С с ползунами 5 и 4. При вращении зве-

на 1 вокруг оси О точка D ползуна 7 описывает трех-

лепестковую розу q — q, уравнение которой
