1066

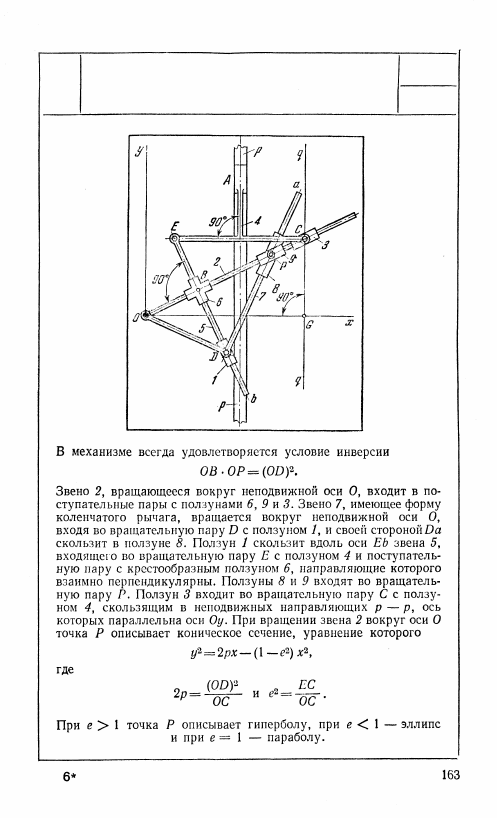

КУЛИСНО-РЫЧАЖНЫЙ КОНИКОГРАФ

АРТОБОЛЕВСКОГО

КР

ВК

1067

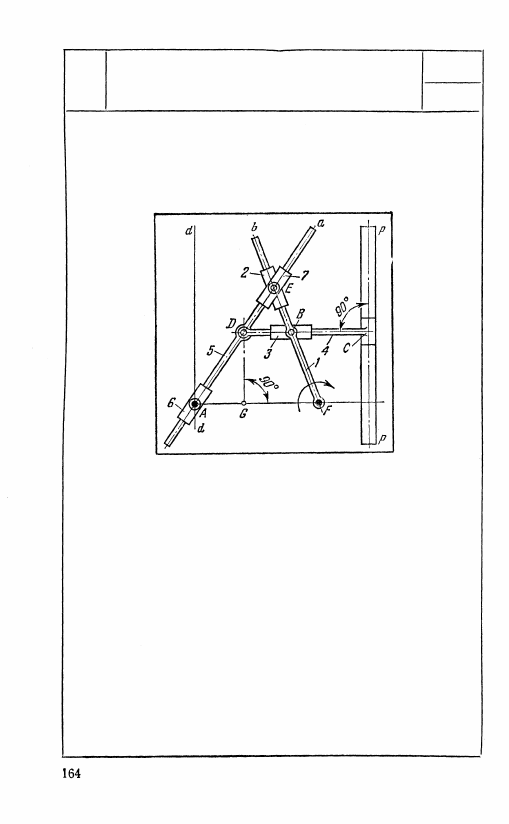

КУЛИСНО-РЫЧАЖНЫЙ

КОНИКОГРАФ АРТОБОЛЕВСКОГО

КР

ВК

Звено 1, вращающееся вокруг неподвижной оси F, входит

во вращательную пару В с ползуном 3, скользящим вдоль

оси CD ползуна 4, движущегося в неподвижных направ-

ляющих р — р. Ползуны 7 и 2, входящие во вращатель-

ную пару E, скользят вдоль осей Da и Fb звеньев 5 и 1.

Звено 5 скользит в ползуне 6, вращающемся вокруг оси А.

Если центр F установить в фокусе конического сечения,

центр А установить в точке пересечения перпендикуляра,

опущенного из точки F на заданную директрису d — d,

и удовлетворить условию GF : GA = FB : GA = е, где

е — заданный эксцентриситет конического сечения, то

при вращении звена 1 вокруг оси F точка Е описывает

коническое сечение. При е > 1 точка Е описывает гипер-

болу, при е < 1 — эллипс и при е = 1 — параболу.

1068

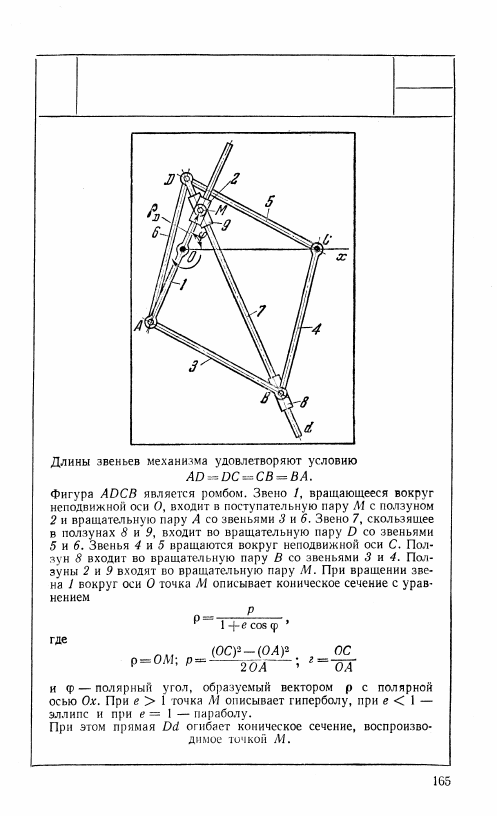

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

КОНИКОГРАФА С ОГИБАЮЩЕЙ ПРЯМОЙ

КР

ВК

1069

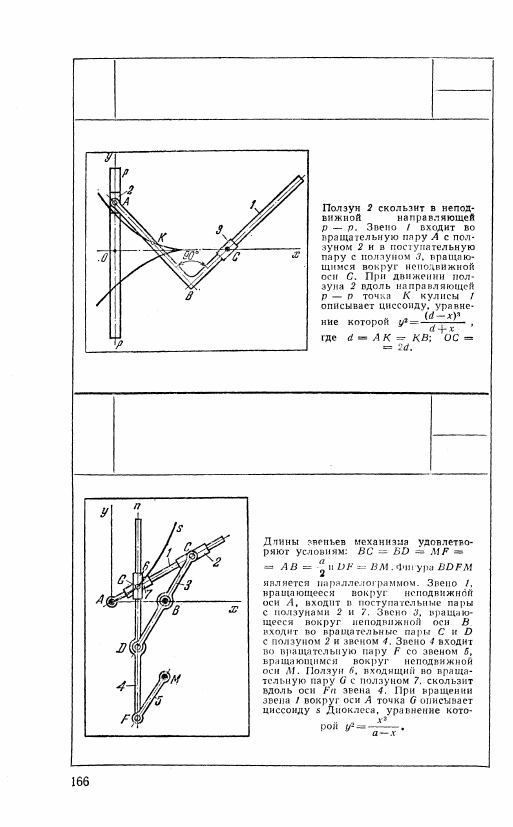

ЧЕТЫРЕХЗВЕННЫЙ КУЛИСНЫЙ МЕХАНИЗМ

НЬЮТОНА ДЛЯ ВОСПРОИЗВЕДЕНИЯ

ЦИССОИДЫ ДИОКЛЕСА

КР

ВК

1070

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ

ЦИССОИДЫ ДИОКЛЕСА

КР

ВК
