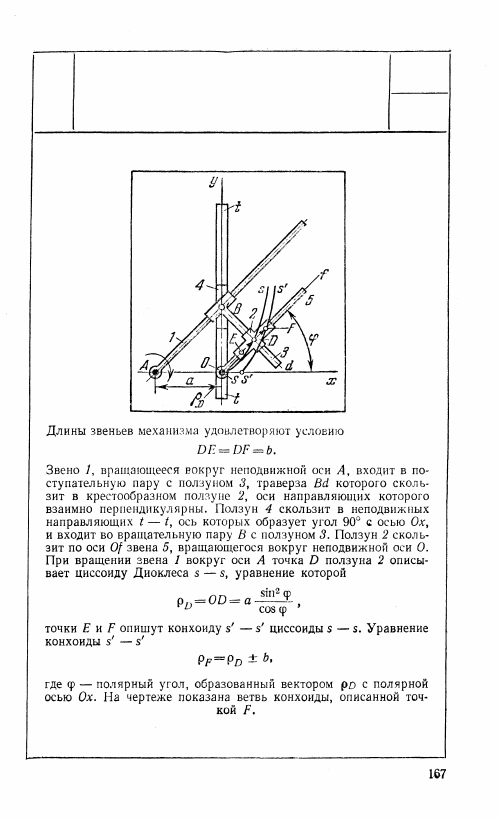

1071

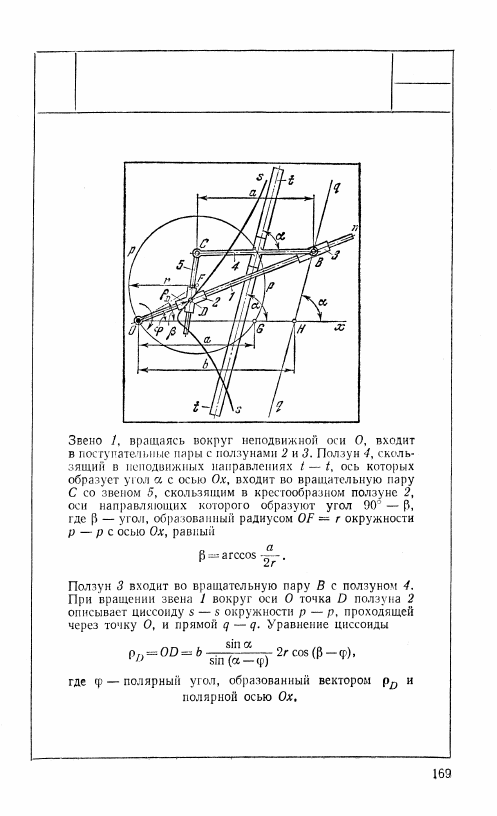

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЦИССОИДЫ

ДИОКЛЕСА И ЕЕ КОНХОИДЫ

КР

ВК

1072

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ

ЦИССОИДЫ ДИОКЛЕСА

КР

вк

1073

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЦИССОИДЫ

КР

ВК

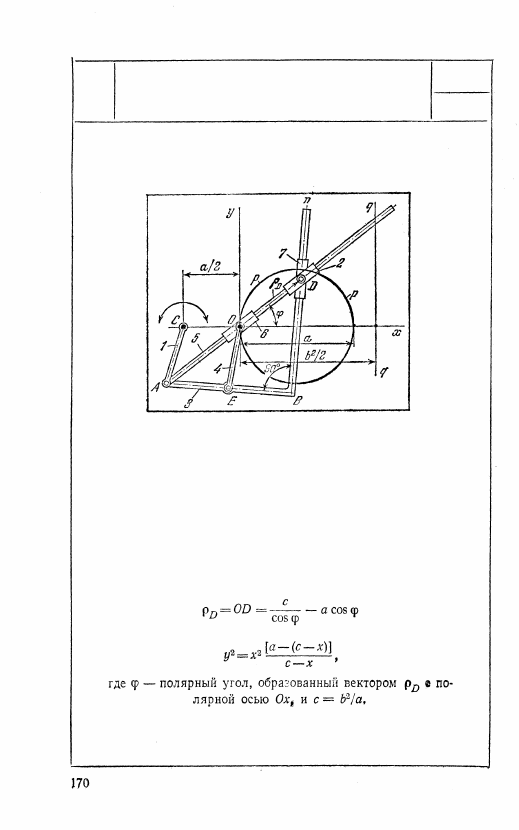

1074

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЦИССОИДЫ

КР

ВК

Длины звеньев механизма удовлетворяют условиям:

АЕ = ЕВ = ЕО = b/2 и АС = а/2. Звено 1 вращается

вокруг неподвижной оси С и входит во вращательные

пары А со звеньями 3 и 5. Звено 5 входит в поступатель-

ные пары с ползунами 2 и 6. Звено 3, имеющее форму ко-

ленчатого рычага, стороной Вп входит в поступательную

пару с ползуном 7, входящим во вращательную пару D

с ползуном 2. Звено 4 входит во вращательные пары Е

и О со звеном 3 и ползуном 6, вращающимся вокруг не-

подвижной оси О. При вращении звена 1 вокруг оси С

точка D описывает циссоиду окружности р — р и прямой

q — q, перпендикулярной к оси Ох. Уравнение циссоиды

или
