Механизмы в современной технике (Артоболевский) - часть 161





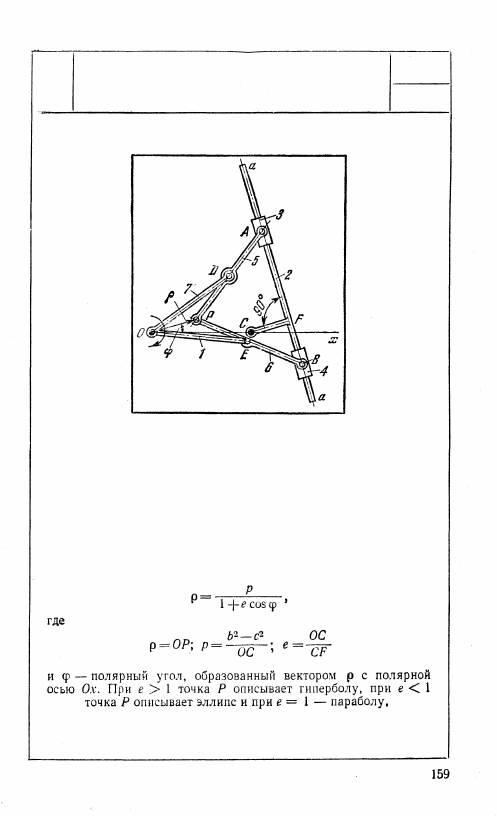

1062

КУЛИСНО-РЫЧАЖНЫЙ КОНИКОГРАФ

ВЛАСОВА

КР

ВК

Длины звеньев механизма удовлетворяют условиям

PD

 = DA = PE = EB = c;

РА =  Р В = 2 с и OD = 0E = b.

Фигура ODPE является ромбоидом. Звенья 1 и 7, вращающиеся

вокруг неподвижной оси О, входят во вращательные пары Е

и D со звеньями 6 и 5, вводящими во вращательную пару Р.

Звенья 5 и 6 входят во вращательные пары А и В с ползунами 3

и 4, скользящими по траверзе а — а. Звено 2 вращается вокруг

неподвижной оси С; точка Р описывает коническое сечение с урав-

нением

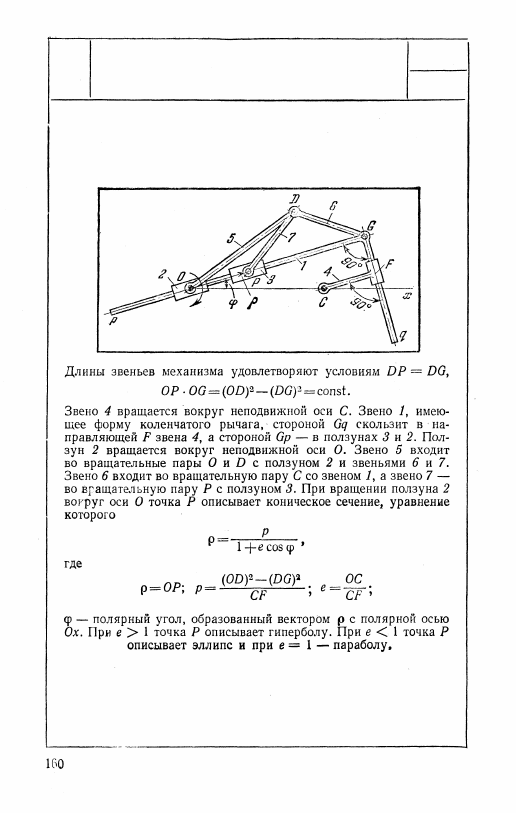

1063

КУЛИСНО-РЫЧАЖНЫЙ КОНИКОГРАФ

АРТОБОЛЕВСКОГО

КР

ВК

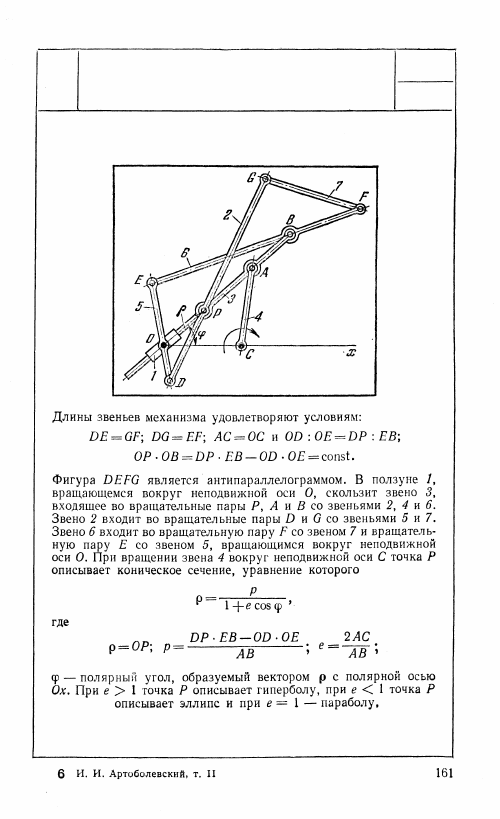

1064

КУЛИСНО-РЫЧАЖНЫЙ КОНИКОГРАФ

КР

ВК

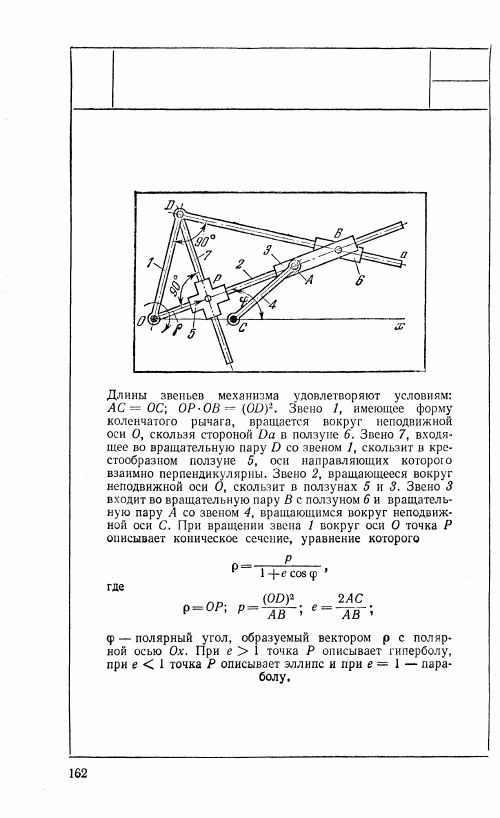

1065

КУЛИСНО-РЫЧАЖНЫЙ КОНИКОГРАФ

АРТОБОЛЕВСКОГО

КР

ВК
