КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ОГИБАНИЯ ПАРАБОЛ

КР

ВК

1051

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ОГИБАНИЯ ПАРАБОЛ

КР

ВК

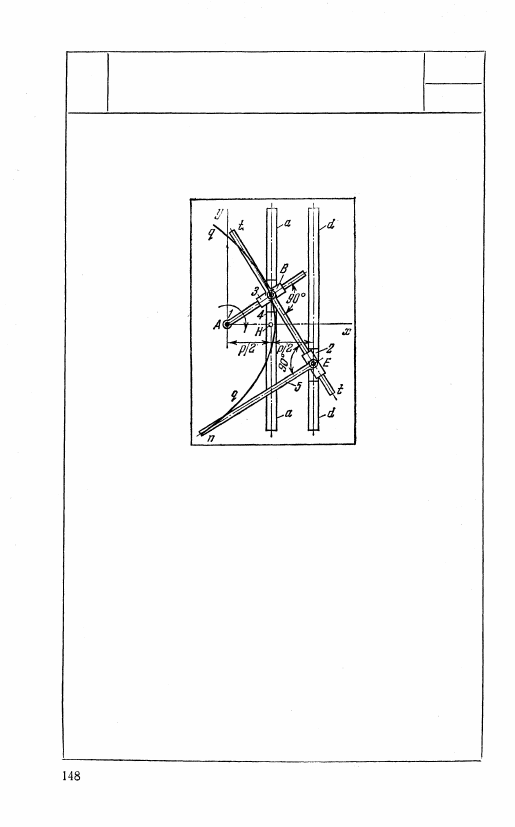

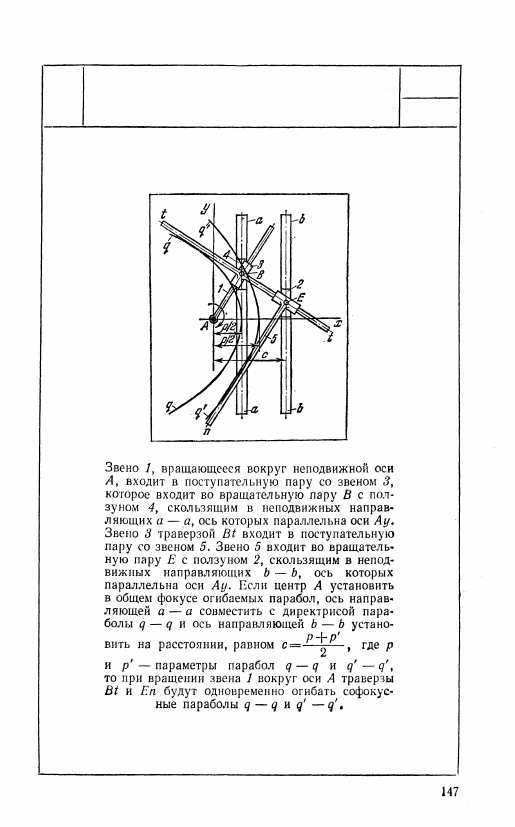

Звено 1, вращающееся вокруг неподвижной

оси А, входит в поступательную пару со

звеном 8, которое входит во вращательную

пару В с ползуном 4, скользящим в непод-

вижных направляющих а — а, ось которых

параллельна оси Ау. Траверза Bt звена 3

входит в поступательную пару с ползуном 5,

входящим во вращательную пару Е с ползу-

ном 2, скользящим в неподвижных направ-

ляющих d — d, ось которых параллельна

оси Ау. Если центр А установить в фокусе

огибаемой параболы и ось направляющей

d — d совместить с директрисой параболы,

то при вращении звена 1 вокруг оси А тра-

верзы Bt и Еп будут одновременно огибать

параболу д — д.

1052

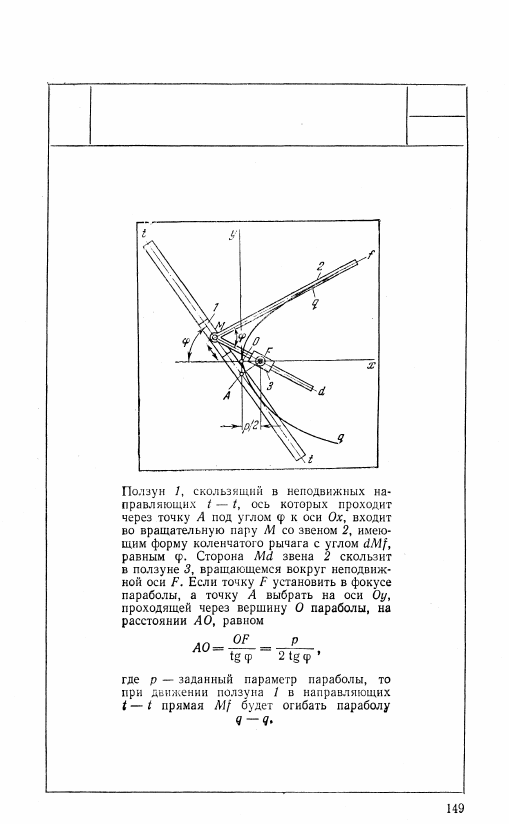

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ОГИБАНИЯ ПАРАБОЛ

КР

ВК

1053

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ОГИБАНИЯ ПАРАБОЛ

КР

ВК

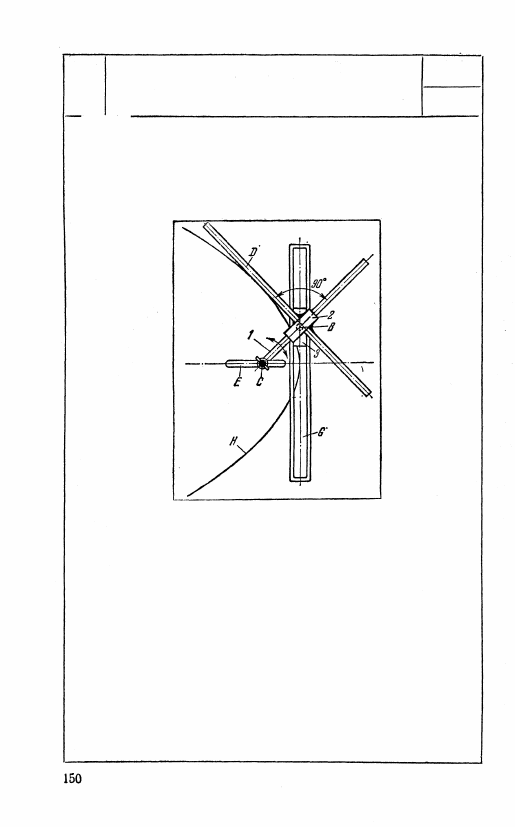

Кулиса 1 вращается вокруг неподвижной оси С.

Ползун 2, скользящий по оси кулисы 1, несет

на себе планку D. Ползун 3, скользящий по

неподвижной направляющей G, входит во вра-

щательную пару В с ползуном 2. При враще-

нии кулисы 1 планка D, жестко соединенная

с ползуном 2, огибает параболу H. Точка С

помещается в фокусе параболы. Прямолинейная

направляющая G неподвижна. Перемещая центр

шарнира С в прорези E, можно получать пара-

болы с разными параметрами.
