Механизмы в современной технике (Артоболевский) - часть 156

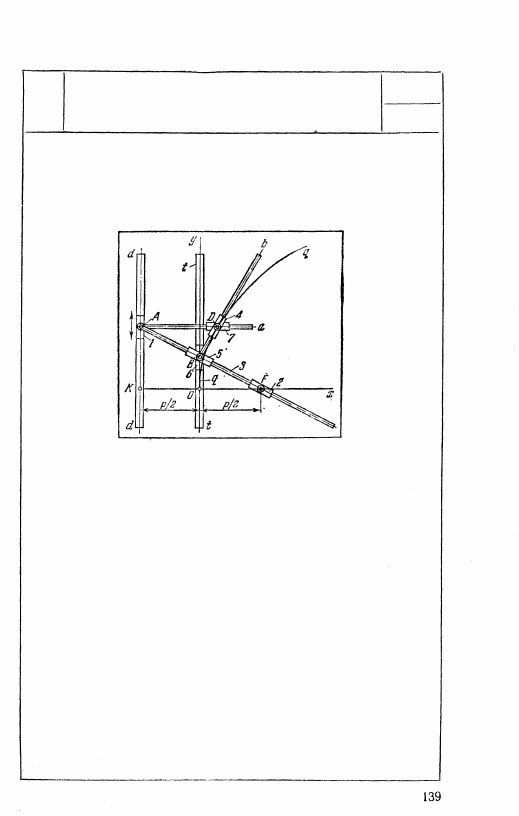

1042

КУЛИСНО-РЫЧАЖНЫЙ ПАРАБОЛОГРАФ

АРТОБОЛЕВСКОГО

КР

ВК

Ползун 1 скользит вдоль неподвижных направ-

ляющих d — d, ось которых параллельна оси

Oy

t

 и траверза Аа входит в поступательную

пару с ползуном 7. Ползун 6, скользящий в не-

подвижных направляющих t — t, ось которых

совпадает с осью Оy, входит во вращательную

пару В с ползуном 5. Траверза Вb скользит в пол-

зуне 4, входящем во вращательную пару D

с ползуном 7. Звено 3 входит во вращательную

пару А с ползуном 1 и поступательные пары

с ползуном 5 и ползуном 2, вращающимся во-

круг неподвижной оси F. Если точку F устано-

вить в фокусе параболы, а направляющие d — d

совместить с директрисой параболы, то при дви-

жении ползуна 1 вдоль направляющих d — d

точка D опишет параболу q — q, уравнение

которой у

2

 = 2рх, где р — параметр параболы.

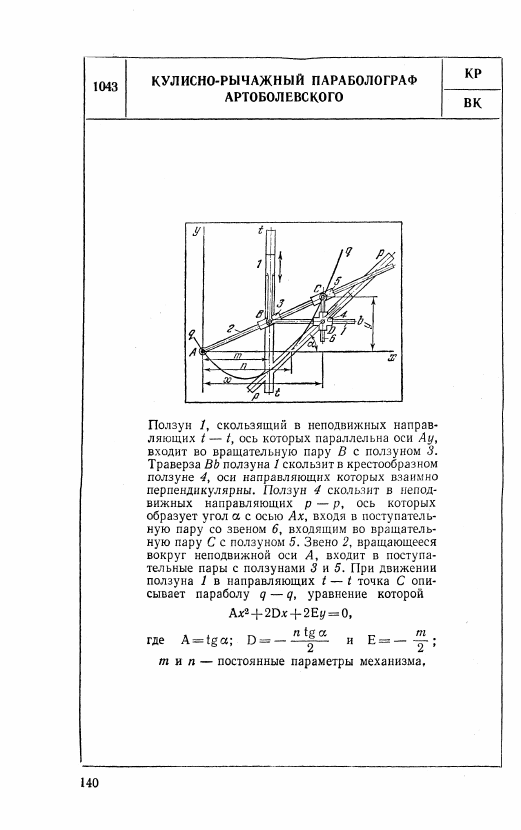

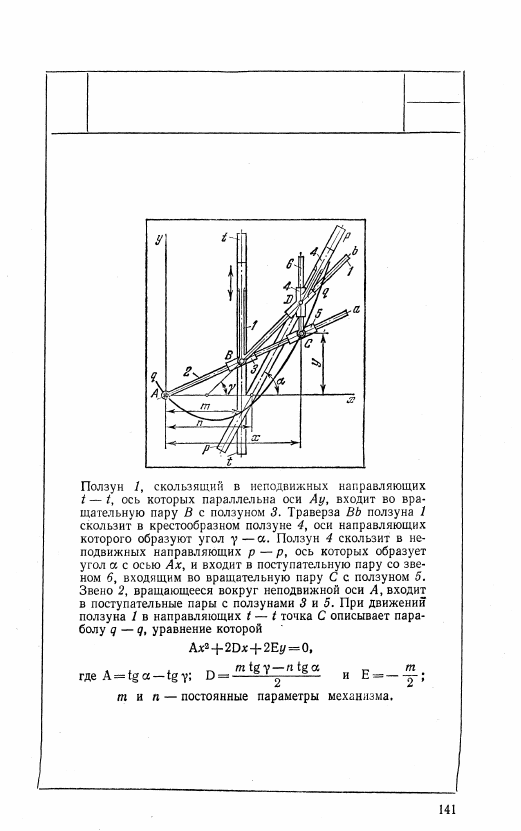

1044

КУЛИСНО-РЫЧАЖНЫЙ ПАРАБОЛОГРАФ

АРТОБОЛЕВСКОГО

КР

ВК

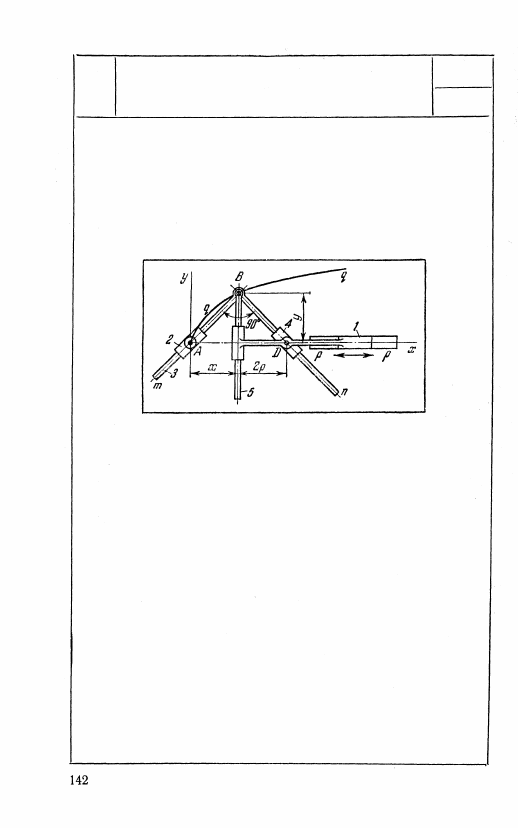

1045

КУЛИСНО-РЫЧАЖНЫЙ ПАРАБОЛОГРАФ

ЛЕВО

КР

ВК

Ползун 1, скользящий в направляющих р — р,

ось которых совпадает с осью Ах, входит в по-

ступательную пару со звеном 5, входящим во

вращательную пару В со звеном 3, имеющим

форму коленчатого рычага с углом пВт, рав-

ным 90°. Сторона Вп звена 3 скользит в пол-

зуне 4, входящем во вращательную пару D

с ползуном 1, а сторона Вт, скользящая в пол-

зуне 2, вращается вокруг неподвижной оси А.

При движении ползуна 1 в направляющих р — р

точка В описывает параболу q — q, уравнение

которой

y

2

 = 2p x ,

где р — параметр параболы.
