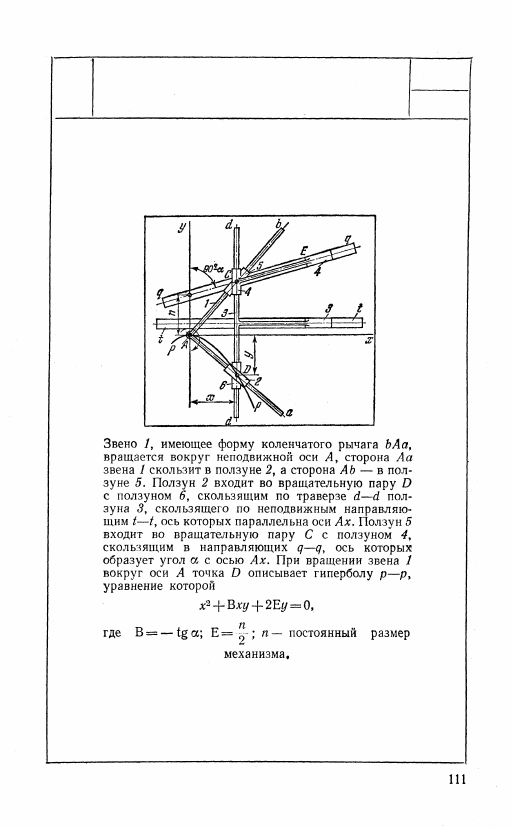

КУЛИСНО-РЫЧАЖНЫЙ ГИПЕРБОЛОГРАФ

АРТОБОЛЕВСКОГО

КР

ВК

1013

КУЛИСНО-РЫЧАЖНЫЙ ГИПЕРБОЛОГРАФ

КР

ВК

Ползун 1, скользящий в неподвижных направ-

ляющих q — q, входит во вращательную пару D

с ползуном 4 и поступательную пару со звеном 5,

которое входит во вращательную пару В со зве-

ном 3. Звено 3 скользит в ползуне 4 и в ползуне 2,

вращающемся вокруг неподвижной оси А. При

движении ползуна 1 в направляющих q — q

точка В описывает равнобочную гиперболу р —p,

уравнение которой

xy

 = d

 2

,

где d — постоянный размер механизма. Оси Ох

и Оу являются асимптотами гиперболы р—р.

1014

КУЛИСНО-РЫЧАЖНЫЙ

ГИПЕРБОЛОГРАФ ЛЕВО

КР

ВК

где с — постоянный размер механизма; а и b — по-

луоси гиперболы. Оси Ох и Оу являются асимпто-

тами этой гиперболы.

Ползун 1, скользящий в неподвижных направляю-

щих р — р, траверзой Вb входит в поступательную

пару с крестообразным ползуном 6, оси направля-

ющих которого образуют угол а. Звено 3, входящее

во вращательную пару В с ползуном 1, скользит

в ползунах 5 и 4. Ползун 5 входит во вращательную

пару А с ползуном 2, скользящим в неподвижных

направляющих q — q, который с траверзой Аа

скользит в ползуне 6. Ползун 4 вращается вокруг

неподвижной оси О. При движении ползуна 1 в на-

правляющих р — р точка С описывает равнобоч-

ную гиперболу, уравнение которой

1015

КУЛИСНО-РЫЧАЖНЫЙ ГИПЕРБОЛОГРАФ

КР

ВК
