Механизмы в современной технике (Артоболевский) - часть 150

1016

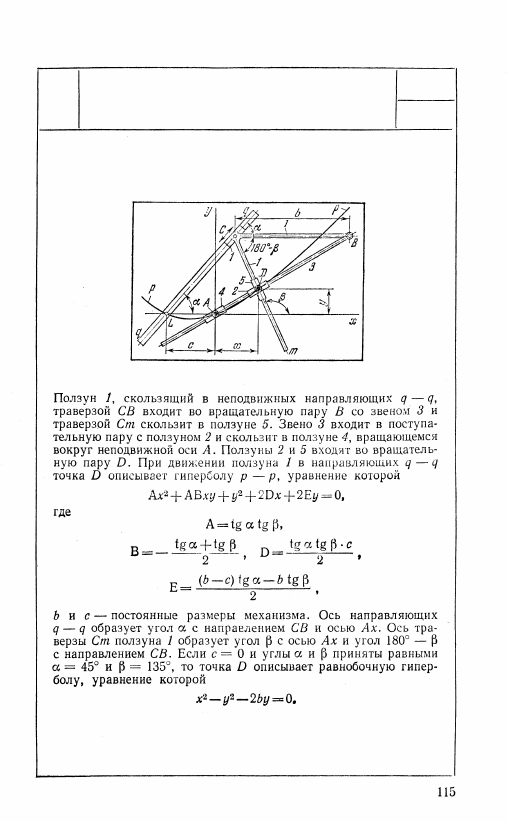

КУЛИСНО-РЫЧАЖНЫЙ ГИПЕРБОЛОГРАФ

АРТОБОЛЕВСКОГО

КР

ВК

1017

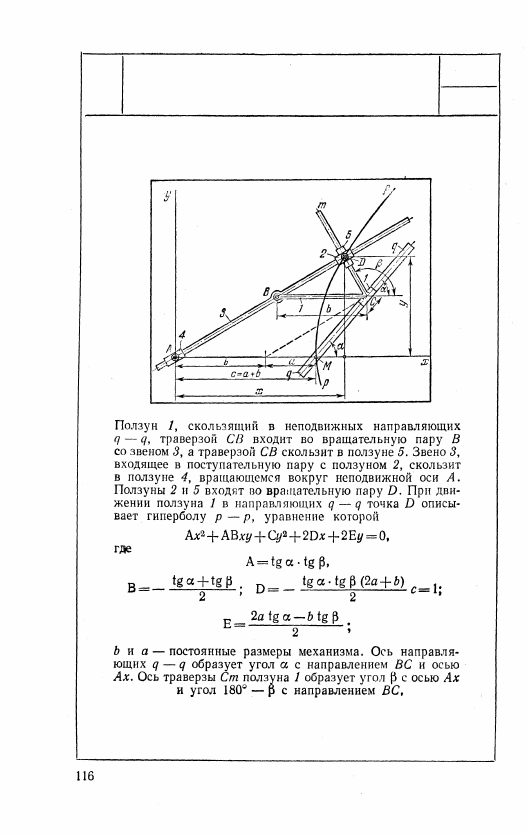

КУЛИСНО-РЫЧАЖНЫЙ

ГИПЕРБОЛОГРАФ АРТОБОЛЕВСКОГО

КР

ВК

1018

КУЛИСНО-РЫЧАЖНЫЙ ГИПЕРБОЛОГРАФ

КР

ВК

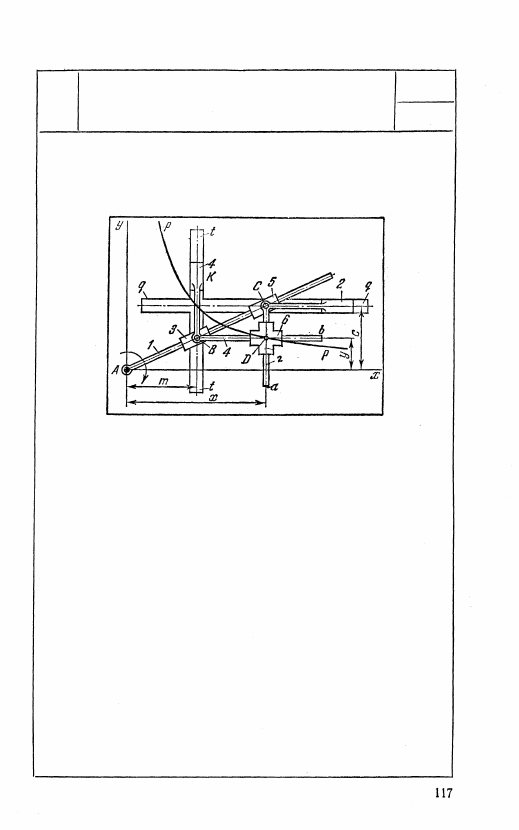

Звено 1, вращающееся вокруг неподвижной

оси A, входит в поступательные пары с ползу-

нами 3 и 5. Ползун 3 входит во вращательную

пару В с ползуном 4, скользящим в неподвиж-

ных направляющих t — t, ось которых парал-

лельна оси А у. Ползун 4 траверзой Вb входит

в поступательную пару с крестообразным пол-

зуном 6, оси направляющих которого взаимно

перпендикулярны. Ползун 2 скользит в непод-

вижных направляющих q — q, ось которых

параллельна оси Ах, и траверзой Са скользит

в ползуне 6. При вращении звена 1 вокруг

оси А точка D, лежащая на пересечении направ-

лений Вb и Са, описывает равнобочную гипер-

болу р — р, уравнение которой

ху =

 ст,

где с и т — постоянные размеры механизма,

Оси Ах и Ау являются асимптотами гипер-

болы р — р.

1019

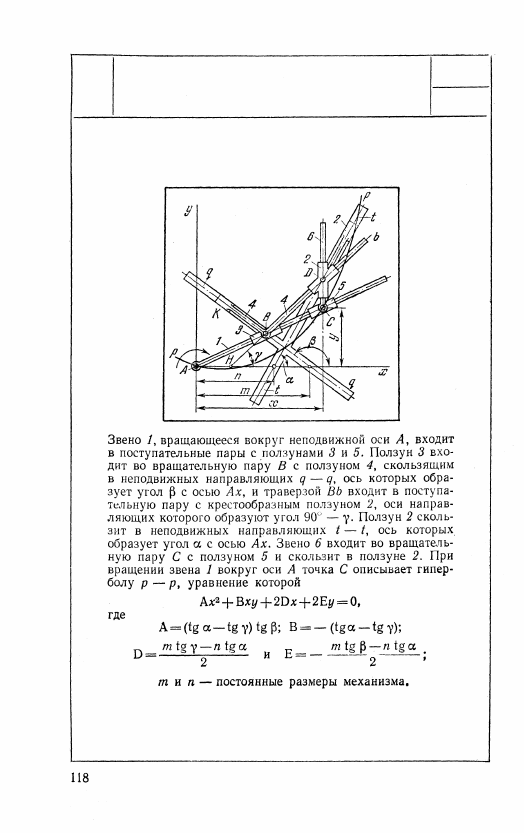

КУЛИСНО-РЫЧАЖНЫЙ ГИПЕРБОЛОГРАФ

КР

ВК
