Механизмы в современной технике (Артоболевский) - часть 142





984

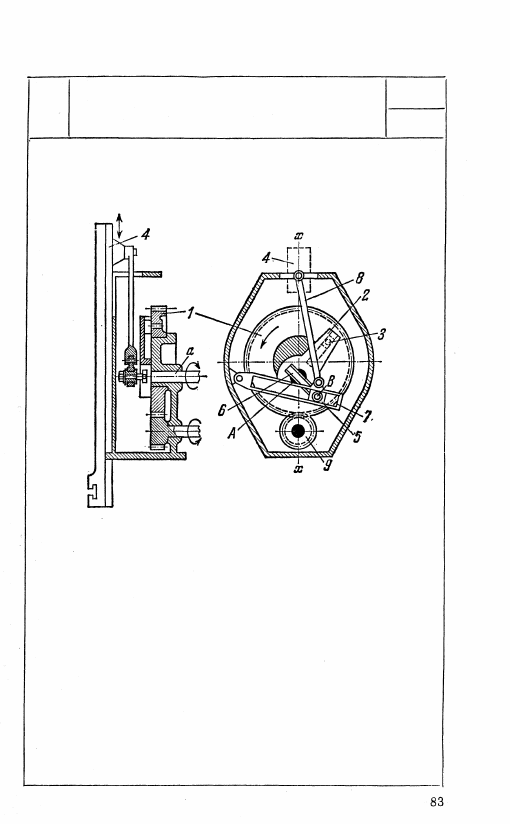

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С РЕГУЛИРУЕМЫМ ХОДОМ

ВЫХОДНОГО ЗВЕНА

КР

М

В кулисе 2, вращающейся вокруг неподвижной

оси A, скользит ползун 3, свободно вращающийся

вокруг пальца, закрепленного на зубчатом колесе 1,

приводимом в движение зубчатым колесом 9. С ку-

лисой 2 жестко связано звено 6, шарнирно соединен-

ное с ползуном 5, скользящим в кулисе 7. С кули-

сой 7 шарнирно соединен шатун 8, приводящий

в движение ползун 4. При вращении колеса 1 пол-

зун 4 движется возвратно-поступательно вдоль оси

х — х. Перемещения ползуна 4 регулируются из-

менением положения точки В ползуна 5 в напра-

вляющем пазу звена 6. Неравномерное вращение

кулисы 2 может быть использовано для приведения

в движение второго выходного звена, жестко поса-

женного на вал а.

985

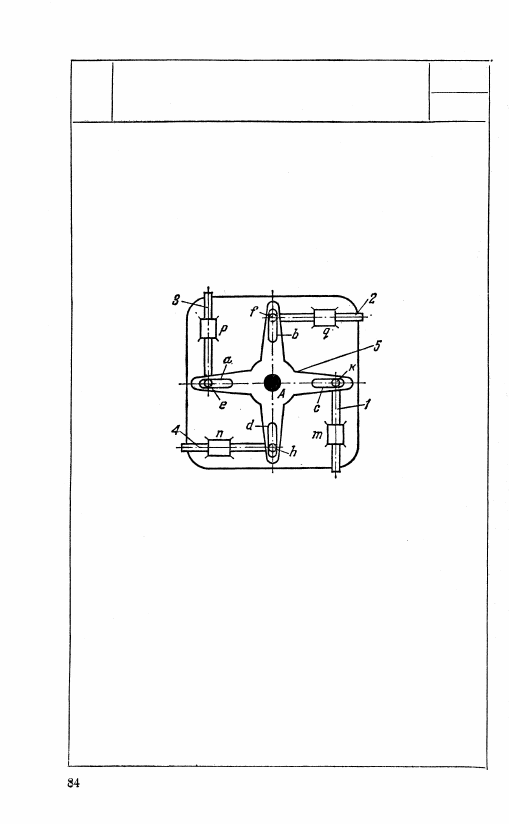

КУЛИСНО-РЫЧАЖНЫЙ

ТАНГЕНСНЫЙ МЕХАНИЗМ

КР

м

Звенья 1, 2, 3 и 4 скользят в неподвиж-

ных направляющих р, q, т и п. Кре-

стообразное звено 5, вращающееся во-

круг неподвижной оси A, имеет про-

рези а, Ь, с и d, в которых скользят

пальцы e, f, k и h звеньев 1, 2, 3 и 4,

перемещение которых пропорционально

тангенсу угла поворота крестообраз-

ного звена.

986

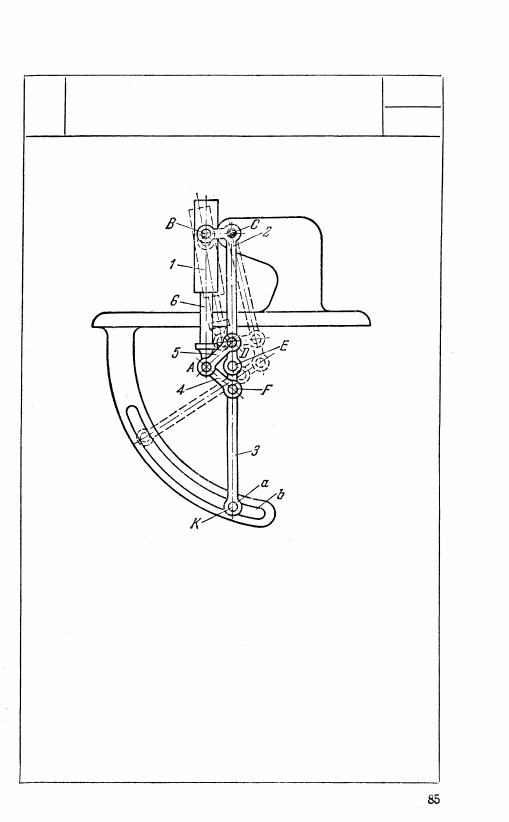

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ЛОМАЮЩЕГОСЯ ПОДКОСА

КР

М

Коленчатый рычаг 2 вращается вокруг неподвижной

оси С. Цилиндр 1 входит во вращательную пару В

с рычагом 2. Шток поршня 6 цилиндра 1 входит во

вращательную пару А со звеньями 4 и 5. Звено 5

входит во вращательную пару D с рычагом 2, а зве-

но 4 во вращательную пару F со звеном 3. Звено «5

входит во вращательную пару Е с рычагом 2 и

в точке K имеет палец а, скользящий в неподвиж-

ной дуговой направляющей b. При перемещении

штока поршня 6 внутри цилиндра 1 расстояние

между осями А и В увеличивается и звенья 2, 3,

4 и 5 занимают положения, показанные штриховыми

линиями. В рабочем положении подкоса точки С,

D, E, F и K находятся на одной прямой.

6. МЕХАНИЗМЫ ДЛЯ ВОСПРОИЗВЕДЕНИЯ

КРИВЫХ (987—1199)

987

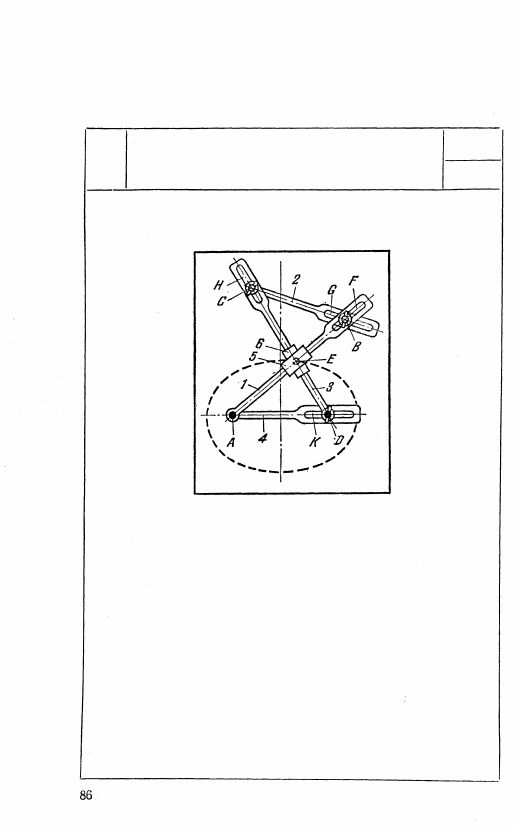

КУЛИСНО-РЫЧАЖНЫЙ

ЭЛЛИПСОГРАФ АРТОБОЛЕВСКОГО

КР

ВК

В основе механизма лежит антипарал-

лелограмм ABCD с неподвижным ма-

лым звеном, к которому присоединена

двухповодковая группа, состоящая из

двух ползунов 5 и 6 с шарниром Е

между ними. Механизм предназна-

чается для вычерчивания эллипсов.

Шарниры А и D помещаются в фоку-

сах эллипса. Вычерчивающая точка

находится в центре шарнира Е. Эл-

липсы с различными параметрами мо-

гут быть получены соответствующим

выбором длин звеньев 7, 2, 3 и 4, что

достигается перемещением шарниров B,

С и D в прорезях F, G, Н и K звеньев 1,

2,

 3

 и 4,
