975

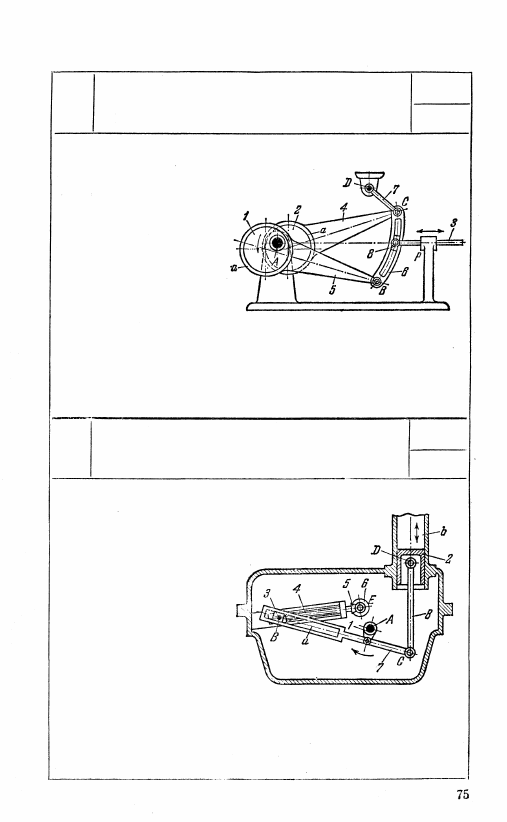

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ДВУМЯ ЭКСЦЕНТРИКАМИ

КР

М

€73

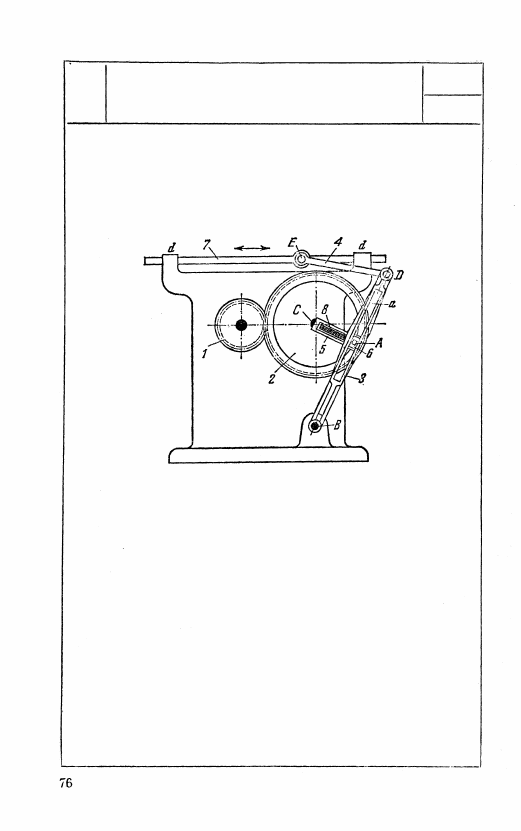

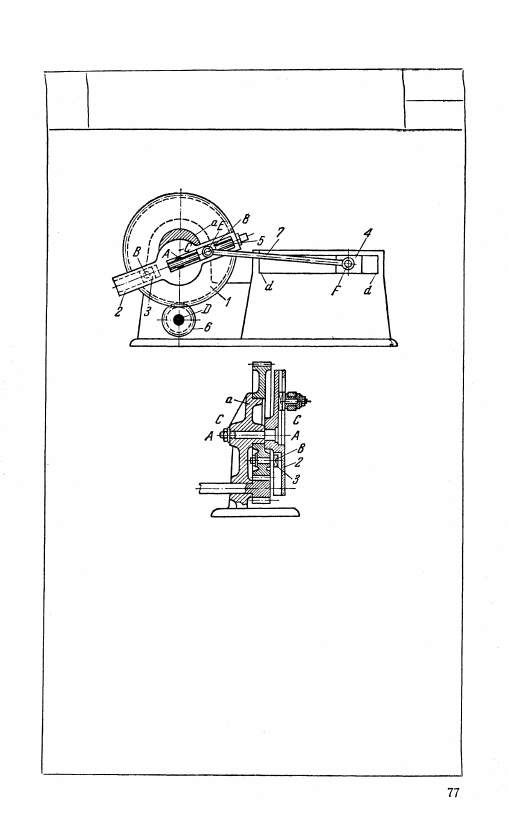

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С РЕГУЛИРУЕМЫМ ХОДОМ ПОЛЗУНА

КР

М

Жестко связанные между

соб9й эксцентрики 1 и 2

вращаются вокруг непод-

вижной оси A. Звенья 4 и 5

имеют расширенные втул-

ки а — а, охватывающие

эксцентрики 1 и 2. Дуго-

вая кулиса 6 входит со

звеньями 4 и 5 во враща-

тельные пары С и В.

В прорези кулисы 6 сколь-

зит дуговой ползун 8,

входящий во вращательную пару со штангой 3, движущейся в не-

подвижной направляющей р. Звено 7, вращающееся вокруг не-

подвижной оси D, входит во вращательную пару С с кулисой 6.

При вращении эксцентриков 1 и 2 штанга 3 движется возвратно-

поступательно.

Кривошип 1 вращается

вокруг неподвижной оси.4.

Прорезью а кулиса 7

скользит по ползуну 3,

вращающемуся вокруг не-

подвижной оси В. Ша-

тун 8 входит во вращател ь-

ные пары С и D с кули-

сой 7 и поршнем 2, дви-

жущимся в неподвижном

цилиндре b. При вращении

кривошипа 1 поршень 2

движется возвратно-посту-

пательно. Перемещения поршня регулируются винтовым уст-

ройством 4, с помощью которого изменяется расстояние ЕВ.

Поворот винта осуществляется парой конических зубчатых ко-

лес 5 и 6.

977

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С РЕГУЛИРУЕМЫМ ХОДОМ ПОЛЗУНА

КР

м

Кривошип 5, вращающийся вокруг неподвижной

оси С, жестко связан с зубчатым колесом 2,

приводимым в движение зубчатым колесом 1.

Кривошип 5 входит во вращательную пару А

с ползуном 6, скользящим в прорези а кулисы 3,

вращающейся вокруг неподвижной оси В. Зве-

но 4 входит во вращательную пару D с кулисой 3

и вращательную пару Е с ползуном 7, скользя-

щим в неподвижных направляющих d — d.

Длина АС кривошипа 5 может быть изменена

винтовым устройством 8, и тем самым может

быть получен различный ход ползуна 7. Ползун 7

имеет разные скорости при прямом и обратном

ходах.

978

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С РЕГУЛИРУЕМЫМ ХОДОМ ПОЛЗУНА

КР

М

Кулиса 2, вращающаяся вокруг неподвижной оси A,

входит в поступательную пару с ползуном 3, вра-

щающимся вокруг оси пальца В звена 1. Звено 1

выполнено в форме зубчатого колеса, свободно

вращающегося на неподвижном кольце а. Привод

колеса 1 осуществляется зубчатым колесом 6, вра-

щающимся вокруг неподвижной оси D. Шатун 7

входит во вращательные пары Е и F с кулисой 2

и ползуном 4. Кулиса 2 снабжена прорезью, в ко-

торой может перемещаться ползун 8 с помощью

винтового устройства 5. Таким образом, может из-

меняться длина АЕ звена 2 и тем самым регулиро-

ваться ход ползуна 4 в неподвижных направляю-

щих d — d. При вращении колеса 6 ползун 4 дви-

жется возвратно-поступательно.

979

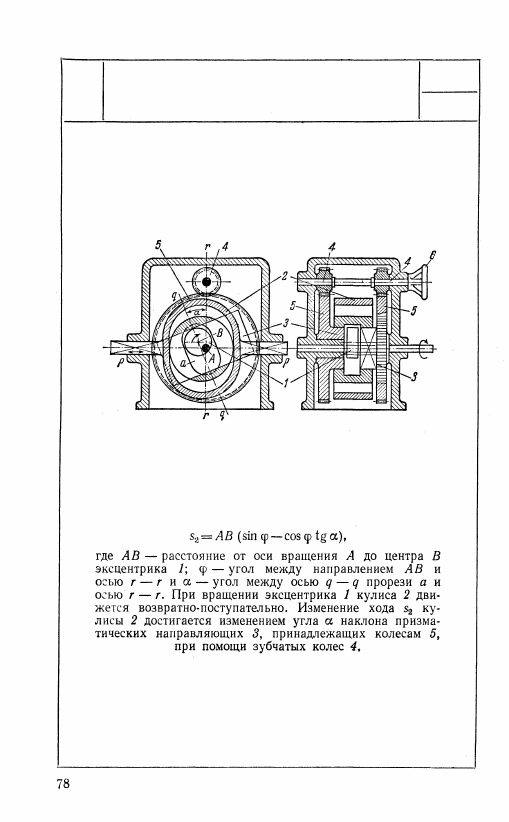

ЭКСЦЕНТРИКОВО-КУЛИСНЫЙ МЕХАНИЗМ

С РЕГУЛИРУЕМЫМ ХОДОМ

ВЫХОДНОГО ЗВЕНА

КР

М

Эксцентрик 1 вращается вокруг неподвижной оси A.

Звено 2 движется в неподвижных направляющих р — р.

Звено 2 имеет призматические направляющие 3 с проре-

зью а. С направляющими 3 жестко связаны зубчатые ко-

леса 5, находящиеся в зацеплении с зубчатыми колесами 4,

поворот которых осуществляется маховиком 6. Перемеще-

ние s

2

 звена 2 равно
