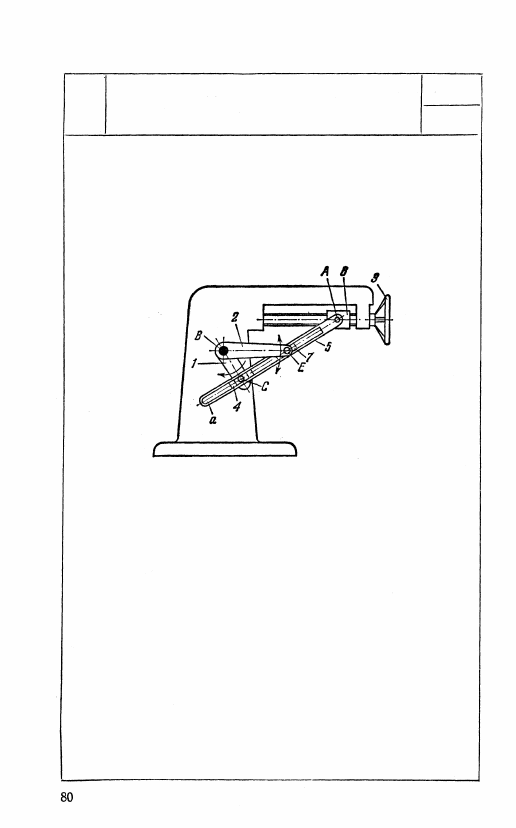

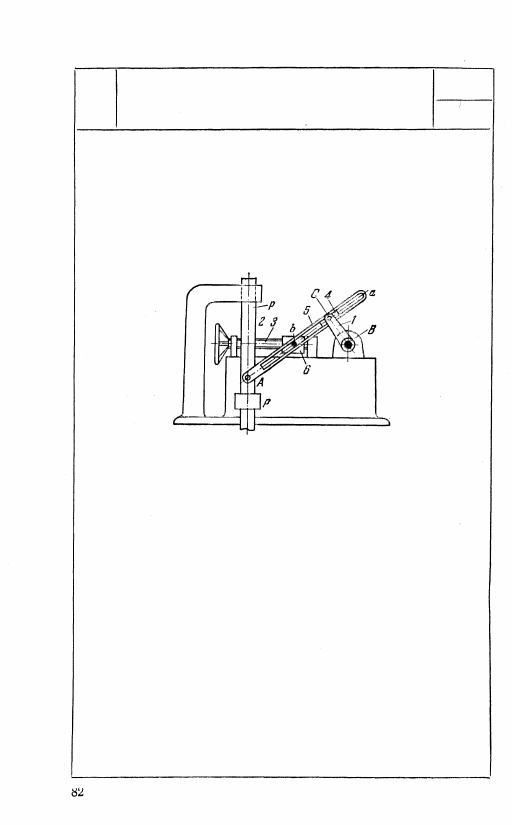

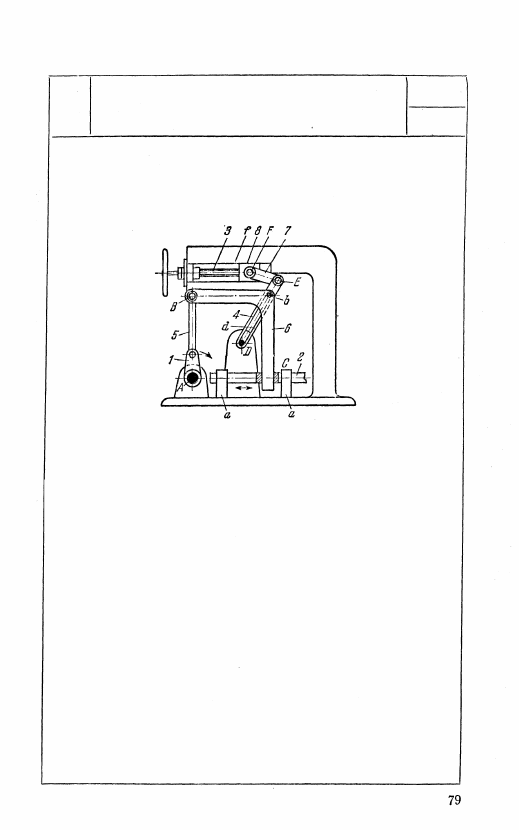

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С РЕГУЛИРУЕМЫМ ХОДОМ

ВЫХОДНОГО ЗВЕНА

КР

м

Кривошип 1, вращающийся вокруг непод-

вижной оси A, промежуточным звеном 5

приводит в движение звено 6. Звено 6

входит во вращательную пару В со зве-

ном 5 и в поступательную пару С со зве-

ном 2, которое скользит в неподвижных

направляющих а — а. Палец b звена 6

скользит по кулисе d звена 4, вращаю-

щегося вокруг неподвижной оси D. Звено 7

входит во вращательные пары Е и F со

звеном 4 и ползуном 8, скользящим в не-

подвижных направляющих f. Ползун 8

входит в винтовую пару со звеном 3. При

вращении кривошипа 1 выходное звено 2

совершает возвратно-поступательное дви-

жение. Длина хода звена 2 может регули-

роваться изменением положения звена 4,

что достигается вращением винта 3. Регу-

лировка может совершаться в процессе

работы.

981

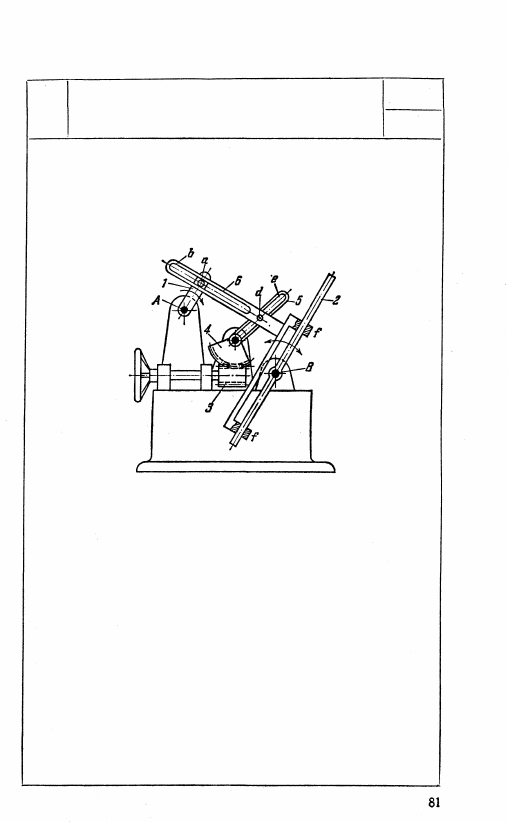

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С РЕГУЛИРУЕМЫМ УГЛОМ ПОВОРОТА

ВЫХОДНОГО ЗВЕНА

КР

М

Кривошип 1, вращающийся вокруг не-

подвижной оси В, входит во вращатель-

ную пару С с ползуном 4, скользящим

в прорези а кулисы 5. Кулиса 5 вра-

щается вокруг оси A, принадлежащей

неподвижному ползуну 6. Звено 2 вра-

щается вокруг неподвижной оси В и

входит во вращательную пару Е с пол-

зуном 7, скользящим в прорези а.

При вращении кривошипа 1 звено 2

совершает качательное движение. Угол

поворота звена 2 может регулироваться

изменением положения шарнира А

винтом 3. Регулировка может совер-

шаться в процессе работы.

982

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С РЕГУЛИРУЕМЫМ УГЛОМ ПОВОРОТА

ВЫХОДНОГО ЗВЕНА

КР

М

Кривошип 1, вращающийся вокруг непод-

вижной оси A, имеет палец а, скользящий

в прорези b звена 6. Палец d звена 6

скользит в прорези е кулисы 5, жестко

связанной с зубчатым сектором 4. Звено 6

заканчивается лапками f, скользящими

вдоль оси звена 2, вращающегося вокруг

неподвижной оси В. При вращении кри-

вошипа 1 ведомое звено 2 совершает кача-

тельное движение. Угол поворота звена 2

может регулироваться посредством зуб-

чатой рейки 3 и зубчатого сектора 4, ко-

торые меняют положение кулисы 5. Ре-

гулировка может совершаться в процессе

работы.

983

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С РЕГУЛИРУЕМЫМ ХОДОМ

ВЫХОДНОГО ЗВЕНА

КР

М

Кривошип 1, вращающийся вокруг не-

подвижной оси B, входит во враща-

тельную пару С с ползуном 4, скользя-

щим в прорези а кулисы 5. Кулиса 5

входит во вращательную пару А с пол-

зуном 2, скользящим в неподвижных

направляющих р—р. Кулиса 5 про-

резью а скользит по пальцу b, .принад-

лежащему ползуну 6. При вращении

кривошипа 1 выходное звено 2 соверша-

ет возвратно-поступательное движение.

Длина хода звена 2 может регулиро-

ваться изменением ползуна 6 при вра-

щении винта 3. Регулировка может

совершаться в процессе работы,
