854

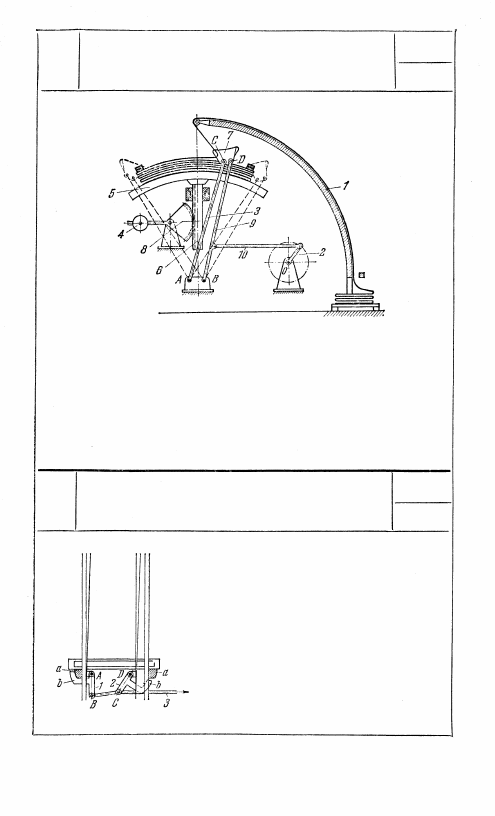

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

МЕРИЛЬНОЙ МАШИНЫ

ШР

ЦУ

В основе механизма лежит двухкоромысловый шарнирный че-

тырехзвенник АСDВ, приводимый в движение кривошипом 2

посредством промежуточного звена 10. При вращении кривоши-

па 2 рычаги 3 и 9 совершают колебательные движения вокруг

осей А и В. Лента, скользящая по направляющей 1 и прохо-

дящая через деталь 7, принадлежащую звену CD, уклады-

вается на платформу 5. Платформа 5 при помощи груза 4,

посаженного на зубчатом секторе 8, сцепленном с рейками 6,

может устанавливаться на определенной высоте.

855

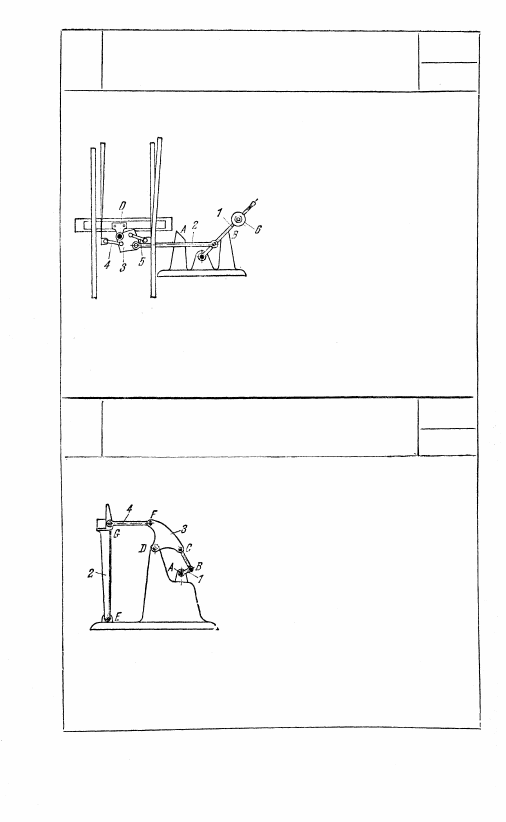

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ЖЕЛЕЗНОДОРОЖНОЙ СТРЕЛКИ

ШР

ЦУ

Звенья 1 и 2 шарнирного четырехз-вен-

ного механизма ABCD снабжены крю-

ками b. Крюки b охватывают профили-

рованные бабки а и тем самым запирают

весь механизм. Для перевода стрелки

достаточно протянуть звено 3, входящее

во вращательную пару в точке С со

звеном 2, в направлении, указанном

стрелкой.

483

856

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ЖЕЛЕЗНОДОРОЖНОЙ СТРЕЛКИ

ШР

ЦУ

Звено 2 соединяет рычаг 1 со

звеном 3. Для перевода стрелки

нужно рычаг 1 переложить с

опоры В на опору A; тогда

звено 2 повернет звено 3 вокруг

оси О, а тяги 4 и 5 передвинут

стрелку. Груз 6 запирает рычаг 1

стрелочного перевода. Рычаг 1

и звено 2 со стойкой условно

повернуты на 90°.

857

ШАРНИРНО-РЫЧАЖНЫЙ

МЕХАНИЗМ БАТАНА

ШР

ЦУ

Механизм батана состоит из шар-

нирного четырехзвенника ABCD,

у которого коромысло 3 вращается

вокруг неподвижной оси D. Звено 4

входит во вращательную пару F

с коромыслом 3 и во вращательную

пару G с батаном 2. При вращении

кривошипа 1 батан качается вокруг

оси E.

484

858

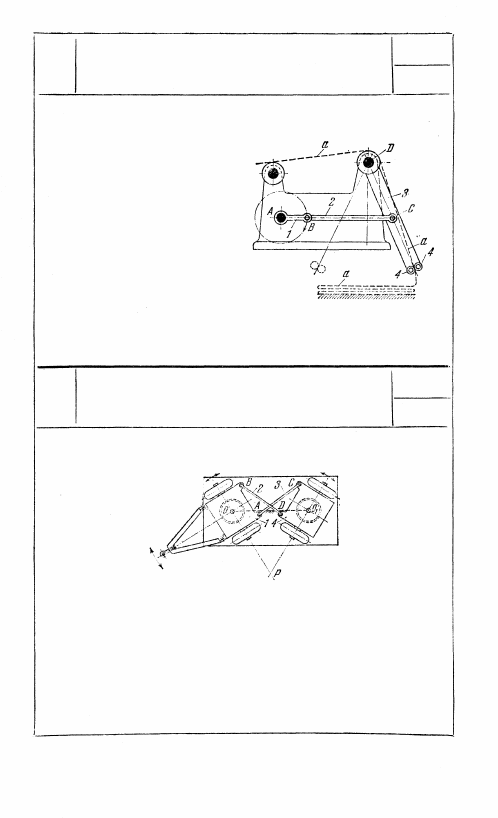

ЧЕТЫРЕХЗВЕННЫЙ ШАРНИРНЫЙ

МЕХАНИЗМ САМОУКЛАДА

ШР

ЦУ

Коромысло 3 шарнирного четы-

рехзвенника ABCD несет два

ролика 4, между которыми про-

тягивается укладываемая мате-

рия а. За один оборот кривоши-

па 1 укладывается два слоя

материала.

859

МЕХАНИЗМ АНТИПАРАЛЛЕЛОГРАММА

УПРАВЛЕНИЯ КОЛЕСАМИ ПОВОЗКИ

ШР

ЦУ

Длины звеньев механизма удовлетворяют условиям: АВ = CD

и BD = АС. Таким образом, звенья 1, 2, 3 и 4 образуют шарнир-

ный антипараллелограмм ABDC. При повороте звена 1 вокруг

точки О звено 4 поворачивается в противоположном направле-

нии вокруг точки О

1

. Поворот всей повозки происходит вокруг

точки Р, являющейся мгновенным центром вращения.

485

860

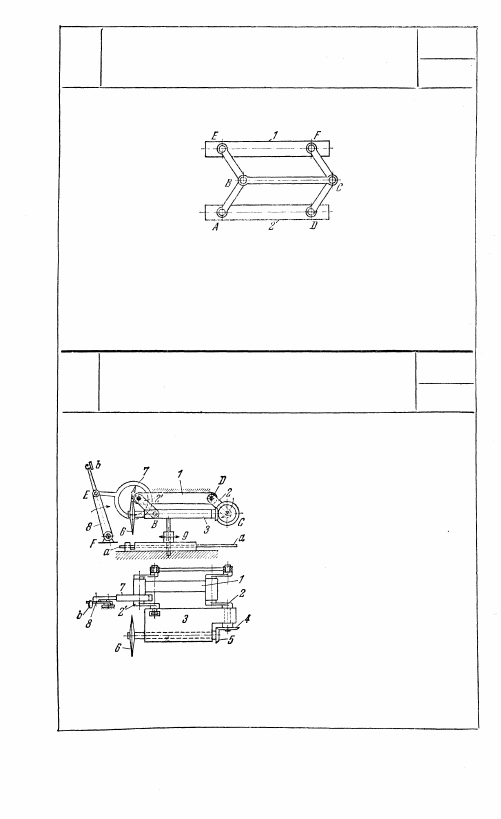

МЕХАНИЗМ ШАРНИРНОГО ТРАНСЛЯТОРА

ДЛЯ ПАРАЛЛЕЛЬНЫХ ЛИНЕЕК

ШР

ЦУ

Длины звеньев механизма удовлетворяют условиям: АВ = DC;

BE = CF и EF = ВС = AD. При установке в любом положении

линейки 2 ребро линейки 1 будет всегда параллельным ребру

линейки 2.

861

МЕХАНИЗМ С ШАРНИРНЫМ

ПАРАЛЛЕЛОГРАММОМ

ДЛЯ ОБРЕЗАНИЯ СИГАРЕТ

ШР

ЦУ

Длины звеньев механизма удов-

летворяют условиям: AВ = DC

и AD = ВС. При вращении кри-

вошипов 2 и 2' звено 3, несущее

дисковый нож 6, опускается и

входит в паз салазок 9; тем самым

отрезают от жгута а — а сига-

рету. Вращение ножа 6 осущест-

вляется при помощи двух кони-

ческих колес 4 и 5. Точильный

камень b закреплен на рычаге 8,

шарнирно соединенном с расши-

ренной втулкой 7, охватывающей

эксцентрик, жестко связанный

с кривошипом 2'. В верхнем

положении диск 6 касается камня

b и затачивается.

486
