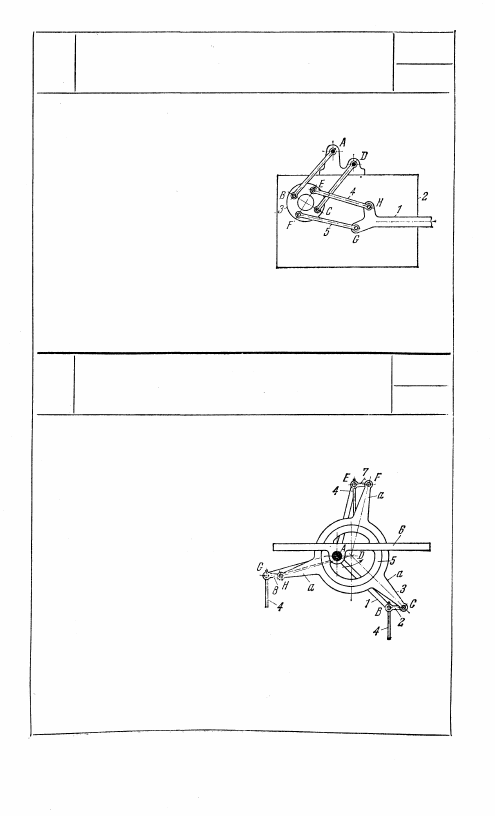

МЕХАНИЗМ ТРАНСЛЯТОРА

ДЛЯ ЧЕРТЕЖНОГО ПРИБОРА

ШР

ЦУ

Длины звеньев механизма удовлет-

воряют условиям: АВ = DC; AD =

= ВС; EH = FG и FE = GH.

 Ме-

ханизм обладает двумя степенями

подвижности, поэтому линейка 1,

двигаясь поступательно, может

занимать различные положения на

плоскости 2. При этом все точки

линейки 1 описывают одинаковые

плоские траектории.

863

МЕХАНИЗМ ШАРНИРНЫХ

ПАРАЛЛЕЛОГРАММОВ

СЕНОВОРОШИЛКИ

ШР

ЦУ

Длины звеньев механизма удов-

летворяют условиям: АВ =

= DC = AE =DF = AG=DH

и ВС = EF = GH = AD. Звено

3, имеющее три отростка а, ох-

ватывает неподвижный круглый

эксцентрик 5, жестко связан-

ный с рамой 6. Со звеньями 2,

7 и 8 жестко связаны пальцы 4,

совершающие круговое посту-

пательное движение.

487

864

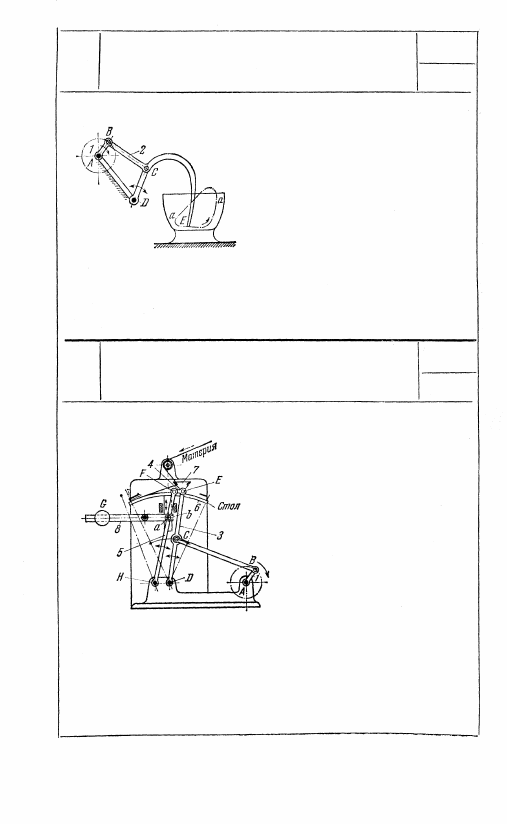

ЧЕТЫРЕХЗВЕННЫЙ

ШАРНИРНЫЙ МЕХАНИЗМ

ТЕСТОМЕСИЛКИ

ШР

ЦУ

Механизм тестомесилки представ-

ляет собой четырехзвенный шар-

нирный механизм ABCD. При вра-

щении кривошипа 1 точка Е лапы 2

движется в деже (сосуд с тестом)

по траектории а — а и _выполняет

работу тестомешания. Дежа при

помощи механизма, не показан-

ного на чертеже, равномерно вра-

щается около своей вертикальной

оси.

865

ШЕСТИЗВЕННЫЙ

ШАРНИРНЫЙ МЕХАНИЗМ

ДЛЯ УКЛАДКИ МАТЕРИИ

ШР

ЦУ

К четырехзвенному шарнир-

ному механизму ABCD при-

соединена в точках E и H

двухповодковая группа, сос-

тоящая из звеньев 4 и 5.

Звено 4 посредством жестко

связанного с ним захвата 7

производит укладку мате-

рии на сегмент 6. Постоян-

ство соприкосновения мате-

рии с сегментом обеспечи-

вается рычагом 8, имеющим

на одном конце груз G, а на другом — вилку а, охватывающую

палец b. Подача материи на сегмент обеспечивается специальным

механизмом, не показанным на чертеже.

488

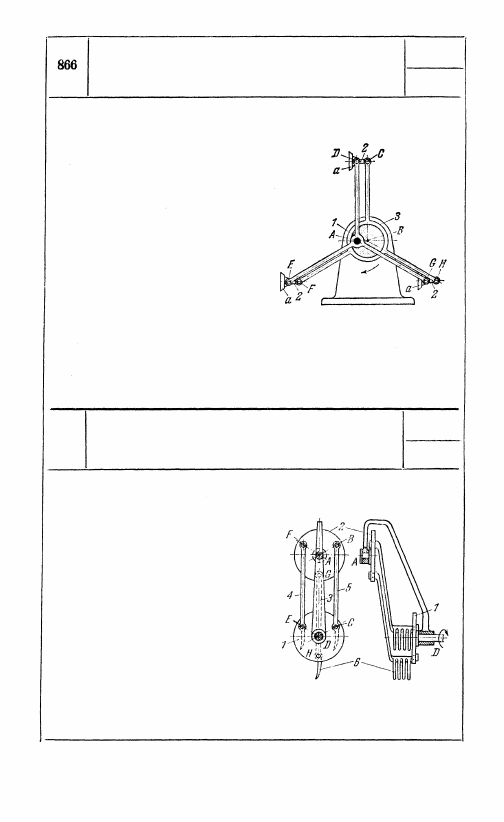

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ГРЕБНОГО КОЛЕСА

ШР

ЦУ

Длины звеньев механизма удовлет-

воряют следующим условиям: AD =

= ВС = АЕ

 = BF = AG = ВН и

DC

 = EF = GH

 = AВ. При вра-

щении строенного кривошипа 1 оси

звеньев 2, оставаясь параллель-

ными линии центров АВ, сохраняют

горизонтальное положение во все

время движения. В основе меха-

низма лежит шарнирный паралле-

лограмм ABCD, у которого шар-

нир В выполнен в виде неподвиж-

ного диска, охватываемого расширенной втулкой 3. На звеньях 2

закреплены гребные лопатки а.

867

МЕХАНИЗМ ТРОЙНОГО

ШАРНИРНОГО ПАРАЛЛЕЛОГРАММА

КАРТОФЕЛЕУБОРОЧНОЙ МАШИНЫ

ШР

ЦУ

Длины звеньев механизма удовлет-

воряют следующим условиям: АВ =

= DC

 = AF = DE = AG = DH и

AD = ВС = FE = GH. Диски 1

и 2 вращаются вокруг неподвижных

осей А и D. С этими дисками вхо-

дят во вращательные пары звенья

3, 4 и 5, образующие вместе с дис-

ками шарнирные параллелограм-

мы. Со звеньями 3, 4 и 5 жестко

связаны гребенки 6. При вращении

звена 1 механизм удерживает гре-

бенки в отвесном положении.

489
