846

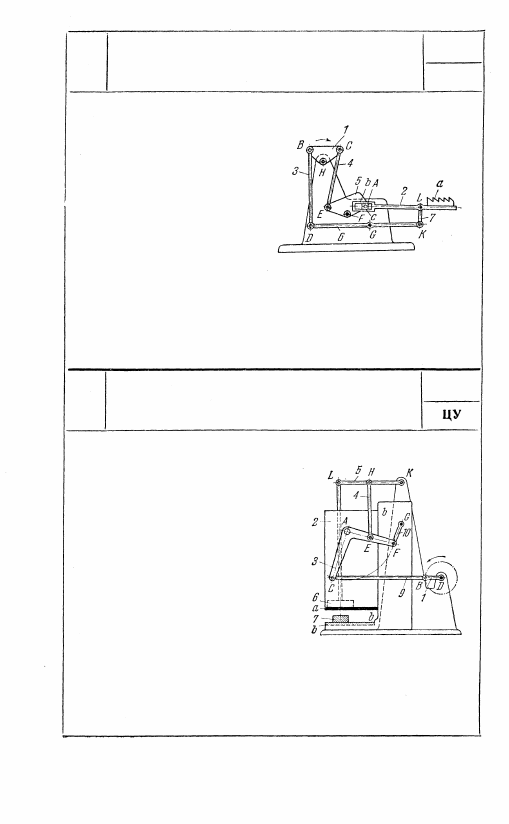

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПРОДВИГАТЕЛЯ ТКАНИ

В ШВЕЙНОЙ МАШИНЕ

ШР

ЦУ

Шатуны 3 и 4 входят во враща-

тельные пары В и С с кривоши-

пом 1, вращающимся вокруг не-

подвижной оси Н, и во враща-

тельные пары Е и D с коромыс-

лом 5 и коромыслом 6, враща-

ющимися вокруг неподвижных

осей F и G. Звено 2 входит во

вращательную пару А с коро-

мыслом 5 и во вращательную

пару L со звеном 7, входящим

во вращательную пару К с ко-

ромыслом 6. Звено 2 имеет про-

резь b, которая скользит по су-

харю с, вращающемуся вокруг

оси А, Сухарь с может устанав-

ливаться в различных положениях вдоль прорези b и закрепляться в

ней. Таким образом может меняться длина AL звена 2. При вращении

кривошипа 1 гребенка а, укрепленная на звене 2, совершает сложное

движение, обеспечивающее захват и продвижение ткани. Меняя поло-

жение сухаря с в прорези b звена 2, можно регулировать длину хода

гребенки а.

847

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

НОЖНИЦ

ШР

Кривошип 1 вращается вокруг не-

подвижной оси D. Звено 9 входит

во вращательные пары B и С со

звеном 1 и звеном 3, входящим во

вращательную пару А с суппор-

том 2 ножа а. Суппорт 2 скользит

вдоль вертикальной направляющей

b — b. Co звеном 3 входят во вра-

щательные пары Е и F звенья 4

и 10. Звено 10 вращается вокруг

неподвижной оси G. Звено 4 входит

во вращательную пару Н с коро-

мыслом 5, вращающимся вокруг

неподвижной оси K. К коромыслу

5 в точке L шарнирно подвешен

прижим 6, свободно вращающийся

вокруг оси L. При вращении кри-

вошипа 1 в направлении, указан-

ном стрелкой, суппорт 2 с верхним

ножом а скользит вниз. Одновре-

менно с ним перемещается прижим 6. Движение суппорта 2 прекратит-

ся, когда прижим 6 придет в соприкосновение с ножом а. Процесс ре-

зания осуществляется подъемом нижнего ножа b, происходящим при

дальнейшем вращении кривошипа 1. Механизм подъема не показан на

чертеже.

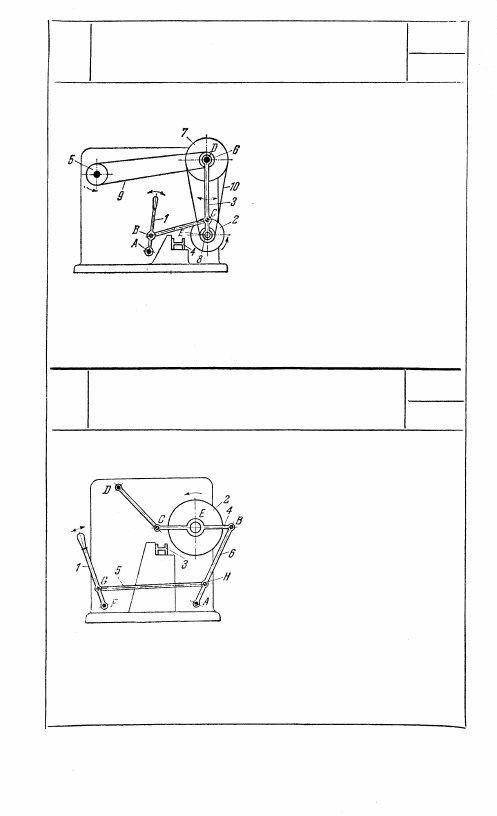

479

ШР

ЦУ

Рычаг 1 вращается вокруг непод-

вижной оси A. На рычаге 3 шар-

нирного четырехзвенника ABCD

в точке Е установлена дисковая

пила 2. При отводе рычага 1

влево дисковая пила 2 подво-

дится к заготовке 4. Пила 2

получает вращение от электро-

мотора через шкивы 5, 6, 7 и 8

и ремни 9 и 10. Поворотом рыча-

га 1 вправо пила возвращается

в исходное положение.

849

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

МАЯТНИКОВОЙ ПИЛЫ

ШР

ЦУ

На шатуне 4 шарнирного четы-

рехзвенника ABCD установлена

дисковая пила 2, вращаемая

электромотором вокруг оси Е.

Рычаг 1 вращается вокруг не-

подвижной оси F. Звено 5 вхо-

дит во вращательные пары G и

Н со звеньями 1 и 6. При отводе

рычага 1 влево дисковая пила 2

подводится к заготовке 3. Пово-

ротом рычага 1 вправо пила 2

возвращается в исходное поло-

жение.

480

848

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ВЕРТИКАЛЬНОЙ МАЯТНИКОВОЙ ПИЛЫ

С РЕМЕННЫМ ПРИВОДОМ

850

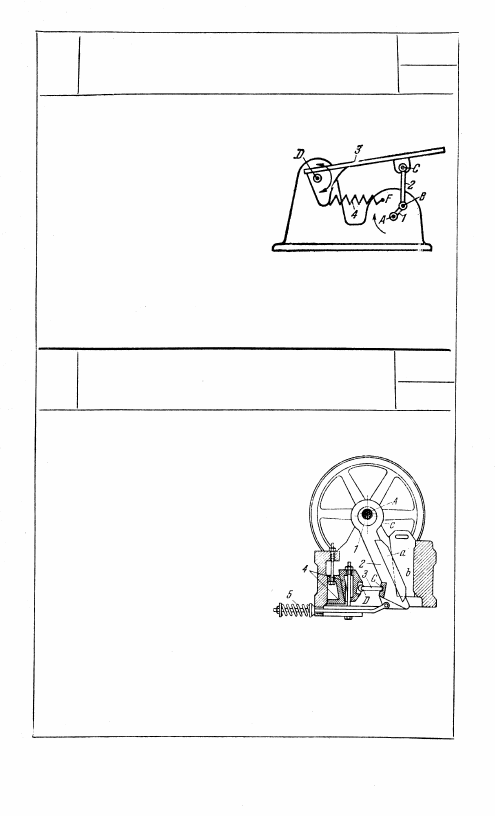

ЧЕТЫРЕХЗВЕННЫЙ МЕХАНИЗМ

ПОДЪЕМНО-КАЧАЮЩЕГОСЯ

СТОЛА КЛЕТИ ПРОКАТНОГО СТАНА

ШР

ЦУ

Кривошип 1 вращается вокруг не-

подвижной оси А. Звено 2 входит

во вращательные пары В и С

с кривошипом 1 и подъемно-качаю-

щимся вокруг неподвижной оси D

столом 3 рабочей клети прокатного

стана. Пружина 4 закреплена одним

концом в точке Е стола, а кон-

цом F — в стойке и служит для динамического уравновешивания

стола 3.

851

ЭКСЦЕНТРИКОВЫЙ ШАРНИРНО-РЫЧАЖНЫЙ

МЕХАНИЗМ КАМНЕДРОБИЛКИ

ШР

ЦУ

Шатун 2 имеет расширенную втулку

с, охватывающую эксцентрик 1,

вращающийся вокруг неподвиж-

ной оси А. Коромысло 3 выполнено

в форме звена, имеющего по концам

D и С шаровые гнезда, принадлежа-

щие шатуну 2 и неподвижному

звену. Эксцентрик 1 приводит в дви-

жение шатун 2, несущий дробящую

поверхность а, которая оказывает

одновременно сминающее и истираю-

щее действие на материал, поме-

щенный в пространстве b. Тонкость дробления регулируется

клиновым механизмом 4, изменяющим положение точки А.

Пружина 5 служит для амортизации динамических усилий в

механизме.

481

852

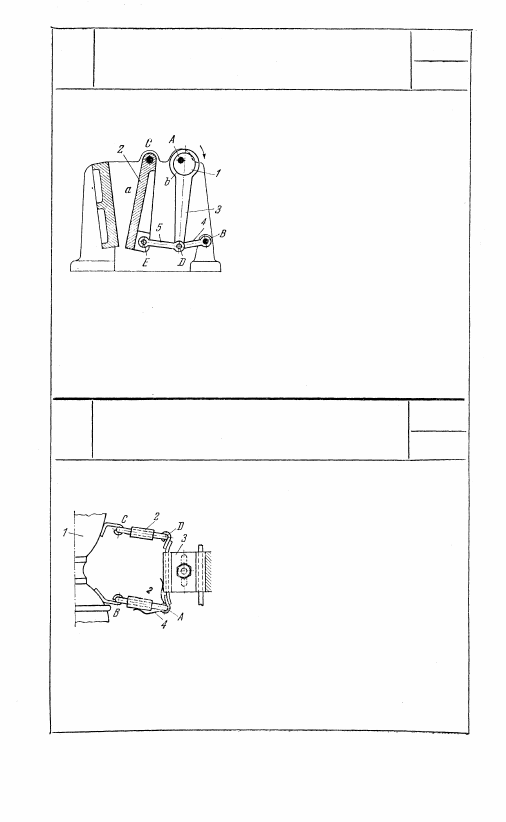

ШАРНИРНО-РЫЧАЖНЫЙ

МЕХАНИЗМ ДРОБИЛКИ

ШР

ЦУ

Круглый эксцентрик 1 вращается

вокруг неподвижной оси A. Звено 3

имеет расширенную втулку 6, охва-

тывающую эксцентрик 1. В точке D

звено 3 входит во вращательные

пары со звеньями 4 и 5. Звено 5

входит во вращательную пару Е

с щекой 2 дробилки, вращающейся

вокруг неподвижной оси С. При

вращении эксцентрика 1 щека 2

дробилки совершает качательное движение и тем самым про-

изводит дробление материала, поступающего в зев а дробилки.

853

ЧЕТЫРЕХЗВЕННЫЙ ШАРНИРНЫЙ

МЕХАНИЗМ ПОДВЕСКИ

ВЕЛОСИПЕДНОГО ФОНАРЯ

ШР

ЦУ

Длины звеньев механизма удовлетво-

ряют условиям: ВА = CD и AD =

= ВС. Фонарь 1 вместе со спарниками 2

и хомутом 3, укрепленным на руле

велосипеда, образует шарнирный парал=

лелограмм ABCD. Необходимое поло-

жение фонаря обеспечивается плоской

пружиной 4 и хомутом 3.
