831

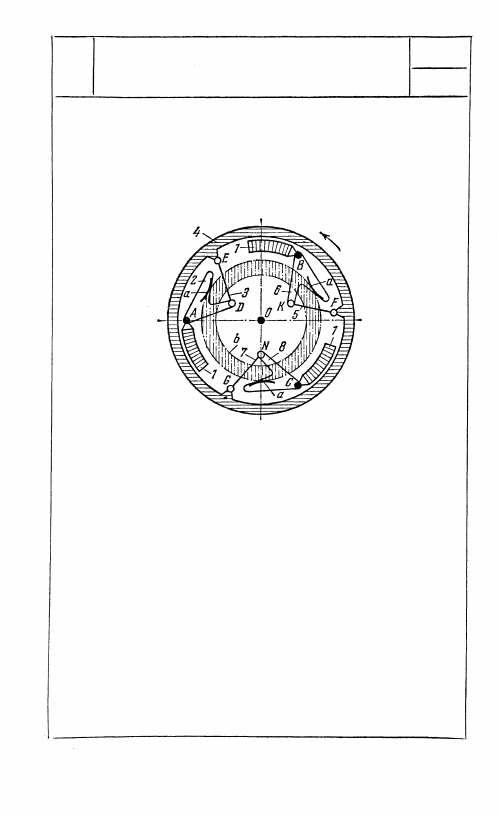

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ТОРМОЗА

ШР

Тм

Звенья 3, 5 и 7 входят во враща-

тельные пары Е, F и G с обоймой 4,

вращающейся вокруг неподвижной

оси О. Звенья 2, 6 и 8, снабженные

тормозными деталями а, вращаются

вокруг неподвижных осей A, В,

С, принадлежащих неподвижным

звеньям 7, входя во вращательные

пары D, K, N со звеньями 3, 5 и 7.

При вращении обоймы 4 детали а

прижимаются к корпусу b, произ-

водя торможение.

471

22. МЕХАНИЗМЫ МОЛОТОВ, ПРЕССОВ

И ШТАМПОВ (832—833)

832

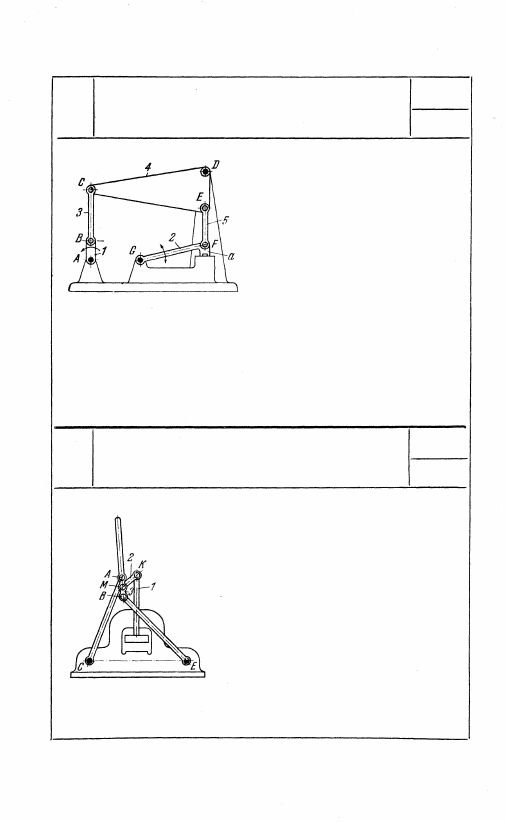

ШЕСТИЗВЕННЫЙ ШАРНИРНО-РЫЧАЖНЫЙ

МЕХАНИЗМ ПРЕССА

ШР

МП

Звено 5 входит во вращательную

пару Е с коромыслом 4 шарнир-

ного четырехзвенника ABCD.

Коромысло 2, вращающееся во-

круг неподвижной оси G, входит

во вращательную пару F со зве-

ном 5, неся на себе пуансон а.

При вращении кривошипа 1

коромысло 2 совершает качатель-

ное движение, производя прес-

сующее действие. В конечном

положении прессования точки

А, В, и С звеньев 1 и 3 и точки F, Е и D звеньев 5 и 4 лежат на

двух параллельных прямых, проходящих через точки А и D.

При этом удовлетворяется условие: АВ + ВС = FE + ED и

CD = AF, т. е. фигура ACDF является параллелограммом.

833

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПРЕССА ЧЕБЫШЕВА

ШР

МП

Длины звеньев механизма удовлетворя-

ют условиям: AC = BE = 1; СЕ =

= 1,105; AM = ВМ = 0,19 и МК =

= 0,211. К четырехзвенному симмет-

ричному механизму САВЕ Чебышева

присоединено звено 2, сообщающее

движение звену 1. Ведущим звеном

является шатун 3, сложное движение

которого преобразуется в поступатель-

ное движение звена 1.

472

23. МЕХАНИЗМЫ ПРОЧИХ ЦЕЛЕВЫХ

УСТРОЙСТВ (834—867)

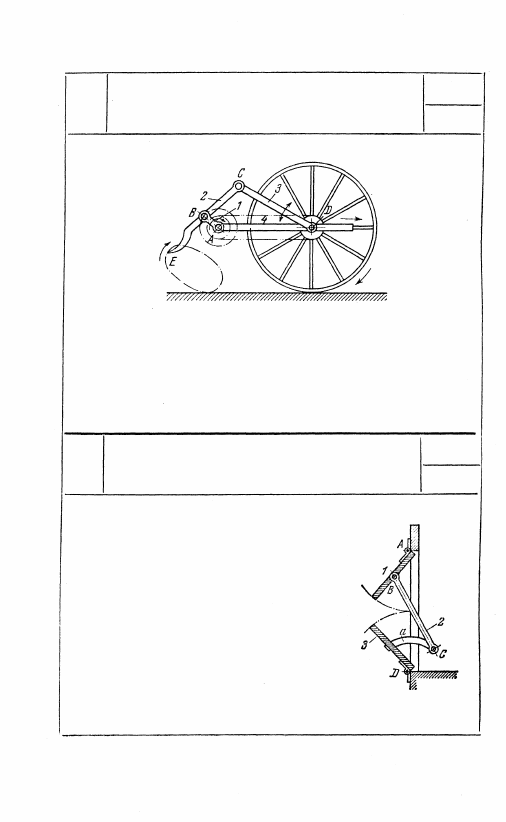

Механизм сеноворошилки представляет собой четырехзвенный

шарнирный механизм ABCD, установленный на раме 4. При каче-

нии колеса в направлении, указанном стрелкой, кривошип 1

получает посредством цепной передачи вращение вокруг оси А.

Точка Е отростка звена 2 описывает при этом траекторию, кото-

рой пользуются для сеноворошения.

835

ЧЕТЫРЕХЗВЕННЫЙ ШАРНИРНЫЙ

МЕХАНИЗМ ДЛЯ ОТКРЫВАНИЯ ДВЕРЕЙ

ШР

ЦУ

Створки 1 и 3 вместе со звеном 2 образуют

механизм шарнирного четырехзвенника ABCD.

Створка 3 может быть закреплена в различных

положениях на сегменте а. Тем самым осу-

ществляется регулировка ее положения в

момент закрытия.

473

834

ЧЕТЫРЕХЗВЕННЫЙ ШАРНИРНЫЙ

МЕХАНИЗМ СЕНОВОРОШИЛКИ

ШР

ЦУ

836

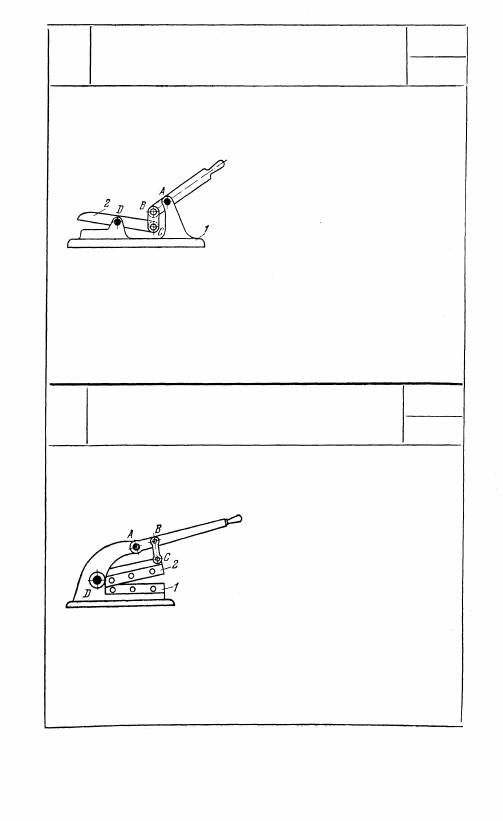

ЧЕТЫРЕХЗВЕННЫЙ ШАРНИРНЫЙ

МЕХАНИЗМ РУЧНЫХ НОЖНИЦ

ШР

ЦУ

Механизм представляет собой четы-

рехзвенный шарнирный механизм

ABCD. Неподвижная часть ножниц

жестко связана со звеном 1, а

подвижная — со звеном 2.

837

ЧЕТЫРЕХЗВЕННЫЙ ШАРНИРНЫЙ

МЕХАНИЗМ РУЧНЫХ НОЖНИЦ

ШР

ЦУ

Механизм ножниц представляет

собой четырехзвенный шарнир-

ный механизм ABCD. Непод-

вижная часть ножниц связана

жестко со звеном 1, а подвиж-

ная — со звеном 2.

474
