ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ОСТАНОВКОЙ

ШР

О

Длины звеньев механизма удовлет-

воряют условиям:

ВС

 =

 4,22 АВ;

DC

 = GF = ЕМ = 3 AB;

EF

 = 2,33 AB;

AD>

 = 3 AB;

GD

 = 5,44 AВ;

ВМ

 = МС;

A G = 2 , 4 AB.

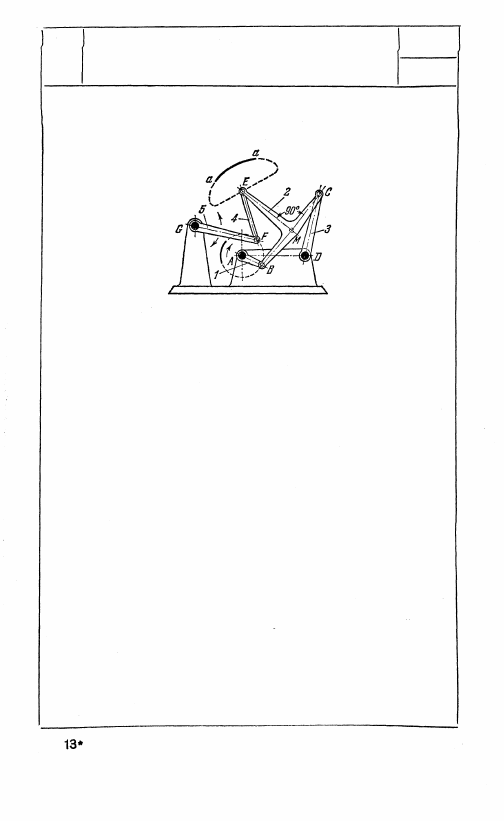

Звено 4 входит во вращательные

пары Е и F с шатуном 2 шарнирного

четырехзвенника ABCD и звеном

5, качающимся вокруг неподвижной

оси G. При прохождении точкой В

кривошипа 1 участка окружности,

показанного жирной линией, точка

Е шатуна 2 движется по участку

траектории а — а, близкому к ок-

ружности, центр которой совпадает

с точкой F. Звено 5 при этом почти

не вращается, т. е. практически

имеет остановку.

387

712

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ОСТАНОВКОЙ

ШР

Длины звеньев механизма удовлет-

вбряют условиям:

ВС

 = 3,75 АВ;

BE

 = 1,5 АВ;

EF

 = 2,12 AВ;

GF

 = 2,8 AВ;

GD

 = 6,65 AВ;

GA

 = АD = 4 AВ.

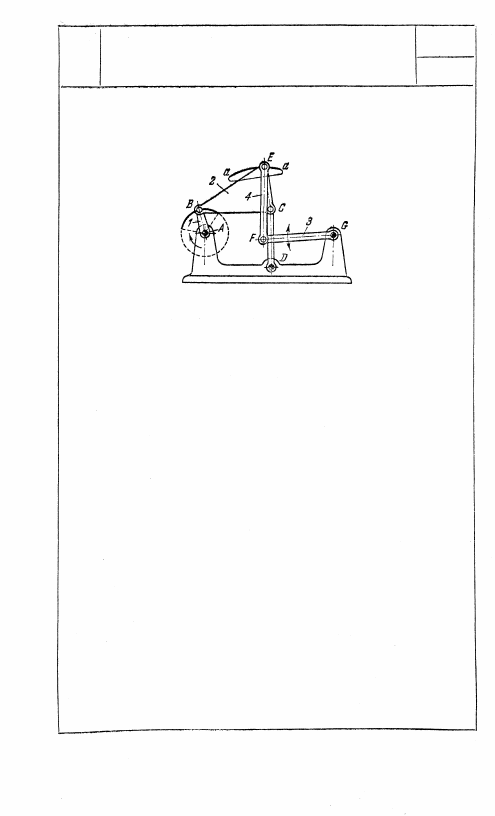

Звено 4 входит во вращательные

пары Е и F с шатуном 2 шарнир-

ного четырехзвенника ABCD и зве-

ном 3, качающимся вокруг непо-

движной оси G. При прохождении

точкой В кривошипа 1 участка

окружности, выделенного жирной

линией, точка Е шатуна 2 на участке

а — а движется по траектории,

близкой к окружности, центр кото-

рой совпадает с точкой F. При

этом звено 3 почти не вращается,

т. е. практически имеет остановку.

388

О

389

713

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ОСТАНОВКОЙ

ШР

О

Длины звеньев механизма удовлет-

воряют условиям:

ВС= ЕF

 = GF = 3,1 АВ;

BE

 = 3,5 АВ;

СE=

 1,9 AB;

DC

 = 2,5 АВ;

AD =

 3,3 АВ;

АG =

 5,8 АВ;

DG=

 3,1 AВ.

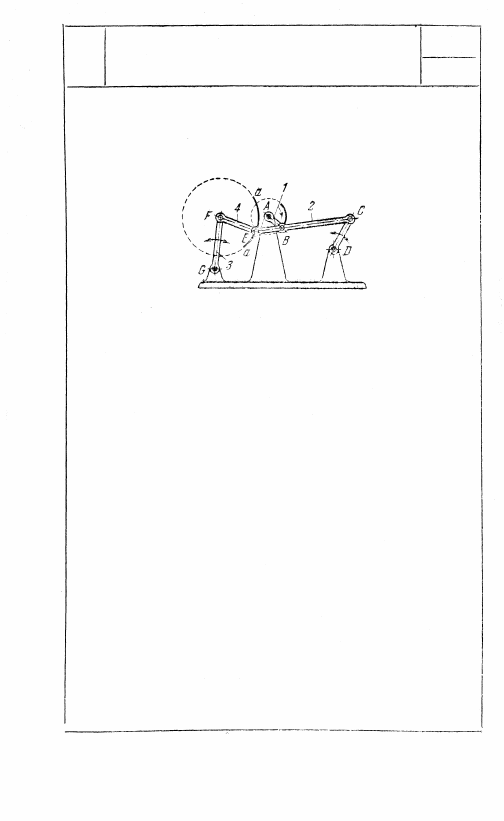

Звено 4 входит во вращательные

пары Е и F с шатуном 2 шарнир-

ного четырехзвгнника ABCD и зве-

ном 3, качающимся вокруг непо-

движной оси G. При прохождении

точкой В кривошипа 1 участка

окружности, выделенного жирной

линией, точка Е шатуна 2 на участке

а — а движется по траектории,

близкой к оружности, центр кото-

рой совпадает с точкой F. При этом

звено 3 почти не вращается, т. е.

практически имеет остановку.
