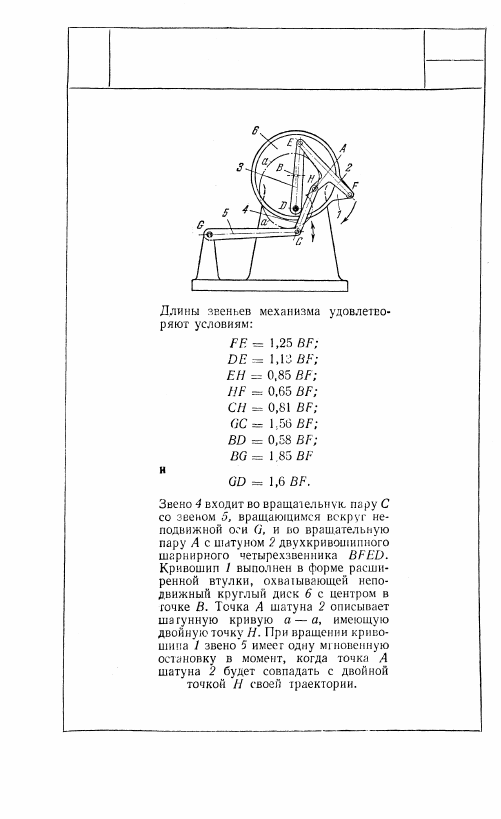

715

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С МГНОВЕННОЙ ОСТАНОВКОЙ

ШР

391

О

716

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ОСТАНОВКАМИ

ШР

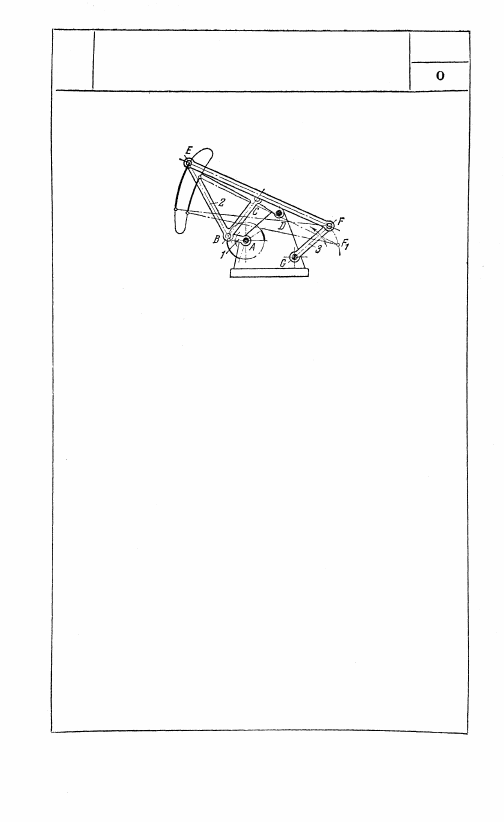

Длины звеньев механизма удовлетво-

ряют условиям:

ВС

 = 2,52 АВ;

DC

 = 1,44 АВ;

BE

 = 4,44 АВ;

СЕ

 = 4,23 АВ;

EF

 = 8,45 АВ;

GF

 = 2,52 AB;

AD

 = 2,35 AB;

AG

 = 2,77 AB

и

DG

 = 2,48 AB.

При прохождении точкой В кривошипа

1 участков окружности, выделенных

жирной линией, точка Е шатуна 2

движется по траектории, участки кото-

рой, выделенные жирными линиями,

близки к окружностям радиуса FE,

центры которых совпадают с положе-

ниями точек F и F

1

 При непрерывном

вращении кривошипа 1 звено 3 будет

иметь качательное движение вокруг оси

G с остановкой при движении точки E

на участках ее траектории, выделенных

жирными линиями.

392

717

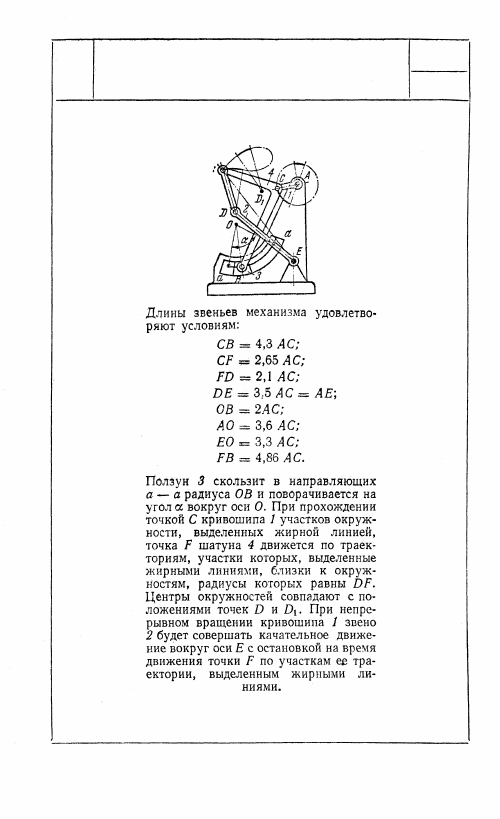

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ОСТАНОВКАМИ

ШР

393

О

718

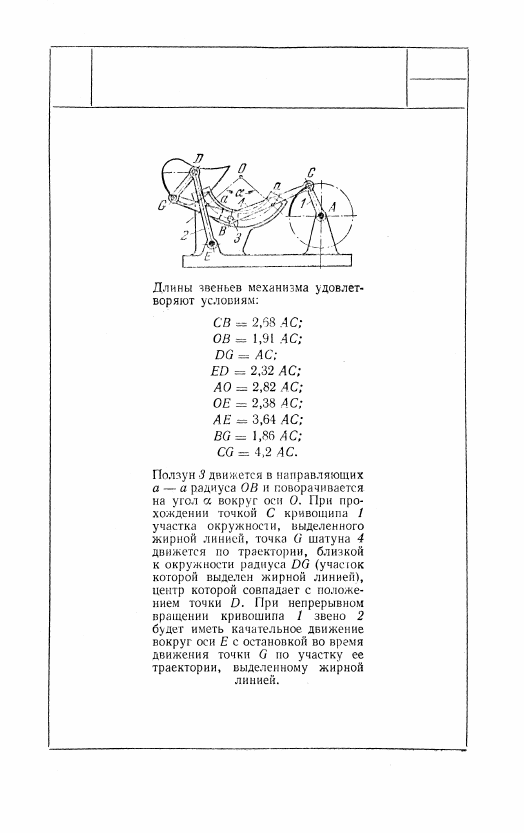

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ОСТАНОВКОЙ

ШР

394
