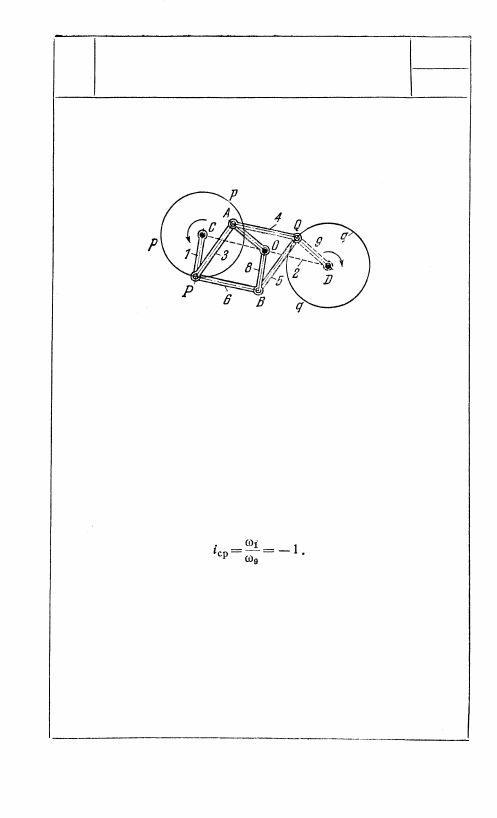

Длины звеньев механизма удовлетво- ряют условиям: РА = AQ — QB = = ВР = m; ОА = OВ = п; ОС = = OD = а; СР = DQ = r и m 2 — — n 2 = а 2 — r 2 = const. Фигура AQBP является ромбом, а фигура АОВР — ромбоидом. При вращении звена 1 вокруг неподвижной оси С точка Р описывает окружность р — р радиуса r, а точка Q — окружность q — q того же радиуса r. Следовательно, установив дополнительное звено 9, показанное штриховой линией, можно механизмом воспроизводить среднее передаточное отношение i ср между звеньями 1 и 9 за один полный оборот, равное Вращение звена 2 происходит в на- правлении, обратном вращению звена 1. 331 648 ШАРНИРНО-РЫЧАЖНЫЙ НАПРАВЛЯЮЩИЙ ПО ОКРУЖНОСТИ МЕХАНИЗМ ЖУКОВСКОГО ШР НИ |
