ШАРНИРНО-РЫЧАЖНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ ЭВАНСА — ДЕЖОНЖА

ШР

НИ

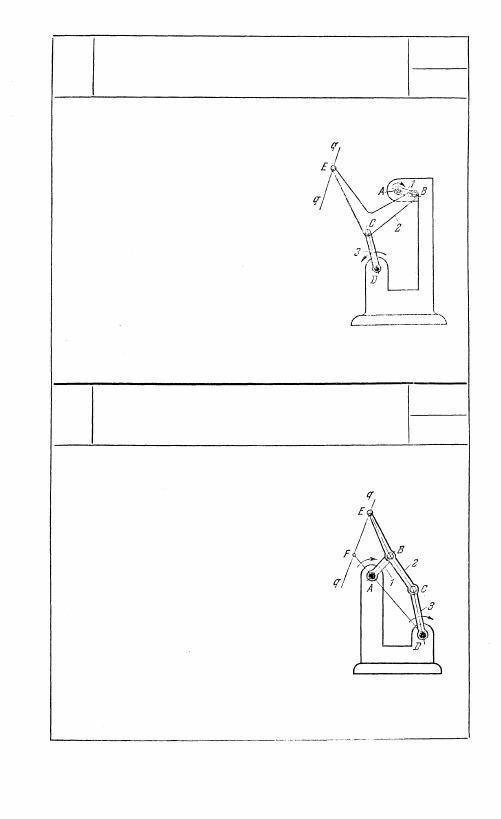

Длины звеньев шарнирного четырех-

звенника ABCD удовлетворяют усло-

виям: AD = BE = 4,5AB; ВС = 3АВ;

DC = 2AB; СЕ = 3,8АВ. При вра-

щении звена 1 вокруг неподвижной

оси А точка Е звена 2 описывает тра-

екторию, на некотором участке близ-

кую к прямой q — q.

641

ШАРНИРНО-РЫЧАЖНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ ЭВАНСА - ДЕЖОНЖА

ШР

НИ

Длины звеньев шарнирного четырехзвен-

ника ABCD удовлетворяют условиям:

AD = 3,1AB; ВС = 1,55AB; DC = BE =

= 1,9; СE = 3,45 и AF = 1,09.

При вращении звена 1 вокруг неподвиж-

ной оси A точка Е звена 2 описывает траек-

торию, на некотором участке близкую к

прямой q — q, проходящей через точку F,

лежащую на продолжении прямой DA.

327

642

ШАРНИРНО-РЫЧАЖНЫЙ

ЧЕТЫРЕХЗВЕННЫЙ КРУГОВОЙ

НАПРАВЛЯЮЩИЙ МЕХАНИЗМ ЧЕБЫШЕВА

ШР

НИ

643

ШАРНИРНО-РЫЧАЖНЫЙ

ЧЕТЫРЕХЗВЕННЫЙ КРУГОВОЙ

НАПРАВЛЯЮЩИЙ МЕХАНИЗМ ЧЕБЫШЕВА

ШР

НИ

328

644

ШАРНИРНО-РЫЧАЖНЫЙ

ЧЕТЫРЕХЗВЕННЫЙ КРУГОВОЙ

НАПРАВЛЯЮЩИЙ МЕХАНИЗМ ЧЕБЫШЕВА

ШР

НИ

645

ШАРНИРНО-РЫЧАЖНЫЙ

ЧЕТЫРЕХЗВЕННЫЙ КРУГОВОЙ

НАПРАВЛЯЮЩИЙ МЕХАНИЗМ ЧЕБЫШЕВА

ШР

НИ

329

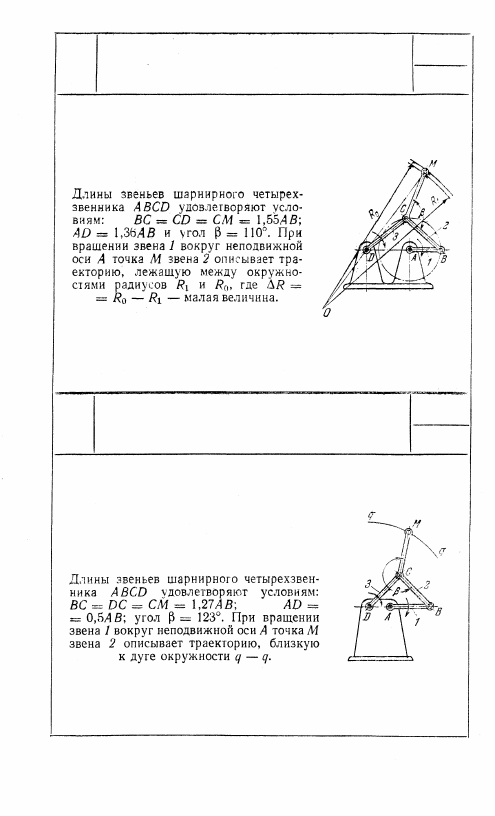

646

ШАРНИРНО-РЫЧАЖНЫЙ

ЧЕТЫРЕХЗВЕННЫЙ КРУГОВОЙ

НАПРАВЛЯЮЩИЙ МЕХАНИЗМ ЧЕБЫШЕВА

ШР

НИ

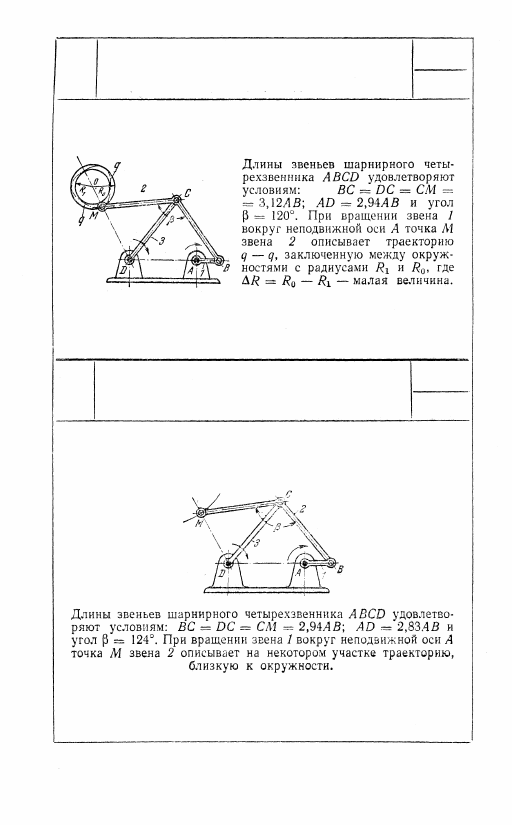

Длины звеньев шарнирного четырехзвенника

ABCD удовлетворяют условиям: ВС = DC =

= СМ = 3 и AD = 25AB. При враще-

нии звена 1 вокруг неподвижной оси А точка

М звена 2 описывает на некотором участке

траекторию, близкую к окружности q — q.

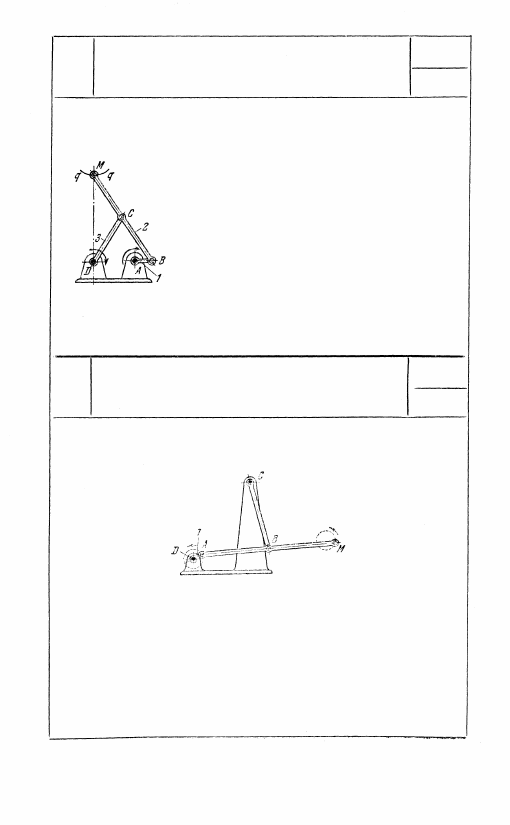

647

ШАРНИРНО-РЫЧАЖНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

МЕХАНИЗМ ПРОТИВОВРАЩАТЕЛЬНОЙ

РУКОЯТКИ ЧЕБЫШЕВА

ШР

НИ

Длины звеньев механизма удовлетворяют условиям АВ = ВС =

= ВМ = 1; AD = 0,136 и CD = 1,41. При указанных размерах

механизма точка М описывает траекторию, мало отличающуюся

от окружности. При вращении кривошипа 1 в направлении, совпа-

дающем с направлением вращения часовой стрелки, точка М

движется в направлении, противоположном вращению часовой

стрелки.

330
