ШАРНИРНО-РЫЧАЖНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ ТИПА ЭВАНСА

ШР

НИ

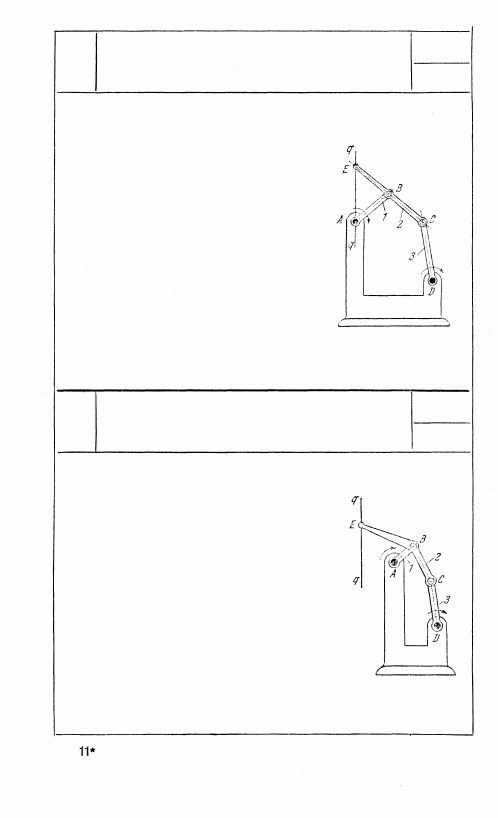

Длины звеньев шарнирного четырехзвен-

ника ABCD удовлетворяют условиям:

АВ = BE = ВС; AD = 2,2АВ и DC =

= 1,ЗАВ. При вращении звена 1 вокруг

неподвижной оси А точка Е звена 2 опи-

сывает траекторию, на некотором участке

близкую к прямой q — q, проходящей

через точку A.

633

ШАРНИРНО-РЫЧАЖНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ ТИПА ЭВАНСА

ШР

НИ

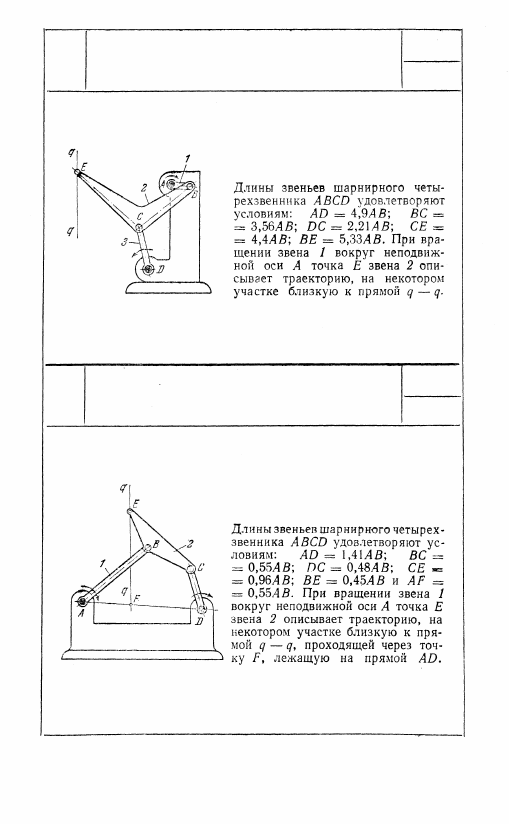

Длины звеньев шарнирного четырехзвенника

ABCD удовлетворяют условиям: AD =

= 3,64AB; ВС = 1,54AB; DC = 1,82AB;

СЕ = 3,72AB; BE = 2,27AB. При вращении

звена 1 вокруг неподвижной оси А точка Е

звена 2 описывает траекторию, на некотором

участке близкую к прямой q — q.

323

634

ШАРНИРНО-РЫЧАЖНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ ТИПА ЭВАНСА

ШР

НИ

635

ШАРНИРНО-РЫЧАЖНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ ТИПА ЭВАНСА

ШР

НИ

324

636

ШАРНИРНО-РЫЧАЖНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ ЭВАНСА - ДЕЖОНЖА

ШР

НИ

637

ШАРНИРНО-РЫЧАЖНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ ЭВАНСА - ДЕЖОНЖА

ШР

НИ

325

638

ШАРНИРНО-РЫЧАЖНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ ЭВАНСА - ДЕЖОНЖА

ШР

НИ

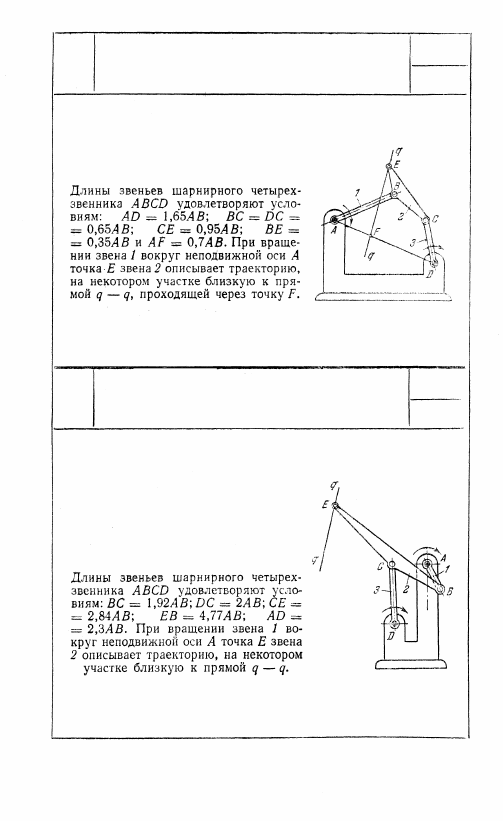

Длины звеньев шарнирного четырехзвенника

ABCD удовлетворяют условиям: ВС = AF =

= 1,36AВ; DC = 2,37AВ; AD = 3,1AВ;

BE = 2,09AВ и EС = 3,46AВ. При враще-

нии звена 1 вокруг неподвижной оси А точка Е

звена 2 описывает траекторию, на некотором

участке близкую к прямой q — q, проходящей

через точку F, лежащую на прямой AD.

639

ШАРНИРНО-РЫЧАЖНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ ЭВАНСА - ДЕЖОНЖА

ШР

НИ

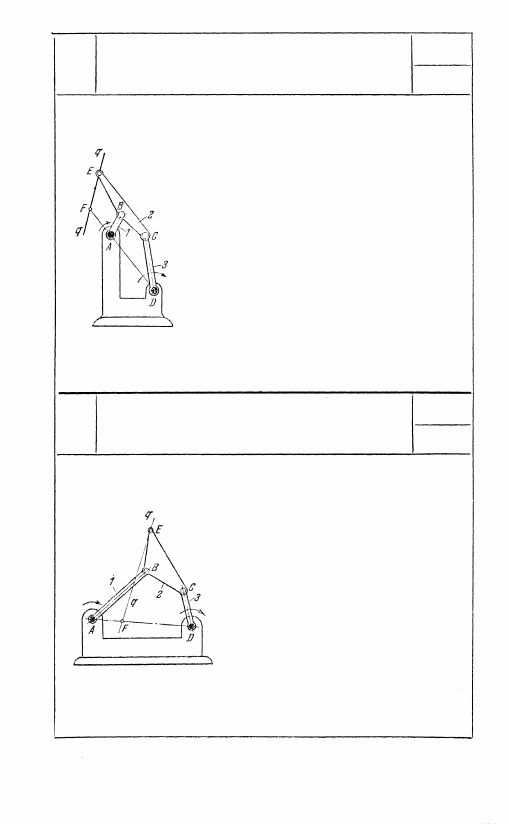

Длины звеньев шарнирного четырех-

звенника ABCD удовлетворяют усло-

виям: AD = 1,4AВ; ВС = 0,57AВ;

DC = 0,48AВ; СЕ = 0,9AВ; ВE =

= 0,55AВ и AF = 0,41AВ. При вра-

щении звена 1 вокруг неподвижной

оси А точка Е звена 2 описывает траек-

торию, на некотором участке близкую

к прямой q — q, проходящей через

точку F, лежащую на прямой AD.
