Механизмы в современной технике (Артоболевский) - часть 64





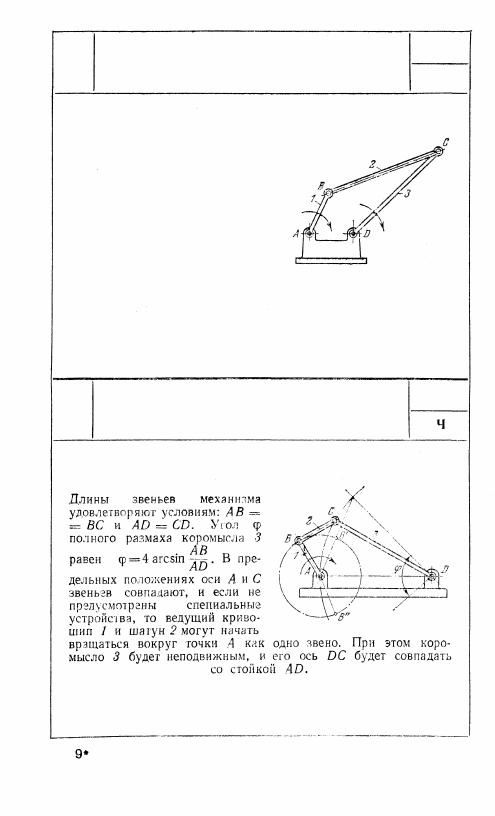

513

ЧЕТЫРЕХЗВЕННЫЙ ШАРНИРНЫЙ

ДВУХКРИВОШИПНЫЙ МЕХАНИЗМ

РОМБОИДА

ШР

Длины звеньев механизма удовлет-

воряют условиям: АВ = AD и

ВС = CD. За два оборота звена 1

звено 3 делает один оборот. В пре-

дельных положениях оси В и D

звеньев совпадают, и определен-

ность движения механизма может

быть нарушена, если не предусмот-

рены специальные устройства для перехода механизма через

эти положения или не предусмотрена достаточная маховая

масса ведомого звена.

514

ЧЕТЫРЕХЗВЕННЫЙ ШАРНИРНЫЙ

КРИВОШИПНО-КОРОМЫСЛОВЫЙ

МЕХАНИЗМ РОМБОИДА

ШР

259

Ч

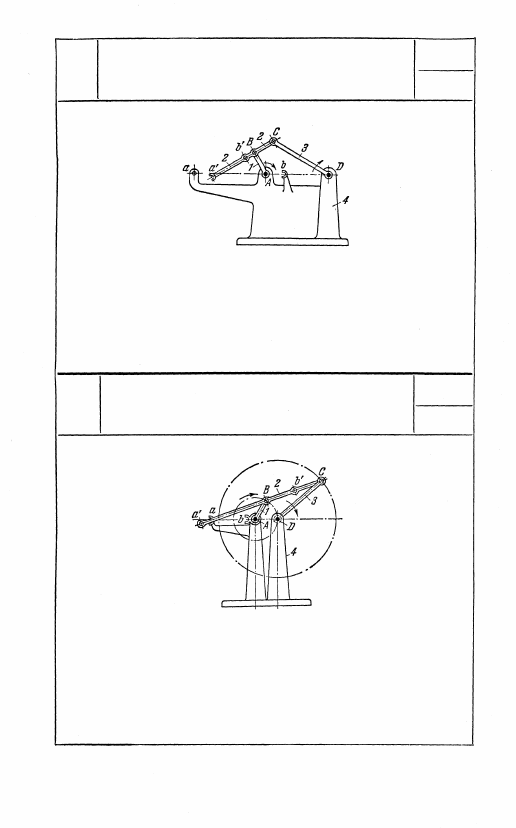

Длины звеньев механизма удовлетворяют условиям: АВ = ВС

и DC = DA. В предельных положениях механизма дуга а' и

палец b' упираются в упоры а и b неподвижного звена 4, вслед-

ствие чего устраняется неопределенность в движении механизма

в его предельных положениях. Размеры Aа и Аb соответственно

равны Аа = АВ + Ва', Аb = АВ — Вb'.

Длины звеньев механизма удовлетворяют условиям: АВ = AD

и ВС = DC. Звено 3 совершает полный оборот за два оборота

звена 1. В предельных положениях механизма пальцы а' и b'

звена 2 упираются в упоры а и b стойки 4, вследствие чего устра-

няется неопределенность в движении механизма в его предель-

ных положениях. Размеры Аа и Аb соответственно равны Аа =

= Ва' — АВ, Аb = Вb' — АВ.

260

515

ЧЕТЫРЕХЗВЕННЫЙ ШАРНИРНЫЙ

МЕХАНИЗМ РОМБОИДА

С ПРЕДОХРАНИТЕЛЬНЫМИ УПОРАМИ

ШР

Ч

516

ЧЕТЫРЕХЗВЕННЫЙ ШАРНИРНЫЙ

МЕХАНИЗМ РОМБОИДА

С ПРЕДОХРАНИТЕЛЬНЫМИ УПОРАМИ

ШР

Ч

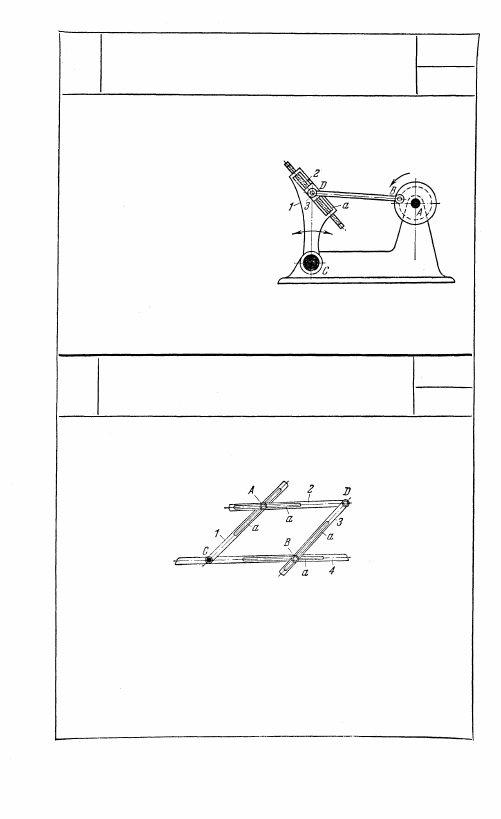

При помощи винта 2, устанав-

ливающего ползун 3 в кулисе а,

изменяется длина CD коромыс-

ла 1 и тем самым достигается

возможность изменения угла

размаха коромысла.

Звенья четырехзвенного шарнирного механизма ACBD имеют

прорези а и два зажимных винта в точках А и В. Длину звеньев

механизма можно менять, передвигая шарниры A и B в прорезях а

звеньев и укрепляя их зажимными винтами в различных поло-

жениях.

261

518

ЧЕТЫРЕХЗВЕННЫЙ ШАРНИРНЫЙ

МЕХАНИЗМ С ИЗМЕНЯЕМОЙ

ДЛИНОЙ ЗВЕНЬЕВ

ШР

Ч

517

ЧЕТЫРЕХЗВЕННЫЙ ШАРНИРНЫЙ

МЕХАНИЗМ С ПЕРЕМЕННОЙ

ДЛИНОЙ КОРОМЫСЛА

ШР

Ч

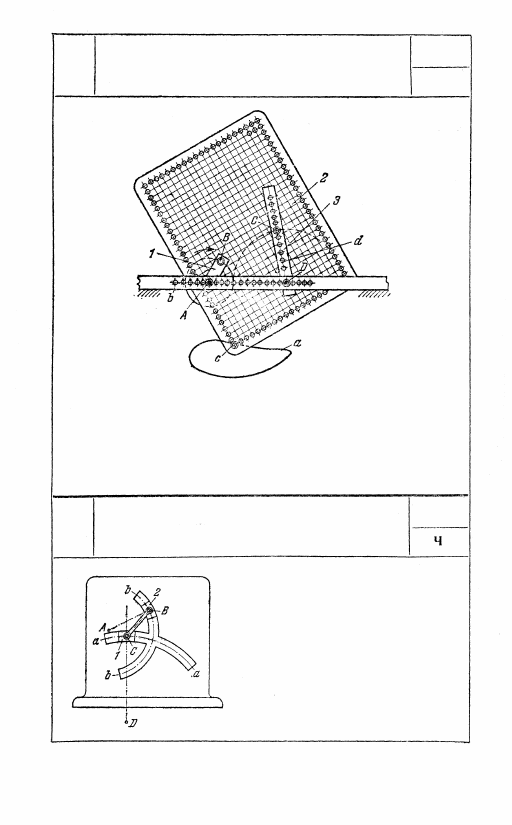

519

ЧЕТЫРЕХЗВЕННЫЙ ШАРНИРНЫЙ

МЕХАНИЗМ РАУХА ДЛЯ ИЗУЧЕНИЯ

ШАТУННЫХ КРИВЫХ

ШР

Шатун 2 шарнирного четырехзвенника ABCD представляет

собой плоскость с большим числом отверстий для установки

вычерчивающего устройства. При вращении кривошипа 1 вы-

черчивающее устройство, помещенное в какое-либо отверстие с

плоскости шатуна 2, вычерчивает соответствующую шатунную

кривую а. В механизме предусмотрена возможность изменения

длин звеньев DC и AD, для чего служат отверстия d и b.

520

ЧЕТЫРЕХЗВЕННЫЙ МЕХАНИЗМ

С КОЛЬЦЕВЫМИ ПОЛЗУНАМИ

ШР

Звенья 1 и 2 выполнены в форме

кольцевых ползунов, скользящих

в неподвижных дуговых направля-

ющих а — а и b — b с центрами

А и D. Механизм эквивалентен

четырехзвенному шарнирному ме-

ханизму ABCD.

262

Ч
