Механизмы в современной технике (Артоболевский) - часть 62





501

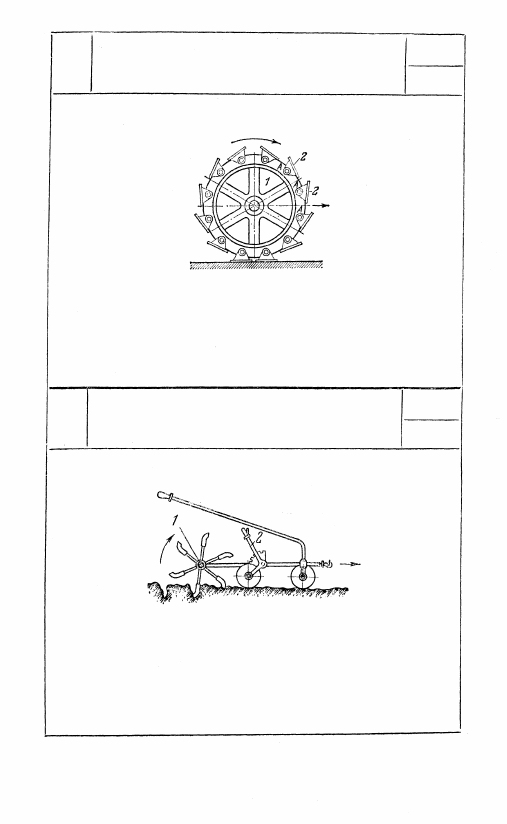

КОЛЕСО С КАЧАЮЩИМИСЯ ШПОРАМИ

ПР

ЦУ

Шпоры 2 колеса 1, качающиеся вокруг осей A,

последовательно входят в соприкосновение с поч-

вой. Колесо, при направлении вращения, указанном

стрелкой, перемещается вправо.

502

РЫЧАЖНАЯ ПОСАДОЧНАЯ МАШИНА

ПР

ЦУ

При движении машины вдоль по полю звено 1 вслед-

ствие зацепления его пальцев о землю делает в земле

посадочные лунки, глубину которых можно менять

поворотом рычага 2.

251

503

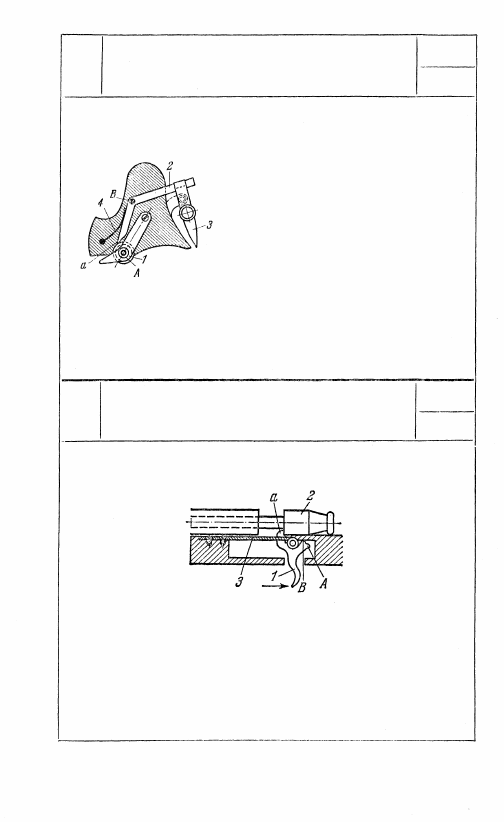

РЫЧАЖНЫЙ ШТРИХОВОЙ РЕЙСФЕДЕР

ПР

ЦУ

Рифленое колесо 1 вращается вокруг

оси A. Звено 2, нееушее рейсфедер 3.

вращается вокруг неподвижной оси В

и своим концом а входит в зацепление

с колесиком 1. При проведении вдоль

по скошенному краю линейки колеси-

ком 1 оно вращается, приподнимая

своими зубцами звено 2 и жестко скреп-

ленный с ним рейсфедер 3, который по проходе зубца под дейст-

вием пружины 4 снова опускается. Таким образом проводится

на бумаге штриховая линия.

504

РЫЧАГ СПУСКА РУЖЕЙНОГО БОЙКА

ПР

ЦУ

Гашетка 1 шарнирно укреплена на пружине 3 и имеет выступ a,

который удерживает боек 2 в затворе во взведенном положении.

При нажатии на гашетку, последняя поворачивается сначала

вокруг точки В, затем вокруг точки А и под действием не пока-

занной на чертеже пружины боек 2 начинает двигаться справа

налево.

252

505

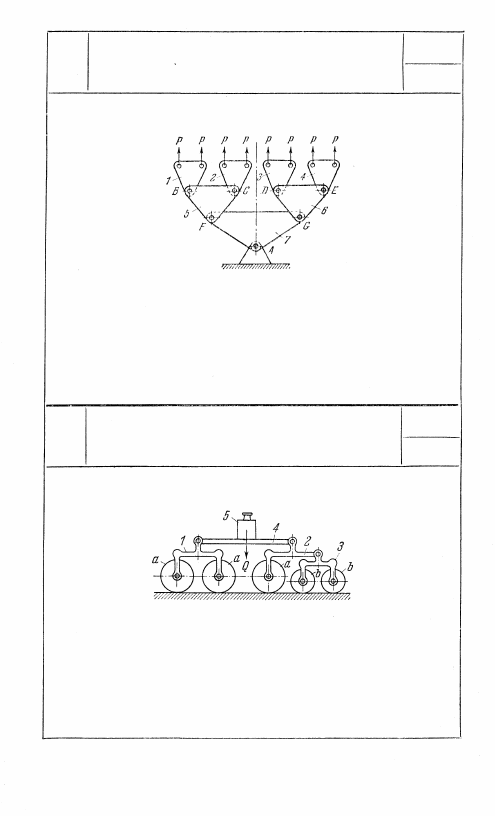

РЫЧАЖНОЕ УСТРОЙСТВО

ДЛЯ СУММИРОВАНИЯ НАГРУЗОК

ПР

ЦУ

Устройство состоит из одинаковых по конфигурации звеньев 1, 2,

3, 4; 5, 6 и 7. При приложении к звеньям 1, 2, 3 и 4 равных и

параллельных сил Р опора А воспринимает нагрузку, равную 8P.

Шарниры F и G звена 7 воспринимают нагрузку, равную 4Р.

В шарнирах В, С, D и Е звенья воспринимают нагрузку, рав-

ную 2Р.

506

РЫЧАЖНОЕ УСТРОЙСТВО

ДЛЯ РАСПРЕДЕЛЕНИЯ НАГРУЗКИ

НА КОЛЕСА

ПР

ЦУ

Устройство состоит из рычагов 1, 2 и 3 и платформы 4. При сим-

метричном положении груза 5 его вес Q распределяется равно-

мерно на колеса а. Колеса b несут половинную нагрузку. Пере-

мещая груз 5 по платформе 4, можно получать и другие распре-

деления нагрузок на колеса.

253

507

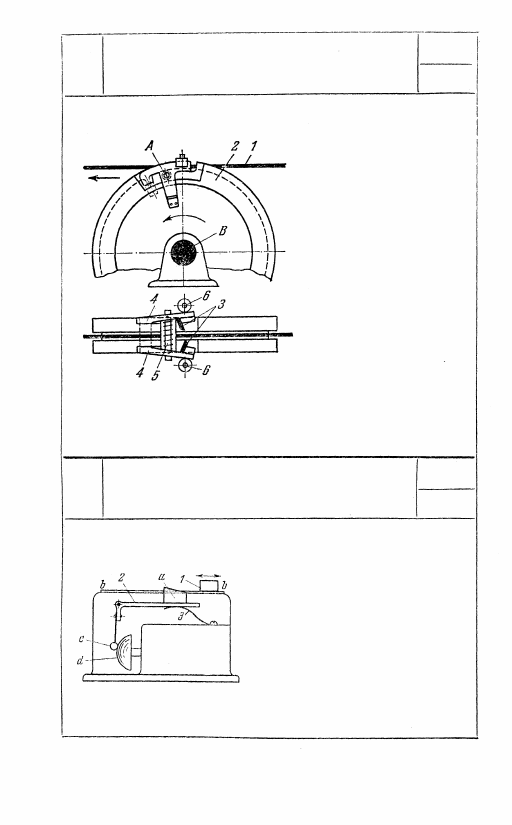

РЫЧАЖНЫЕ ЛЕТУЧИЕ НОЖНИЦЫ

Барабан 2 вращается

вокруг неподвижной оси

В. Звенья 4, несущие но-

жи 3, входят во враща-

тельные пары А с бара-

баном 2. Скорость движе-

ния разрезаемого мате-

риала 1 равна окружной

скорости вращения бара-

бана 2. Ножи 3 повора-

чиваются вокруг оси А и

находятся под действием

пружины 5, которая не

дает ножам сомкнуться.

Отрезание прутка проис-

ходит, когда звенья 4 про-

ходят между роликами 6,

которые, нажимая на на-

ружные поверхности звеньев 4, сближают их разведенные

концы с укрепленными на них ножами.

508

РЫЧАЖНЫЙ СИГНАЛЬНЫЙ ЗВОНОК

ПР

ЦУ

При возвратно-поступательном дви-

жении ползуна 1 по неподвижной

направляющей b — b выступ а,

опускаясь, поворачивает рычаг 2,

отводя молоточек с от чашки d

звонка. Когда ползун 1 пройдет

выступ а, молоточек с под дейст-

вием пружины 3 ударит по чашке

звонка.

ПР

ЦУ
