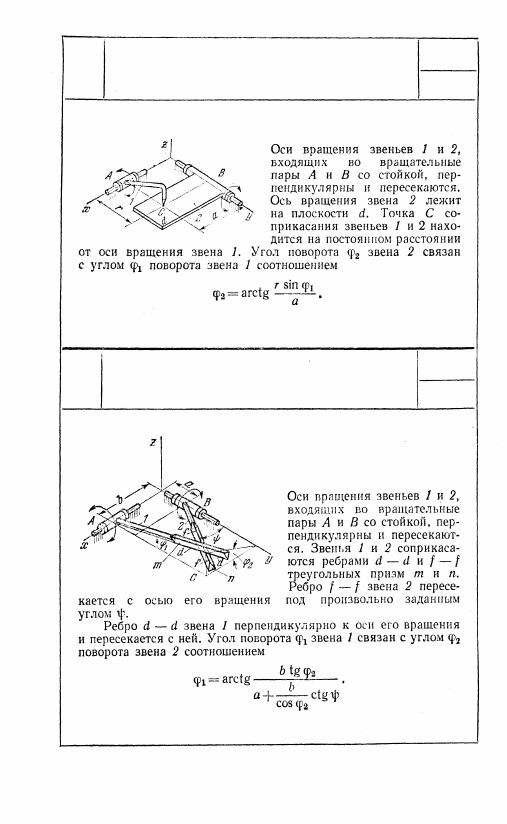

Оси вращения звеньев 1 и 2, входящих во вращательные пары А
и В со стойкой, взаимно перпендикулярны и пересекаются.

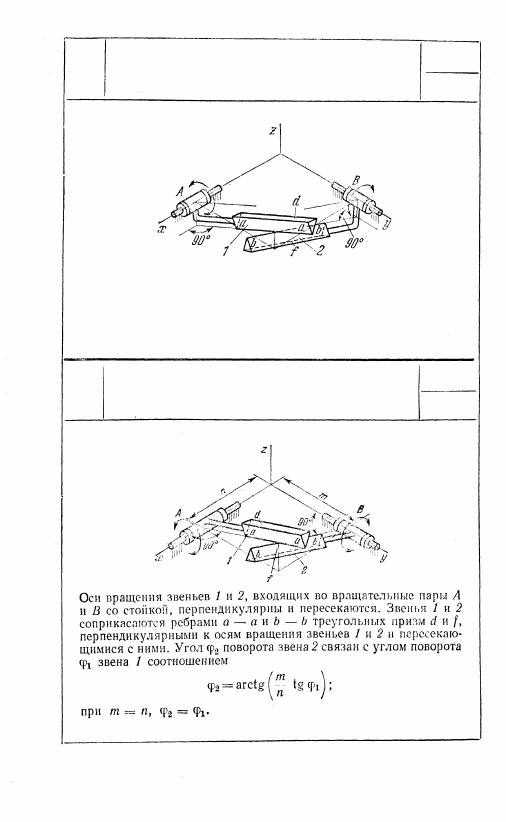

Звенья 1 и 2 соприкасаются ребрами а — а и b — b треугольных
призм d и f, перпендикулярными к осям вращения звеньев 1 и 2

и не пересекающимися с ними.

487

МЕХАНИЗМ РЫЧАГОВ

С СОПРИКАСАЮЩИМИСЯ ПРИЗМАМИ

ПР

СР

243

486

МЕХАНИЗМ РЫЧАГОВ

С СОПРИКАСАЮЩИМИСЯ ПРИЗМАМИ

ПР

СР

488

МЕХАНИЗМ РЫЧАГОВ

С СОПРИКАСАЮЩИМИСЯ ПРИЗМАМИ

ПР

489

МЕХАНИЗМ РЫЧАГОВ

С СОПРИКАСАЮЩИМИСЯ ШАРОМ

И ПЛОСКОСТЬЮ

ПР

СР

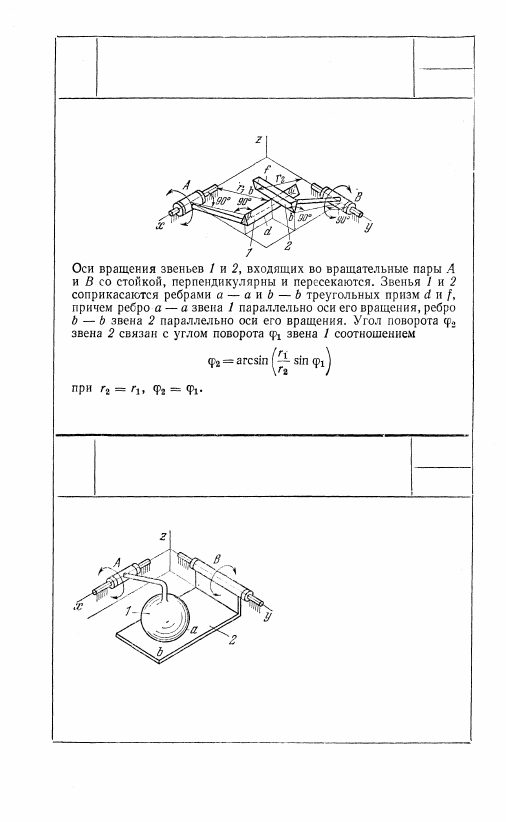

Оси вращения звеньев 1 и 2,

входящих во вращательные

пары А и В со стойкой, пер-

пендикулярны и пересекают-

ся. Звенья 1 и 2 соприкасают-

ся шаром а и плоскостью b,

причем плоскость b парал-

лельна оси вращательной па-

ры В. Центр шара а находится на постоянном расстоянии от оси

вращения звена 1.

244

СР

490

МЕХАНИЗМ РЫЧАГОВ

С СОПРИКАСАЮЩИМИСЯ ШАРОВЫМИ

ПОВЕРХНОСТЯМИ

ПР

СР

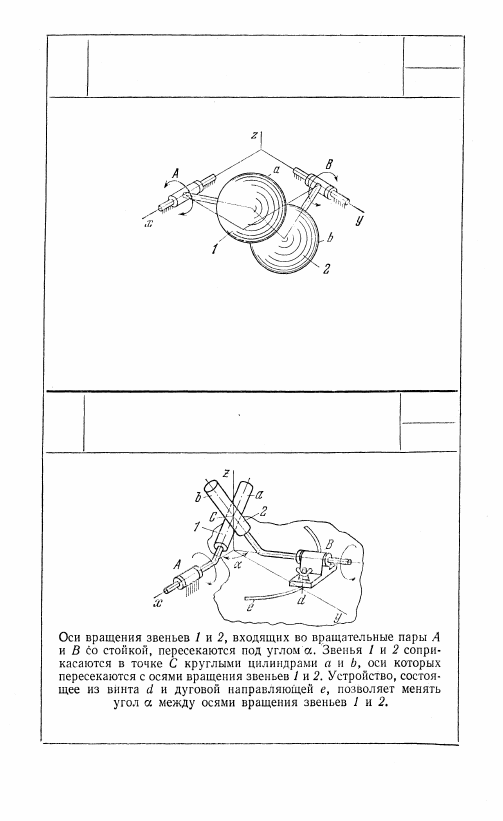

Оси вращения звеньев 1 и 2, входящих во вращательные пары

А и В со стойкой, пересекаются под произвольно заданным углом.

Звенья 1 и 2 соприкасаются шаровыми поверхностями а и b.

Центры шаров а и b находятся на постоянных расстояниях от

осей вращения звеньев 1 и 2.

491

МЕХАНИЗМ РЫЧАГОВ

С ИЗМЕНЯЕМЫМ УГЛОМ МЕЖДУ ОСЯМИ

ВРАЩЕНИЯ РЫЧАГОВ

ПР

СР

245

492

МЕХАНИЗМ РЫЧАГОВ

С СОПРИКАСАЮЩИМИСЯ ПЛОСКОСТЬЮ

И ТОЧКОЙ

ПР

СР

493

МЕХАНИЗМ РЫЧАГОВ

С СОПРИКАСАЮЩИМИСЯ ПРИЗМАМИ

ПР

СР

246
