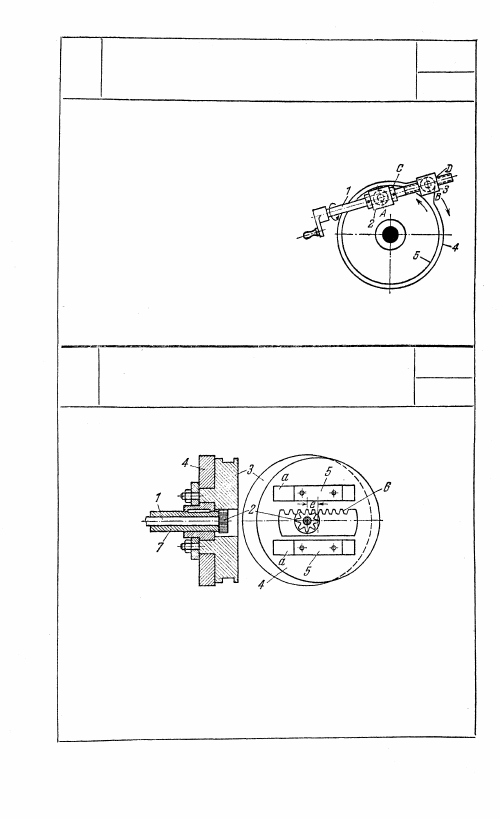

Звено 1 входит во вращательную

пару С со звеном 2, вращающимся

вокруг оси А диска 5, и в винто-

вую пару D со звеном 3, вращаю-

щимся вокруг оси В расширенной

втулки звена 4. При вращении зве-

на 1 звено 3 перемещается вдоль

оси винтовой пары D, втулка звена 4

поворачивается относительно ди-

ска 5, и тем самым изменяется угол

установки звена 4 относительно

диска 5.

Диск 4 круглого эксцентрика несет на себе два прямоугольных

сухаря 5 и рейку 6. Диск 3 имеет направляющие а, в которых

скользят сухари 5. Через полый вал 7 проходит вал 1, оканчива-

ющийся шестерней 2. При вращении вала 1 шестерня 2, находя-

щаяся в зацеплении с рейкой 6 на диске эксцентрика, заставляет

его скользить по направляющим а и тем самым изменять вели-

чину эксцентриситета е.

235

471

ВИНТО-РЫЧАЖНЫЙ МЕХАНИЗМ

КРИВОШИПА С ПЕРЕМЕННЫМ

УГЛОМ УСТАНОВКИ

ПР

РЗ

472

ЭКСЦЕНТРИК С ПЕРЕМЕННЫМ

ЭКСЦЕНТРИСИТЕТОМ

ПР

РЗ

473

ЭКСЦЕНТРИК С ПЕРЕМЕННЫМ

ЭКСЦЕНТРИСИТЕТОМ

ПР

РЗ

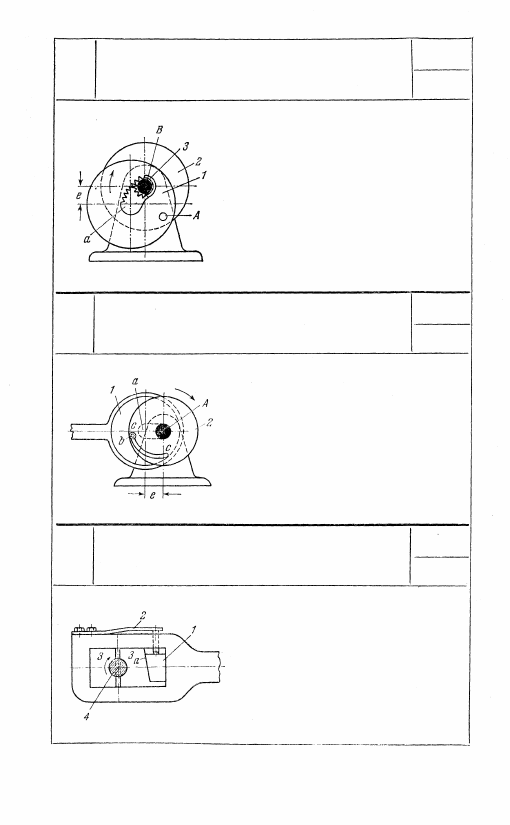

Эксцентрики 1 и 2 шарнирно соеди-

нены в точке А. В диске 1 имеется

прорезь а, снабженная зубьями, вхо-

дящими в зацепление с зубчатым коле-

сом 3. Поворачивая зубчатое колесо 3,

сидящее на валу B, можно менять

эксцентриситет е эксцентрика 1.

474

ЭКСЦЕНТРИК С ПЕРЕМЕННЫМ

ЭКСЦЕНТРИСИТЕТОМ

ПР

РЗ

Передвигая эксцентрик 1 так, чтобы

ось А скользила в прорези а, и укреп-

ляя его болтом b, скользящим в спи-

ральном пазу с — с диска 2, можно

изменять размеры эксцентриситета e

эксцентрика.

475

КЛИНОВОЙ КОМПЕНСАТОР

ПР

Вкладыши 3 охватывают вал 4.

Правый вкладыш имеет скос а,

по которому скользит своим скосом

сухарь 1, поджимаемый пластинча-

той пружиной 2. Износ вклады-

шей 3 компенсируется опусканием

клинового сухаря 1 под действием

пружины 2.

236

РЗ

17. МЕХАНИЗМЫ ДЛЯ МАТЕМАТИЧЕСКИХ

ОПЕРАЦИЙ (476-479)

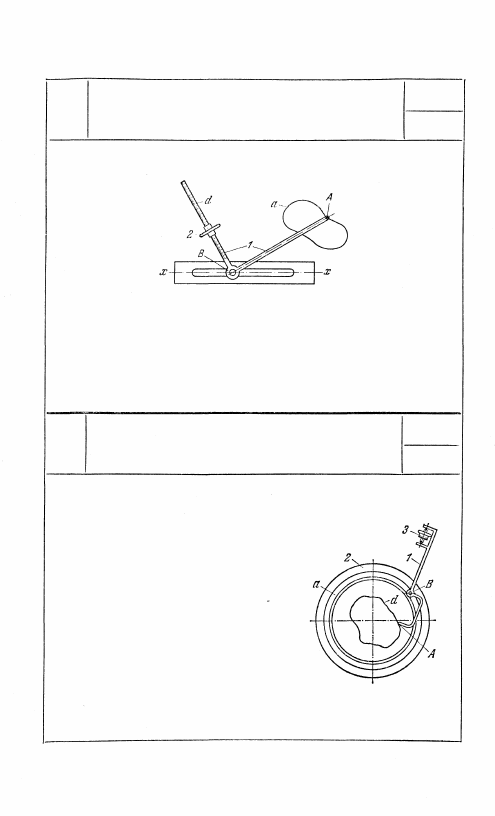

При обводе фигуры а штифтом A точка В звена 1 скользит вдоль

оси х — х, при этом ролик 2, касающийся плоскости чертежа,

скользит по градуированному рычагу d. Площадь, ограниченная

кривой, определяется по формуле F = cb, где с = AВ и b —

перемещение ролика 2 вдоль рычага d.

477

РЫЧАЖНЫЙ ПЛАНИМЕТР

ПР

МО

Для определения площади сечения d

штифтом А обводят ее периметр. Штифт

А связан с рычагом 1, точка В кото-

рого скользит в кольцевой направ-

ляющей а корпуса 2 планиметра.

При этом число оборотов счетного

колеса 3, перемещающегося по пло-

скости чертежа, пропорционально из-

меряемой площади.

237

476

РЫЧАЖНЫЙ ПЛАНИМЕТР

ПР

МО

478

РЫЧАЖНЫЙ ПЛАНИМЕТР

ПР

МО

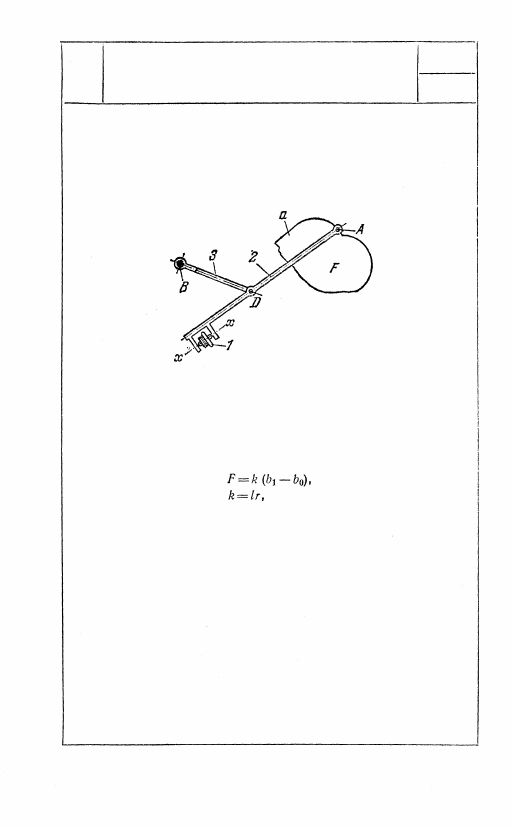

Звено 3 вращается вокруг неподвижной оси В

и входит во вращательную пару D с рыча-

гом 2, имеющим колесо 1, вращающееся

вокруг оси х — x. При обводе штифтом А

замкнутой кривой а угол поворота счетного

колеса 1 будет пропорционален площади F,

заключенной внутри кривой а:

где b

0

 — начальная отметка на колесе при

начале обхода контура;

b

1

 — отметка на колесе после полного

обхода контура;

k — коэффициент пропорциональности;

l — длина обводного рычага 2 от штиф-

та А до точки D;

r — радиус счетного колеса.
