Механизмы в современной технике (Артоболевский) - часть 57





14. МЕХАНИЗМЫ ГРУЗОПОДЪЕМНЫХ

УСТРОЙСТВ (462—466)

462

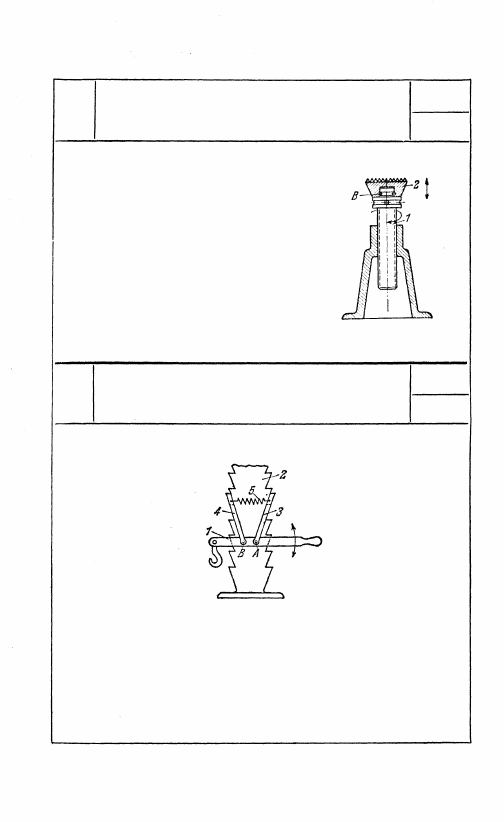

ВИНТОВОЙ ДОМКРАТ

ПР

Гп

Звено 1 входит в винтовую пару с не-

подвижной стойкой и во вращатель-

ную пару В со звеном 2. При нагру-

жении звена 2 винтовое движение

звена 1 трансформируется в поступа-

тельное движение звена 2.

463

РЫЧАДНО-ХРАПОВОЙ РЕЕЧНЫЙ

ДОМКРАТ

ПР

Гп

К рычагам 1, расположенным с передней и задней сторон храпо-

вой рейки 2, в точках А и В шарнирно присоединена пара соба-

чек 3 и 4. Каждая пара собачек соединена планкой, направлен-

ной перпендикулярно к чертежу. При качании рукоятки рычаг 1

с подвешенным на крюке грузом передвигается вверх собачками 3

и 4, планки которых входят в зацепление с зубчатой рейкой 2.

Пружины 5 прижимают пары собачек 3 и 4 к зубчатой рейке 2.

231

464

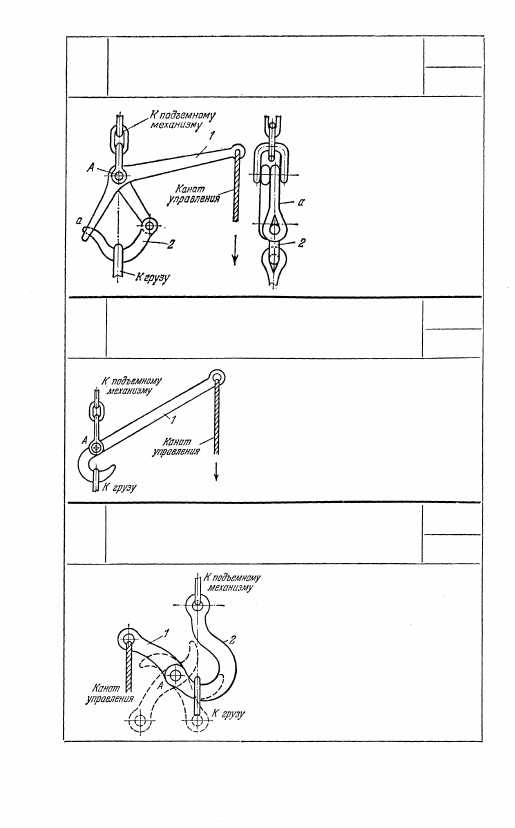

РЫЧАЖНЫЙ ОСВОБОЖДАЮЩИЙСЯ КРЮК

ПР

Гп

При подъеме груза за-

щелка а, жестко связан-

ная с рычагом 1, удержи-

вает крюк 2 в рабочем

положении. После подъ-

ема груза на нужную

высоту тянут за канат

управления. Рычаг 1 при

этом вращается вокруг

оси А. Защелка а выхо-

дит из зацепления с крю-

ком 2, освобождая груз.

465

РЫЧАЖНЫЙ ОСВОБОЖДАЮЩИЙСЯ КРЮК

ПР

Гп

После подъема груза на требуемую

высоту тянут за канат управления.

Звено 1 при этом вращается вокруг

оси A, освобождая груз.

466

РЫЧАЖНЫЙ ОСВОБОЖДАЮЩИЙСЯ КРЮК

ПР

Гп

После подъема груза на требуе-

мую высоту тянут за канат управ-

ления. При этом звено 1 вра-

щается вокруг оси A, сбрасы-

вая груз с крюка 2. На чертеже

штриховой линией показаны три

последовательных положения

звена 1.

232

15. МЕХАНИЗМЫ ПРЕДОХРАНИТЕЛЕЙ (467—468)

467

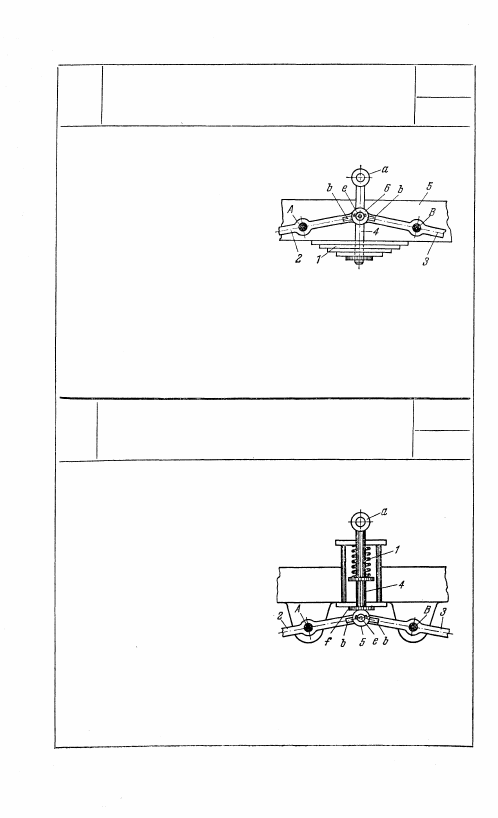

РЫЧАЖНЫЙ ПРЕДОХРАНИТЕЛЬ В ЛИФТЕ

ПР

Пд

Рычаги 2 и 3, вращающиеся

вокруг неподвижных осей А и

B, имеют прорези b, в которые

входит палец е звена 6. Ка-

бина лифта подвешена на тросе

за кольцо а звена 4. При нор-

мальной работе лифта пластин-

чатая пружина 1 прижата к ра-

ме 5. При обрыве троса пружина 1, разжимаясь, притягивает

звено 4 с кольцом а вниз и палец е звена 6, сидящий в проре-

зях b рычагов 2 и 3, проворачивает их вокруг точек A и В; при

этом включается блокирующее устройство, обеспечивающее

остановку кабины лифта.

468

РЫЧАЖНЫЙ ПРЕДОХРАНИТЕЛЬ В ЛИФТЕ

ПР

Пд

Рычаги 2 и 3, вращающиеся

вокруг неподвижных осей А

и В, имеют прорези b, в которые

входит палец е звена 5. Кабина

лифта подвешена на тросе за

кольцо а звена 4. Пружина 1

сжата. При обрыве троса пру-

жина разжимается, тарелка f

звена 4 нажимает на звено 5

и рычаги 2 и 3, повернувшись

вокруг опор А и В, включают блокирующее устройство, обес-

печивающее остановку кабины лифта.

233

16. МЕХАНИЗМЫ С РЕГУЛИРУЕМЫМИ

ЗВЕНЬЯМИ (469-475)

469

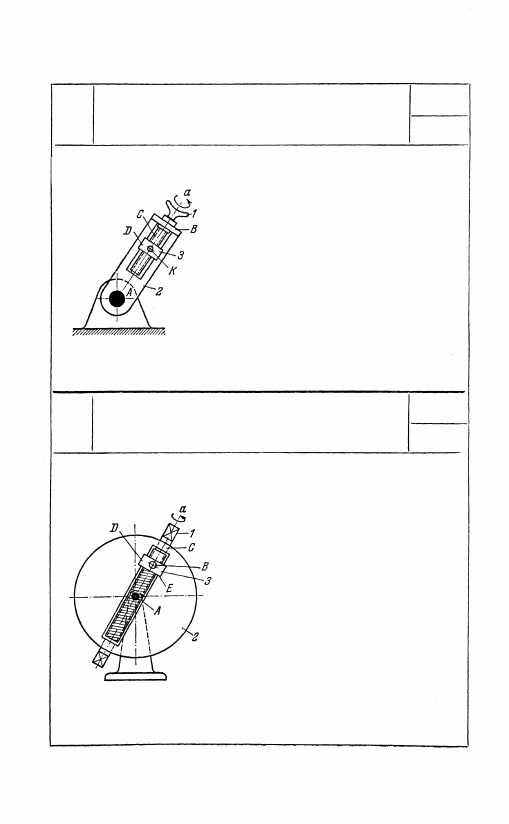

КРИВОШИП С ПЕРЕМЕННЫМ РАДИУСОМ

ПР

РЗ

Звено 1 входит во вращательную пару В

с кривошипом 2 и в винтовую пару С

со звеном 3, которое входит в поступа-

тельную пару D с кривошипом 2.

Длина АК кривошипа 2 может быть

изменена перемещением звена 3 вдоль

оси Aа, что осуществляется поворотом

звена 1 вокруг оси Aа.

470

КРИВОШИП С ПЕРЕМЕННЫМ РАДИУСОМ

ПР

РЗ

Звено 1 входит во вращательную пару С

с кривошипом 2 и винтовую пару D

со звеном 3, которое входит в поступа-

тельную пару Е с кривошипом 2.

Длина АВ кривошипа 2 меняется пере-

мещением звена 3 вдоль оси Aа. Это

перемещение осуществляется поворо-

том звена 1 вокруг оси Aа. Точка В

кривошипа может быть расположена

по обеим сторонам от точки А.

234
