448

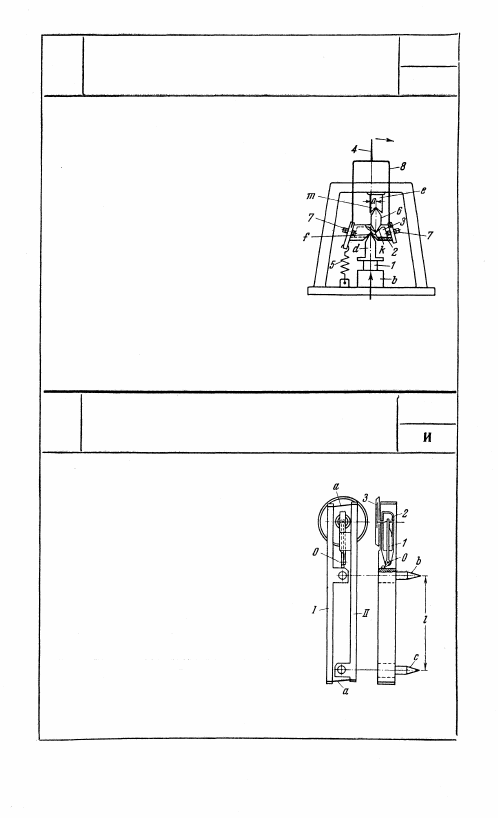

РЫЧАЖНЫЙ МЕХАНИЗМ МИНИМЕТРА

ПР

Звено 1, скользящее в неподвижной

направляющей b, имеет головку d,

входящую своим острием в вырез /

звена 2. Ползун 3 с вырезом k имеет

рамку 8, оканчивающуюся стрелкой 4.

Сухарь 6 своими остриями входит

в вырезы k и т ползуна 3 и непо-

движной головки е. Прямолинейное

движение звена 1 передается посред-

ством звеньев 2 и 3 стрелке 4. Пру-

жина 5 обеспечивает постоянный кон-

такт между звеном 1 и звеном 2.

Ползун 3 можно передвигать относительно звена 2 посредством

винтов 7, чтобы изменять расстояние а между звеном 1 и голов-

кой е.

449

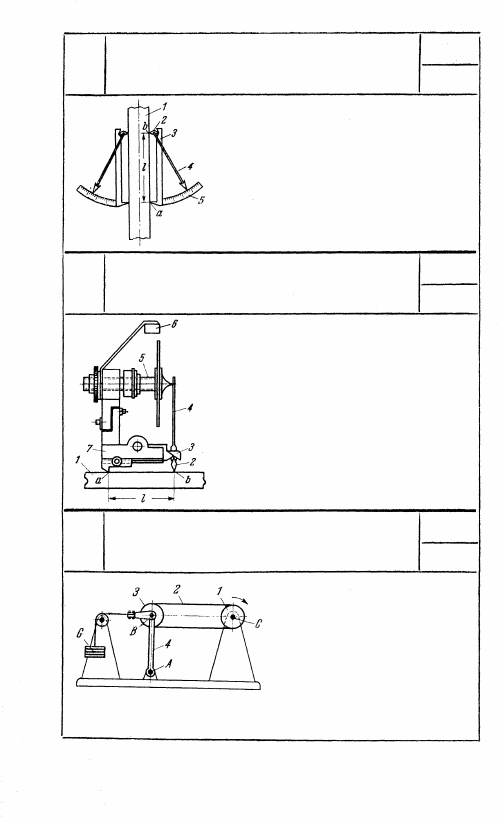

РЫЧАЖНЫЙ ТЕНЗОМЕТР

ПР

Тензометр состоит из двух деталей I

и II, соединенных по концам тонкими

пластинками а. Детали I и II имеют

конусы b и с, расстояние l между

которыми является измеряемой дли-

ной деформируемой детали. При изме-

нении длины l деформируемой детали

рычаг 1, поворачиваясь вокруг оси О,

закрепленной неподвижно в детали 1

тензометра, заставляет вращаться во-

круг своей оси винтовое устройство 2

и жестко закрепленную на нем стрел-

ку 3.

223

И

450

РЫЧАЖНЫЙ ТЕНЗОМЕТР

ПР

Звено 3 оканчивается острием а. Призма 2

оканчивается острием b. Расстояние l

между острием b и острием а является

измеряемой длиной деформируемой де-

тали 1. При изменении этой длины приз-

ма 2, поворачиваясь относительно звена 3,

перемещает прикрепленную к ней в центре

стрелку 4, указывающую величину де-

формации по шкале 5.

451

РЫЧАЖНЫЙ ТЕНЗОМЕТР АИСТОВА

ПР

И

Звено 7 оканчивается острием а. Призма 2

оканчивается острием b. Расстояние l

между острием b призмы 2 и острием а

является измеряемой длиной деформируе-

мой детали 1. При изменении этой длины

призма 2, поворачиваясь относительно

звена 3, перемещает прикрепленный к ней

рычаг 4. Острие лимба вывинчиванием

винта 5 подводится до касания с рыча-

гом 4. Отсчет на лимбе производится

по указателю 6.

452

РЫЧАЖНОЕ УСТРОЙСТВО

ДЛЯ ИСПЫТАНИЯ РЕМНЕЙ

ПР

И

Звено 4 вращается вокруг непо-

движной оси А и входит во вра-

щательную пару В со шкивом 3,

через который перекинут ре-

мень 2, охватывающий шкив 1,

вращающийся вокруг неподвиж-

ной оси С. Нагрузка на ре-

мень 2 создается грузом G.

При вращении шкива 1 испытуемый ремень 2 подвергается

действию растягивающей нагрузки.

224

И

12. МЕХАНИЗМЫ МОЛОТОВ, ПРЕССОВ

И ШТАМПОВ (453—457)

453

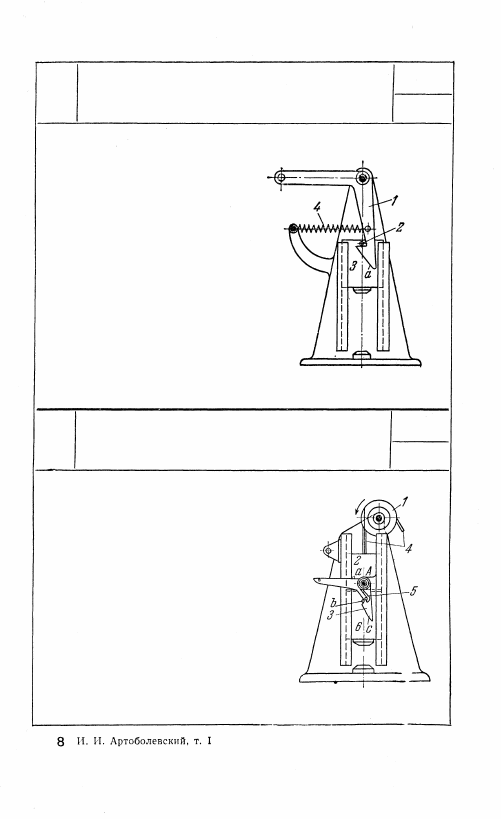

РЫЧАГ СПУСКА ПАДАЮЩЕЙ БАБЫ

ПР

МП

При повороте рычага 1 с защел-

кой штифт 2 освобождается,

и баба 3 падает. Пружина 4

возвращает рычаг 1 в исходное

положение. Рычаг 1 снабжен

скосом а, обеспечивающим воз-

можность захвата штифта 2 при

подъеме бабы 3.

454

РЫЧАГ СПУСКА ПАДАЮЩЕЙ БАБЫ

ПР

МП

Ударник 2, подвешенный на тросе 4,

перекинутом через блок 1, двигаясь

в направляющих, штифтом а ударяет

двуплечий рычаг 3, который, повора-

чиваясь вокруг неподвижной оси A,

освобождает штифт b, и баба 6 падает.

Плоская пружина 5 возвращает ры-

чаг 3 в исходное положение. Рычаг 3

снабжен скосом с, обеспечивающим

возможность захвата штифта b при

подъеме бабы 6.

225

455

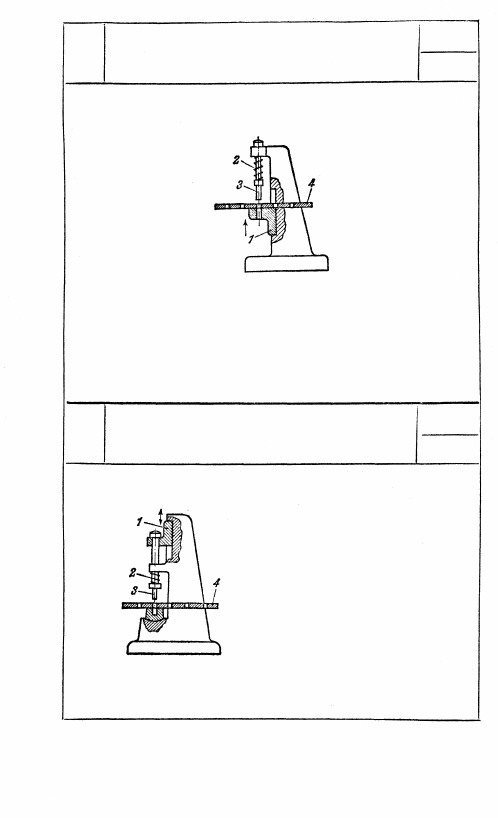

ДЫРОПРОБИВНОЙ ПРЕСС

ПР

МП

При движении звена 1 в направле-

нии, указанном стрелкой, при до-

статочном натяжении пружины 2

пуансон 3 пробивает отверстия в ма-

териале 4.

456

ДЫРОПРОБИВНОЙ ПРЕСС

ПР

МП

При движении звена 1 в направ-

лении, указанном стрелкой, пуан-

сон 3 под действием пружины 2

пробивает отверстия в мате-

риале 4.
