434

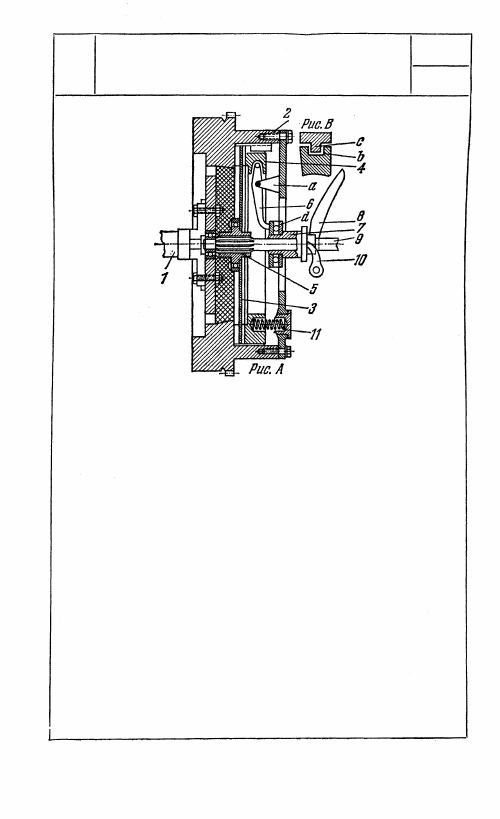

РЫЧАЖНАЯ МУФТА СЦЕПЛЕНИЯ

ПР

МС

Ведомый диск сцепления 3 (рис. А) укреплен

на втулке 5, свободно установленной на шлицах

на валу 9 коробки передач. Внутри маховика 2

помещается кольцо сцепления 4, имеющее по

своей окружности прорези b; маховик 2 имеет

выступы с, входящие в эти прорези (рис. В).

Благодаря такому креплению кольцо 4 всегда

вращается как одно целое с маховиком 2, но

может передвигаться вдоль оси последнего.

Движение от коленчатого вала 1 двигателя пере-

дается через маховик 2, кольцо 4, ведомый

диск 3 и втулку 5 валу 9 коробки передач. Вы-

ключение сцепления осуществляется при по-

мощи специального рычажного механизма. На

кронштейнах а маховика 2 шарнирно укреплены

рычаги 6, входящие своими концами в соответ-

ствующие углубления в кольце 4. При нажатии

на педаль сцепления 8 она поворачивается,

передвигая отводкой 10 муфту 7 влево. Вместе

с муфтой 7 перемещается упорный шариковый

подшипник d, нажимающий на концы рычагов 6.

Поворачиваясь, рычаги 6 передвигают вправо

кольцо 4, отводя его от ведомого диска 3. Вклю-

чение сцепления происходит при прекращении

нажатия на педаль 8 под действием пружины 11,

прижимающей кольцо сцепления 4 к диску 3.

215

11. МЕХАНИЗМЫ ИЗМЕРИТЕЛЬНЫХ

И ИСПЫТАТЕЛЬНЫХ УСТРОЙСТВ (435-452)

435

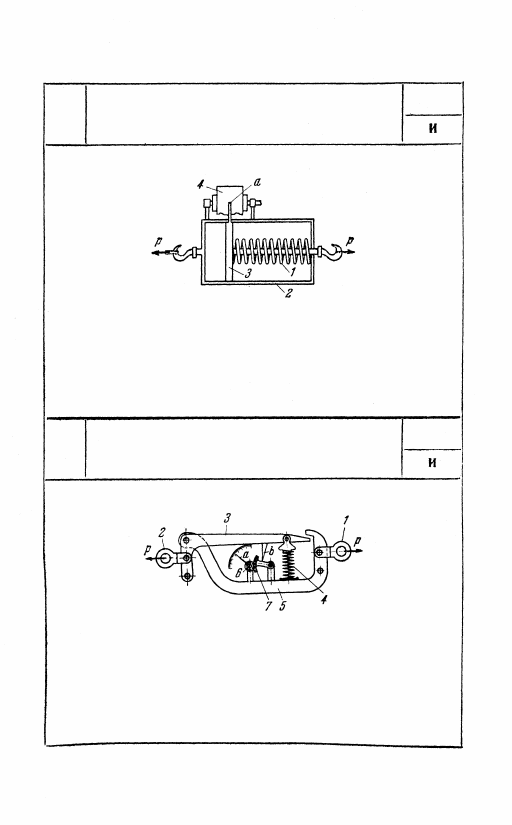

ТЯГОВЫЙ ПРУЖИННЫЙ ДИНАМОГРАФ

ПР

Тяговое усилие Р действует на винтовую измеритель-

ную пружину 1, расположенную между рамой 2

прибора и подвижной опорной шайбой 3. Дефор-

мация измерительной пружины фиксируется каран-

дашом а на движущейся бумажной ленте 4.

436

РЫЧАЖНЫЙ ТЯГОВЫЙ ДИНАМОМЕТР

ПР

Тяговое усилие Р, приложенное к серьгам 1 и 2,

передается через двуплечий рычаг 3 измерительной

пружине 4, второй конец которой упирается в раму 5

прибора. Рычаг 3 посредством упора b поворачи-

вает сектор 7 и зубчатое колесо 6 со стрелкой а,

фиксирующей величину тягового усилия Р.

216

437

РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ АРРЕТИРОВАНИЯ

СТРЕЛКИ КОМПАСА

ПР

Передвигая посредством кнопки 1 скошен-

ную пластинку 2, касающуюся изогнутой

части A пружинящего рычага 3, в направле-

нии, указанном стрелкой, можно его повер-

нуть и тем самым прижать стрелку 4 к стеклу

компаса.

438

РЫЧАЖНЫЙ ТЕНЗОГРАФ

С ОПТИКО-МЕХАНИЧЕСКИМ

УВЕЛИЧЕНИЕМ

ПР

Рычаг с острием 2 вращается вокруг непо-

движной оси A. Изменение расстояния между

остриями 1 и 2 при деформации детали вызы-

вает поворот на некоторый угол а зеркальца 3

и отражаемого им светового луча. Фотозапись

отклонения отраженного луча производится

на фотопленке 4, перемещающейся перпен-

дикулярно к чертежу.

217

И

И

439

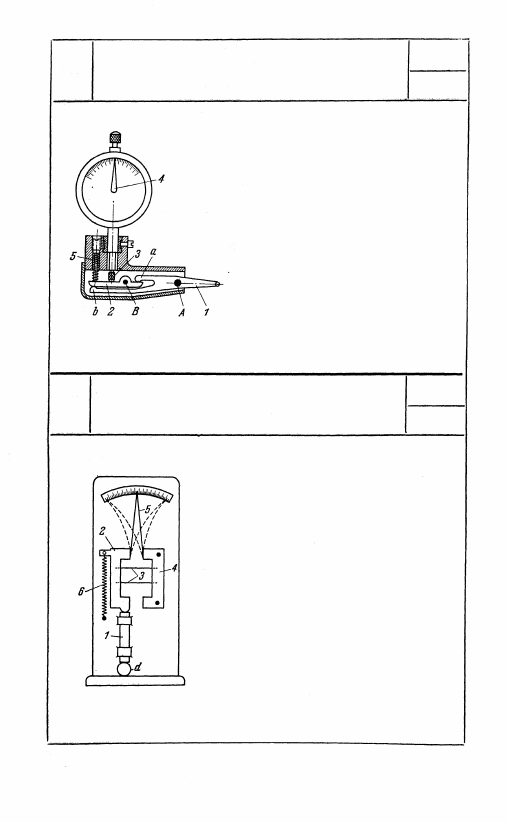

РЫЧАЖНАЯ ИЗМЕРИТЕЛЬНАЯ ГОЛОВКА

ПР

Под действием измеряемого усилия

рычаг 1 вращается вокруг непо-

движной оси А и одним из концов а

и b давит на рычаг 2, вращая его

вокруг оси В. Перемещение ры-

чага 2, находящегося в контакте

со штифтом 3 индикатора, переда -

ется стрелке 4. Пружина 5 воз-

вращает рычаг 2 в исходное поло-

жение.

440

РЫЧАЖНЫЙ МИНИМЕТР

ПР

При перемещении мерительного стерж-

ня 1 звено 2, соединенное плоскими

пружинами 3 с неподвижной план-

кой 4, отклоняет в ту или другую

сторону стрелку 5, состоящую из двух

плоских пружин. Пружина 6 служит

для прижима звена 2 к мерительному

стержню 1 и последнего — к изде-

лию d.
