МУФТА ЖЕСТКОГО СЦЕПЛЕНИЯ

С ЦЕНТРИРУЮЩЕЙ ЗАТОЧКОЙ

ПР

МС

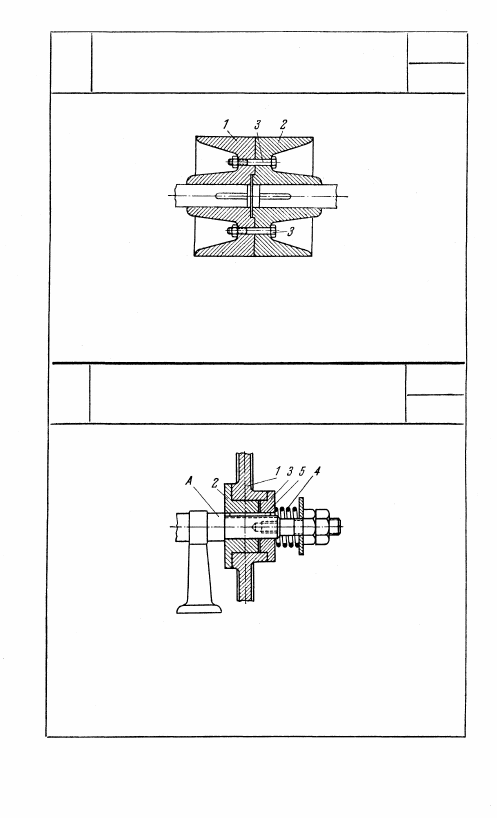

Муфта состоит из двух дисков 1 и 2,

надетых на соединяемые валы и стя-

гиваемых болтами 3. Муфта имеет

центрирующую заточку.

427

МУФТА УПРУГОГО СЦЕПЛЕНИЯ

С ПРЕДОХРАНИТЕЛЕМ

ПР

МС

Фланцы 2 и 3 муфты с помощью шпонки 5 соединены

с валом А. Между фланцами зажат с помощью

пружины 4 ведомый шкив 1. При увеличении мо-

мента сопротивления сверх установленного зна-

чения шкив 1 проскальзывает относительно флан-

цев 2 и 3.

211

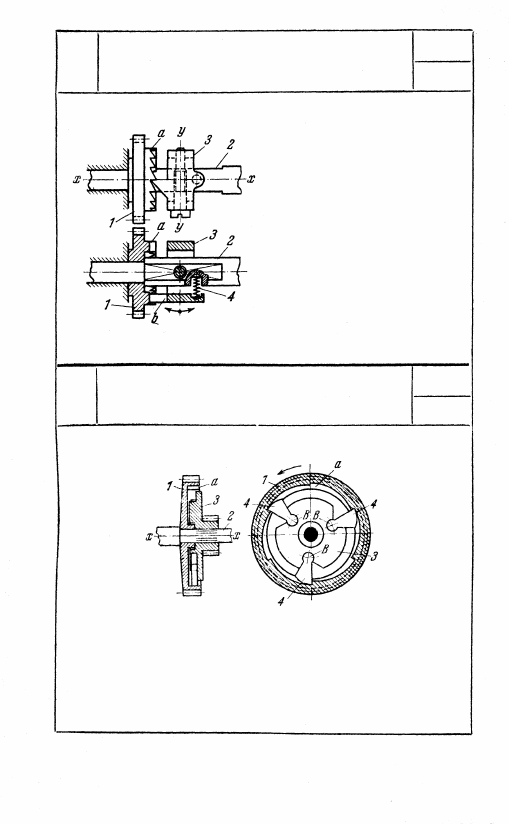

Звено 1, свободно вращающееся

вокруг оси x — х вала 2, имеет

лобовое храповое колесо с зуб-

цами а. С валом 2 жестко свя-

зано звено 3, вращающееся во-

круг оси у — у. Собачка b

звена 3 входит в зацепление

с лобовыми зубцами а, и звено 1

вращается как одно целое с ва-

лом 2. Звено 3 подпружини-

вается пружиной 4. При пере-

мене направления вращения ва-

ла 2 собачка b скользит по на-

клонным поверхностям зубцов а

и звено 1 останавливается.

429

ХРАПОВОЕ СОЕДИНЕНИЕ

С ВНУТРЕННИМ ЗАЦЕПЛЕНИЕМ

ПР

МС

Звено 1, свободно вращающееся вокруг оси х — х вала 2, имеет

на внутренней поверхности зубцы а. С валом 2 жестко связано

звено 3, имеющее три собачки 4, вращающиеся вокруг осей В.

При вращении звена 3 с валом 2 в направлении, указанном

стрелкой, звено 1 вращается как одно целое со звеном 3. При

перемене направления вращения вала 2 звено 1 останавливается.

212

428

ХРАПОВОЕ СОЕДИНЕНИЕ С ЛОБОВЫМ

ЗАЦЕПЛЕНИЕМ

ПР

МС

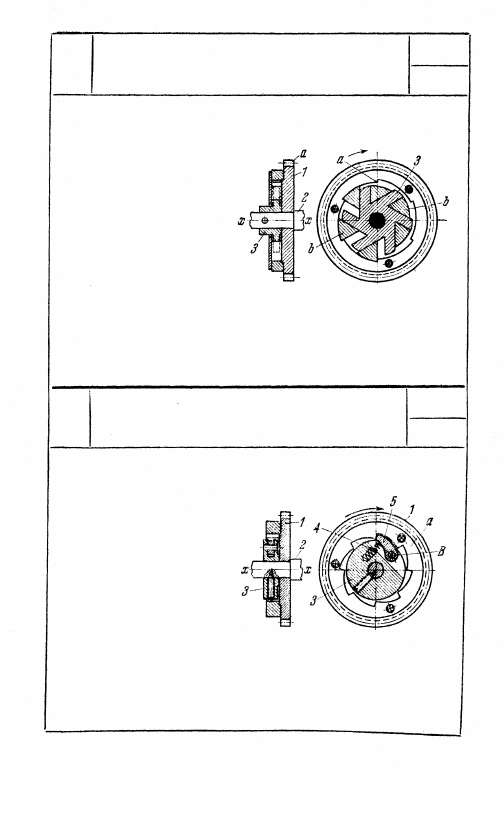

Со звеном 1, свободно

вращающимся вокруг оси

x — x, жестко связано

храповое колесо а с внут-

ренним зацеплением. С ва-

лом 2 жестко соединено

звено 3, имеющее клино-

вые скосы, по которым

скользят треугольные су-

хари b. При вращении

звена 1 в направлении,

указанном стрелкой, су-

хари b заклиниваются между зубцами храпового колеса а

и клиновыми скосами звена 3, и звено 3 с валом 2 вращаются

как одно целое со звеном 1.

Со звеном 1, свободно

вращающимся вокруг оси

x — х вала 2, жестко сое-

динено храповое колесо а

с внутренним зацеплением.

С валом 2 жестко соеди-

нено звено 3 с собач-

кой 5, вращающейся во-

круг оси В. Собачка 5 под-

пружинена пружиной 4.

При вращении звена 1

в направлении, указан-

ном стрелкой, звено 3 с валом 2 вращаются как одно целое со зве-

ном 1. При перемене направления вращения звенья 1 и 2 рас-

цепляются.

213

430

ХРАПОВОЕ СОЕДИНЕНИЕ

С ВНУТРЕННИМ ЗАЦЕПЛЕНИЕМ

ПР

МС

431

ХРАПОВОЕ СОЕДИНЕНИЕ

С ВНУТРЕННИМ ЗАЦЕПЛНИЕМ

ПР

МС

432

ШАРИКОВАЯ МУФТА СВОБОДНОГО

ХОДА

ПР

МС

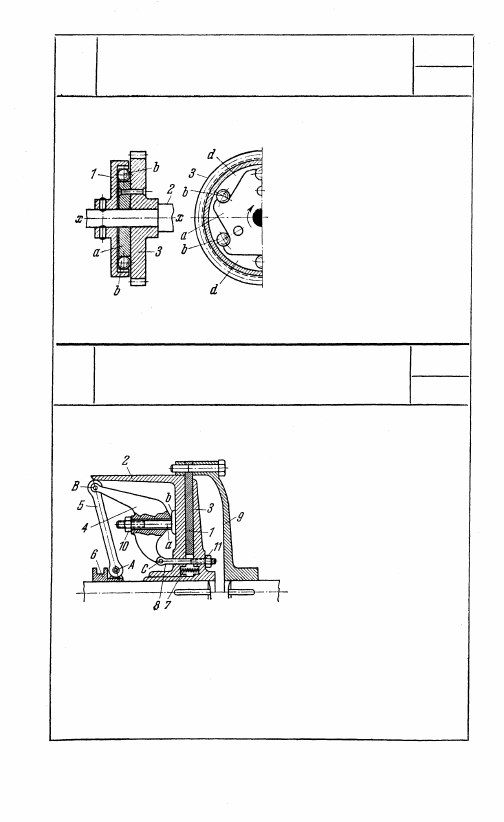

Звено 1, жестко связанное

с валом 2, вращается вокруг

оси х—x. Звено 3 со звездоч-

кой а свободно вращается

на валу 2. Шарики b, закли-

ниваясь в пространствах d,

захватывают звено 1, и вал 2

вращается как одно целое

со звеном 3. При переме-

не направления вращения

звенья 1 и 3 расцепляются.

Звено 5 входит во враща-

тельную пару A с отвод-

кой 6, скользящей вдоль

оси одного из валов,

соединенных муфтой. Зве-

но 4 входит во враща-

тельные пары В и С со

звеньями 5 и 8. Звено 8

проходит с некоторым за-

зором в отверстия дисков

2 и 3. Звено 4 имеет

упор а, скользящий по

плоскости b диска 2. При перемещении отводки 6 влево диски 2

и 3 сближаются и зажимают диск 1, жестко связанный с флан-

цем 9. Пружины 7 выключают муфту при перемещении отводки 6

вправо. Регулировка муфты производится с помощью винтов

10

 и 11.
