10. МЕХАНИЗМЫ МУФТ И СОЕДИНЕНИЙ

(416—434)

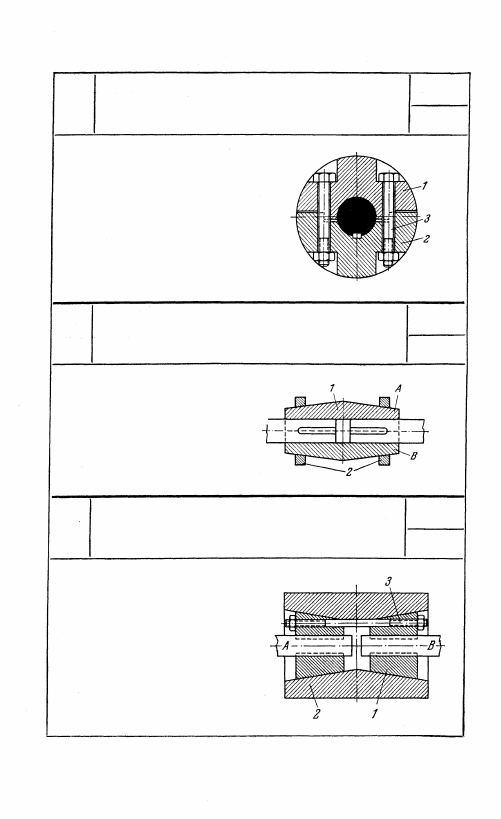

416

МУФТА ЖЕСТКОГО СЦЕПЛЕНИЯ

ПР

МС

Муфта состоит из двух полови-

нок 1 и 2, свинчивающихся бол-

тами 3.

417

МУФТА ЖЕСТКОГО СЦЕПЛЕНИЯ

С ЗАТЯГИВАЮЩИМИ КОЛЬЦАМИ

ПР

МС

Муфта 1 состоит из двух поло-

винок А и В. Кольца 2 затяги-

вают муфту на соединяемых

валах.

418

МУФТА ЖЕСТКОГО СЦЕПЛЕНИЯ

С РАЗРЕЗНЫМИ ВТУЛКАМИ

ПР

МС

Разрезные втулки 1 стягива-

ются болтами 3, зажимая валы A

и В. Втулки 1 находятся в оправ-

ке 2, имеющей двусторонний

внутренний конус.

207

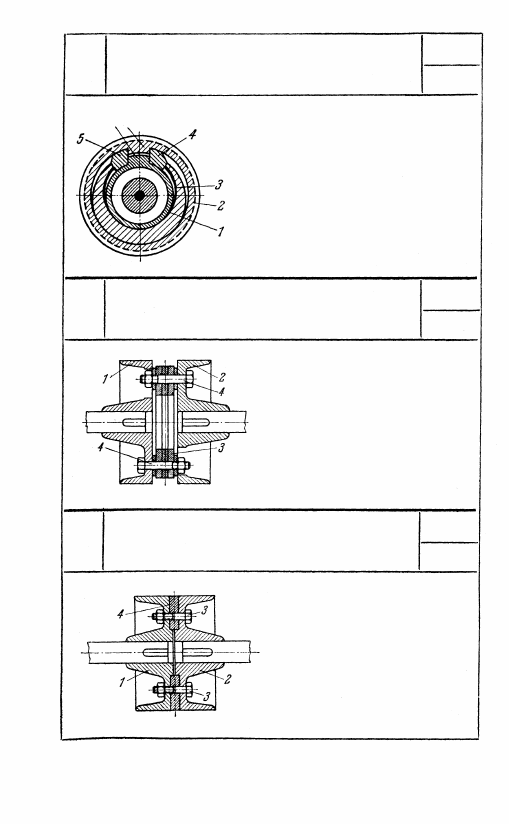

419

МУФТА УПРУГОГО СЦЕПЛЕНИЯ

ПР

МС

Ь а

420

МУФТА СЦЕПЛЕНИЯ С УПРУГИМИ

ПРОКЛАДКАМИ

ПР

МС

Муфта состоит из двух дисков

1 и 2, стянутых болтами 4.

Упругость соединения достига-

ется прокладкой упругих ко-

лец 3.

421

МУФТЫ ЖЕСТКОГО СЦЕПЛЕНИЯ

С ЦЕНТРИРУЮЩИМ КОЛЬЦОМ

ПР

МС

Муфта состоит из двух дисков 1

и 2, надетых на соединяемые

валы и стягиваемых болтами 3.

Муфта имеет центрирующее

кольцо 4.

208

Муфта состоит из концентрично рас-

положенных цилиндров 1 и 2, имею-

щих продольные гребни а и b, зажа-

тые между двумя сухарями 4 и 5,

которые стягиваются подковообразной

пружиной 3.

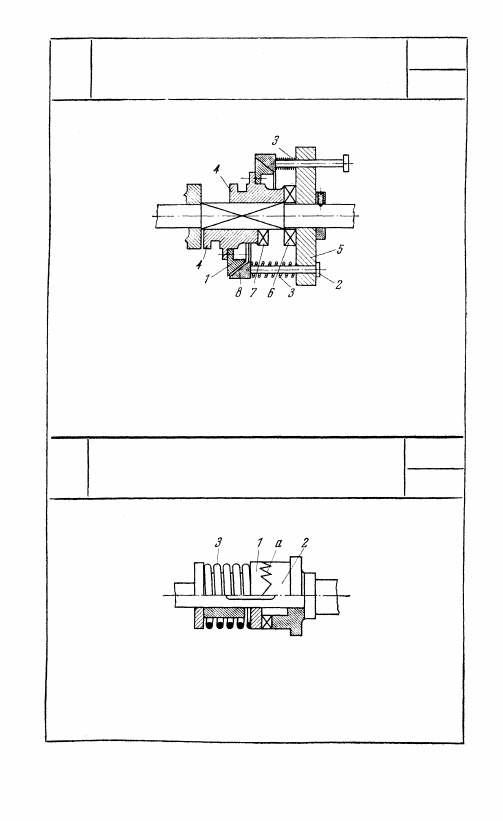

В начале включения (нижняя часть рисунка), передвигая втулку 4

вправо, вводят конус 1 в соприкосновение с конусом 8, укреп-

ленным на стержнях 2, которые двигаются в отверстиях ведо-

мого диска 5. При увеличении числа оборотов ведущего и ведо-

мого конусов 1 и 8 выше заданного дальнейшим перемещением

втулки 4 вводят в зацепление кулачки 6 и 7 (верхняя часть

рисунка). Пружины 3 обеспечивают контакт конусов.

При увеличении крутящего момента сверх допу-

стимого преодолевается сопротивление пружины 3

и нарушается сцепление между зубцами а дисков

1

 и 2.

209

423

МУФТА С ЗУБЧАТЫМ СЦЕПЛЕНИЕМ

С ПРЕДОХРАНИТЕЛЬНОЙ ПРУЖИНОЙ

ПР

МС

422

МУФТА ЖЕСТКОГО СЦЕПЛЕНИЯ

С КОНУСНЫМ СИНХРОНИЗАТОРОМ

ПР

МС

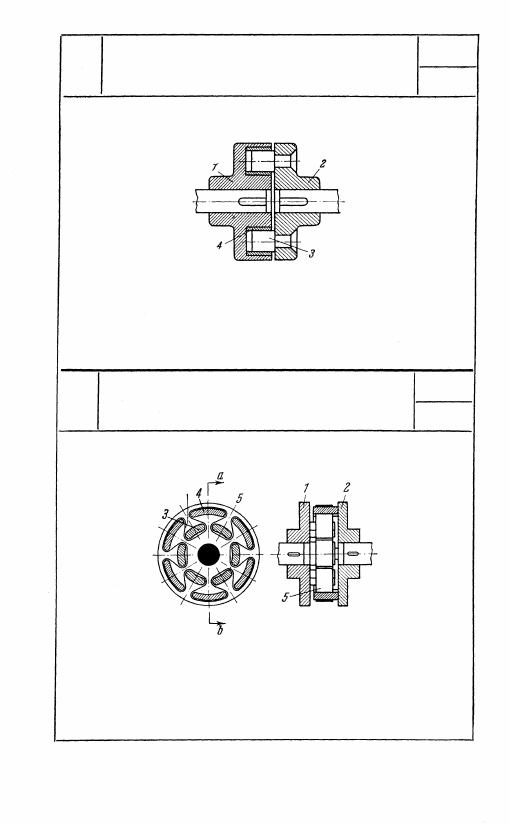

424

МУФТА УПРУГОГО СЦЕПЛЕНИЯ

СО ШТЫРЯМИ

ПР

МС

Муфта состоит из двух дисков 1 и 2.

Штыри 3, запрессованные в диске 2

и оправленные в кожаные гильзы 4,

входят в гнезда диска 1.

425

МУФТА УПРУГОГО СЦЕПЛЕНИЯ

С ЛЕНТОЙ

ПР

МС

Диски 1 и 2 упругой муфты имеют

пальцы 3 и 4, Кожаная лента 5 охва-

тывает пальцы 3 и 4, осуществляя

упругое сцепление дисков 1 и 2.

210
