УСТРОЙСТВО ДЛЯ ПИТАНИЯ

ЗАГОТОВКАМИ

ПР

СП

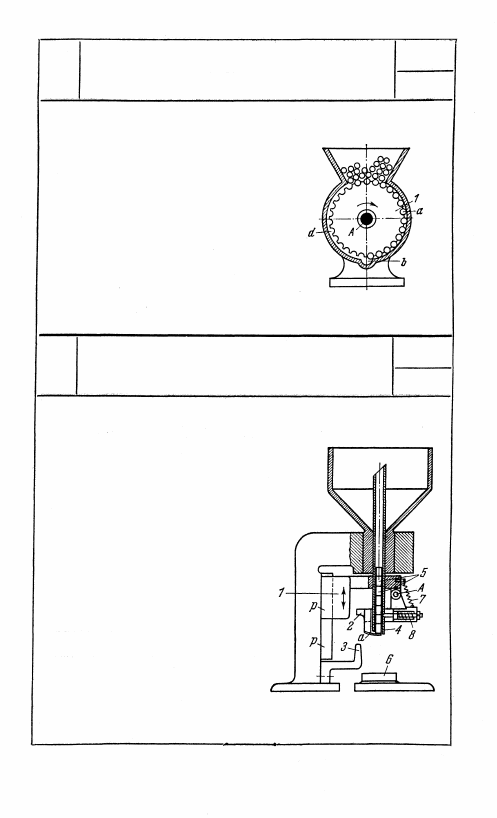

Ротор 1, вращающийся вокруг непод-

вижной оси A, имеет ячейки d, рас-

положенные на его внешней поверх-

ности. При вращении ротора заготовки а

транспортируются в приемник b, от-

куда скатываются в лоток питания

машины.

402

РЫЧАЖНОЕ ЗАГРУЗОЧНОЕ УСТРОЙСТВО

ПР

СП

Ползун 1, вместе с трубкой 4 и

рычагом 2, вращающимся вокруг

оси A, скользит по неподвижной

направляющей р — р. При пере-

мещении ползуна 1 вниз рычаг 2,

соприкасаясь с упором 3, повора-

чивается вокруг оси А. При этом

заслонка а отходит от трубки 4,

и заготовки 5 загружаются в пода-

ющее устройство 6. При перемеще-

нии ползуна 1 вверх рычаг 2 под

действием пружины 7 занимает

исходное положение, и заслонка а

закрывает выход из трубки 4,

которая вновь заполняется заго-

товками. Защелка 8 служит для

фиксации положения рычага 2.

199

403

ЗАГРУЗОЧНОЕ УСТРОЙСТВО

С ВИНТОВЫМ ШНЕКОМ

ПР

СП

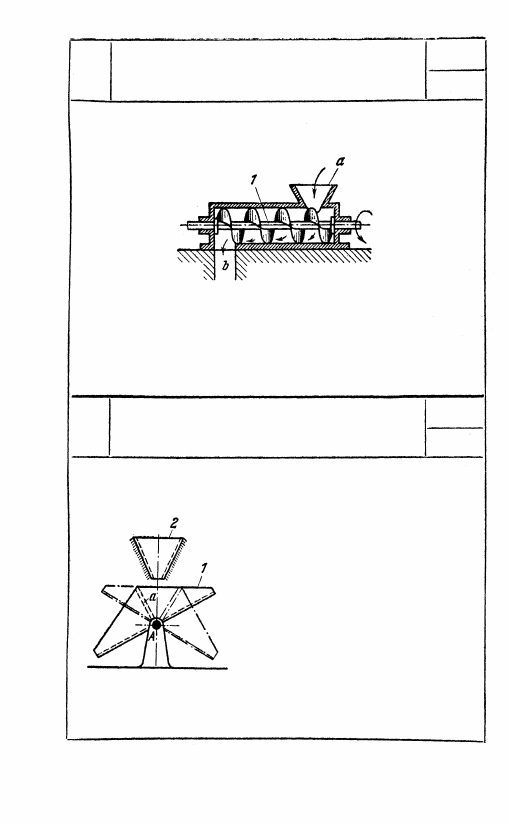

При вращении шнека 1 поступающий в шнек мате-

риал из бункера а перемещается вдоль оси шнека

и поступает в канал b.

404

РЫЧАЖНЫЙ РАЗГРУЗЧИК

ДЛЯ СЫПУЧИХ ТЕЛ

ПР

СП

Разгрузчик 1 имеет две секции, раз-

деляемые стенкой а. Каждая секция

попеременно нагружается материалом

из бункера 2 и автоматически разгру-

жается, поворачиваясь вокруг непод-

вижной оси А. На чертеже изобра-

жено сплошной линией одно предель-

ное положение. Другое предельное

положение изображено штрих-пунк-

тиром.

200

9. МЕХАНИЗМЫ РЕГУЛЯТОРОВ (405—415)

405

РЫЧАЖНЫЙ ЦЕНТРОБЕЖНЫЙ РЕГУЛЯТОР

ПР

Рг

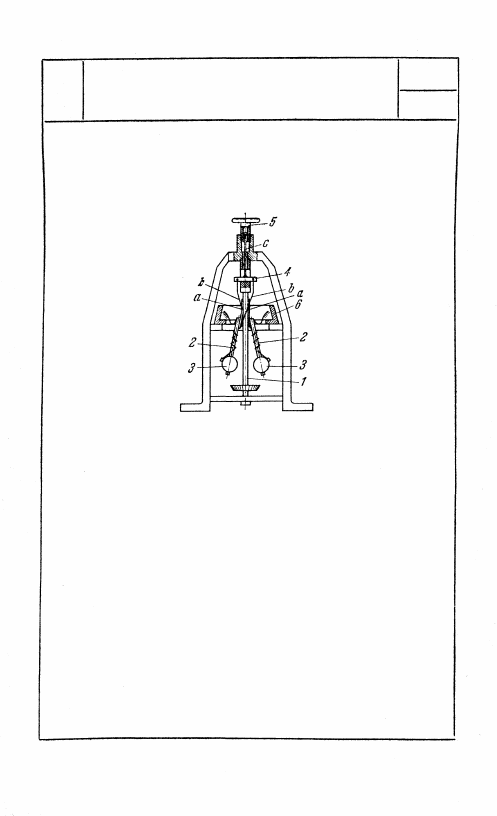

К шпинделю 1 плоскими пружинами а

прикреплены стержни 2 со скользя-

щими вдоль них шарами 3. Шары под-

вешены посредством спиральных про-

волок b к звену 4, которое может опу-

скаться и подниматься через прорезь

в утолщенной части шпинделя 1. Зве-

но 4 присоединено к тяге с, проходя-

щей через центральное отверстие

в шпинделе и закрепленной в полости

регулирующего винта 5. Стержни 2

снабжены трущимися щетками, кото-

рые, прижимаясь к конической поверх-

ности 6, производят торможение, когда

скорость вращения шпинделя стано-

вится выше допустимой.

201

406

РЫЧАЖНЫЙ ЦЕНТРОБЕЖНЫЙ РЕГУЛЯТОР

ПР

Рг

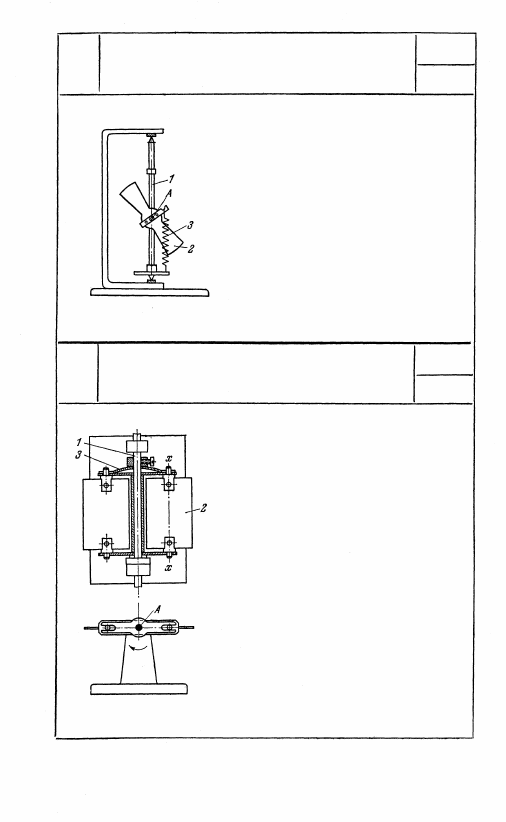

Ветрянка 2, сидящая на горизонталь-

ной оси A, укрепленной на верти-

кальной оси 1, при вращении послед-

ней под действием центробежных сил

поворачивается вокруг оси A, преодо-

левая сопротивление пружины 3. Ве-

трянка 2 при вращении испытывает

сопротивление воздуха, которое тем

больше, чем больше скорость враще-

ния оси 1.

407

РЕГУЛЯТОР С ВЕТРЯНКОЙ С ИЗМЕНЯЕМОЙ

СИЛОЙ ТОРМОЖЕНИЯ

ПР

Рг

При вращении вала 1 ветрянки вокруг

неподвижной оси A и крыльев 2,

соединенных с ним посредством фрик-

ционной муфты с изогнутой пружи-

ной З, действующей в осевом направ-

лении, производится торможение вра-

щения вала 1, величину которого можно

менять, поворачивая крылья 2 отно-

сительно оси х — x и закрепляя их.
