Механизмы в современной технике (Артоболевский) - часть 47





384

РЫЧАЖНЫЙ СОРТИРУЮЩИЙ МЕХАНИЗМ

С УПРУГИМ ЗВЕНОМ

ПР

СП

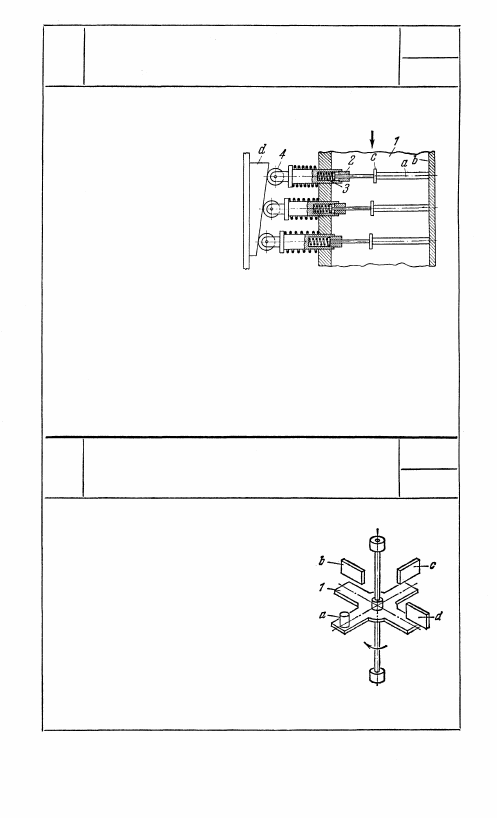

Механизм предназначен для

сортировки трубок по длине.

Из загрузочного устройства

сортируемые трубки а по-

падают в прорези поступа-

тельно движущегося транс-

портера 1. Трубки упирают-

ся одним концом в борт

транспортера 1. Другим кон-

цом трубки упираются в

грибки с, сидящие в патро-

нах 2. Грибки с фикси-

руются пружинами 3. Ролики 4, укрепленные на патро-

нах 2, при движении транспортера 1 прокатываются по непод-

вижному копиру d и устанавливают патроны на различном рас-

стоянии от опорного диска b. Трубки а, зажатые между гриб-

ками с и диском b, освобождаются против той или иной точки

копира d, в зависимости от своей длины, и падают в соответ-

ствующий приемный бункер. Сменой копира d можно настраи-

вать автомат на различные диапазоны сортировки.

385

РЫЧАЖНЫЙ СОРТИРУЮЩИЙ МЕХАНИЗМ

ПР

СП

Изделие а устанавливается на вращаю-

щуюся звездочку 1 и перемещается вместе

с ней. Над звездочкой установлены непод-

вижные губки b, c

t

 d на все уменьшаю-

щейся высоте. При вращении звездочки 1

высокие изделия сбрасываются губкой b,

нормальные — губкой с и низкие — губ-

кой d, попадая в соответствующие лотки.

191

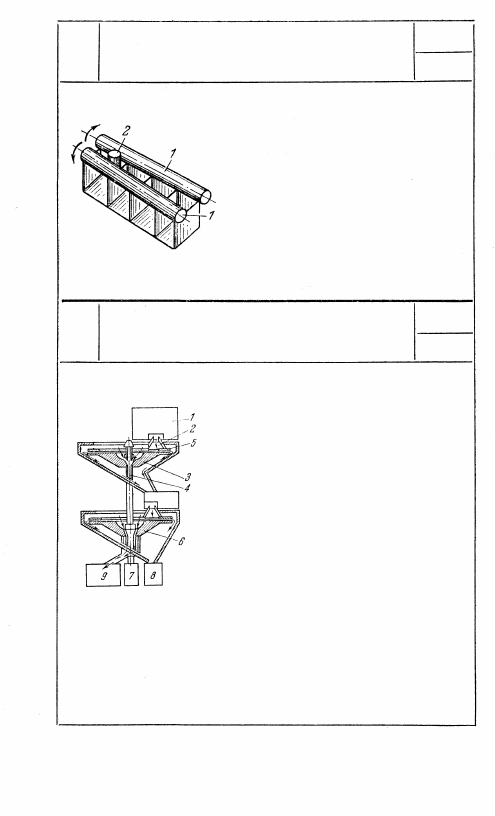

Механизм предназначен для сорти-

ровки конических роликов. Враща-

ющиеся в противоположные стороны

валики 1 с расходящимися осями

расположены под некоторым углом

к горизонту. Под действием собствен-

ного веса конические ролики 2 сколь-

зят вдоль вращающихся валиков 1,

проваливаясь в местах, соответствую-

щих их размерам.

387

СОРТИРУЮЩЕЕ УСТРОЙСТВО

ДЛЯ ЦИЛИНДРИЧЕСКИХ ДЕТАЛЕЙ

ПР

СП

Устройство сортирует цилиндрические де-

тали на три категории: с завышенными

размерами, годные и брак. Детали засы-

паются в бункер 1 и по лотку 2 посту-

пают поштучно на вращающийся диск 3,

находящийся на шпинделе 4. Центро-

бежной силой детали прогоняются в ка-

либрованную щель, которая образуется

между диском 3 и кольцом 5. Через

щель проходят детали годные и брак,

поступающие далее через кожух и лоток

на второй диск 6. Детали с завышенными

размерами снимаются съемником (на чер-

теже не показан) и направляются через

отверстие в шпинделе 4 в ящик 7. Годные и бракованные детали

с диска 6 центробежной силой подаются к калиброванной щели,

через которую проходят только детали, представляющие брак;

они попадают в кожух и скатываются в ящик 8. Годные детали

диска 6 снимаются съемником (на чертеже не показан) и направ-

ляются в ящик 9.

192

386

СОРТИРУЮЩЕЕ УСТРОЙСТВО

ДЛЯ РОЛИКОВ

ПР

СП

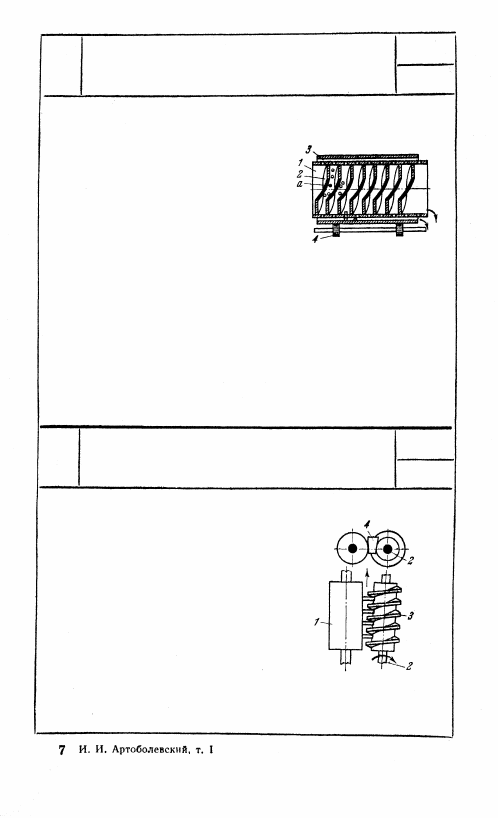

Механизм производит отделение коле-

чек, отрезанных от трубок. Цилиндр 1

с внутренними винтовыми заходами 2,

имеющий по всей поверхности отвер-

стия а, находится внутри сплошного

цилиндра 3. Цилиндр 3 лежит на кат-

ках 4, и оба цилиндра вращаются вокруг

наклонной оси. Изделия (трубки) загружаются в левый конец

цилиндра 1 и при вращении перемещаются с помощью винтовых

заходов 2 вдоль цилиндра 1. Длинные изделия, провалившиеся

в отверстия, упираются в цилиндр 3 и не могут проникнуть в по-

лость между цилиндрами, в то время как короткие (колечки) —

проваливаются в отверстия и соскальзывают между цилиндрами 1

и 3, отделяясь, таким образом, от длинных изделий. Отверстиям а

может быть придана различная форма, поэтому механизмом

можно сортировать изделия по форме или размерам.

Неподвижные валики 1 и 2 с непарал-

лельными осями образуют клиновид-

ный калибр. Вокруг валика 2 вращается

шнек 3, перемещающий изделие 4

вдоль щели клиновидного калибра.

Изделия 4 проваливаются в местах,

соответствующих их размеру.

193

388

ВИНТОВОЕ СОРТИРУЮЩЕЕ

УСТРОЙСТВО

ПР

СП

389

ВИНТОВОЕ СОРТИРУЮЩЕЕ УСТРОЙСТВО

ПР

СП

390

УСТРОЙСТВО ДЛЯ ПИТАНИЯ

ЗАГОТОВКАМИ

ПР

СП

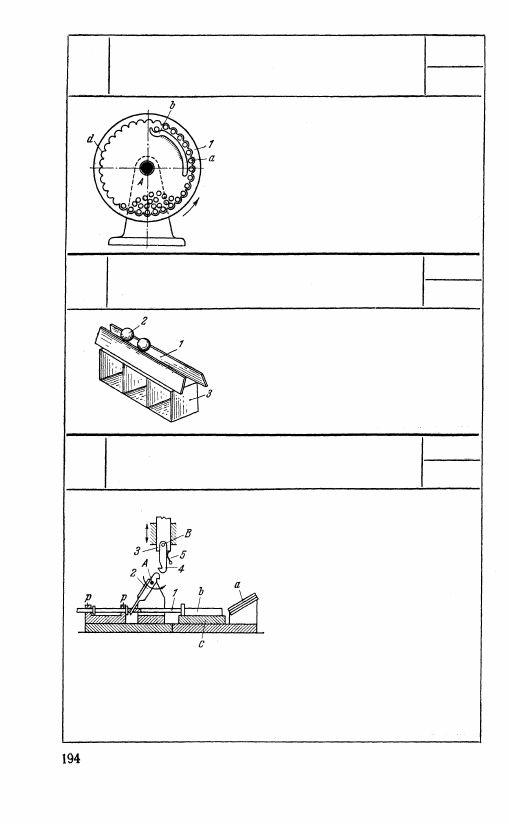

Ротор 1, вращающийся вокруг непод-

вижной оси A, имеет ячейки d, рас-

положенные на его внутренней поверх-

ности. При вращении ротора 1 заго-

товка а транспортируется в лоток b,

ведущий в питатель машины.

391

СОРТИРУЮЩЕЕ УСТРОЙСТВО

ДЛЯ ШАРИКОВ

ПР

СП

Устройство предназначено для сорти-

ровки шариков по размерам. Под дей-

ствием собственного веса сортируемые

шарики 2 скатываются по расходя-

щимся линейкам 1, поставленным на-

клонно к горизонту. Шарики в зависи-

мости от их размера проваливаются

в один из приемников 3.

392

РЫЧАЖНЫЙ МЕХАНИЗМ ПОДАЧИ

ПР

СП

Ползун 3 скользит в непод-

вижных направляющих. Рычаг 4,

входящий во вращательную па-

ру B с ползуном 3, подпружи-

нивается пластинчатой пружи-

ной 5. Рычаг 2 вращается вокруг

неподвижной оси А. Ползун 1

скользит в неподвижных направ-

ляющих р. С лотка а деталь b

поступает на неподвижную пло-

скость с. После обработки де-

таль b выталкивается ползу-

ном 1, получающим движение от рычага 2 следующим образом.

При опускании ползуна 3 рычаг 4 отжимается рычагом 2. При

обратном ходе ползуна 3 рычаг 4, принявший первоначальное

положение под действием пружины 5, захватывает своим зубом

выступ рычага 2 и поворачивает его вокруг оси A. При повороте

рычага 2 ползун 1 перемещается вправо и сбрасывает деталь.
