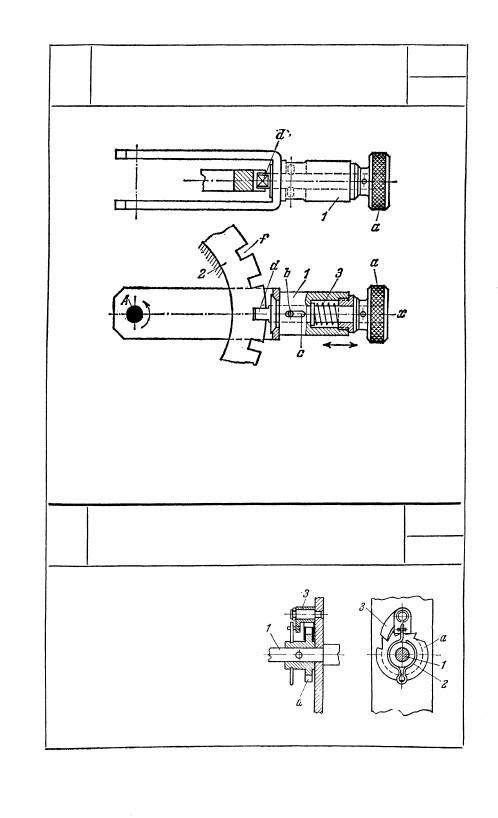

Ручка 1 вращается вокруг неподвижной оси А. Головка а имеет

палец b, скользящий в прорези с, и сухарь d, входящий в вы-

резы f неподвижной гребенки 2. Для выведения сухаря d из вы-

резов f необходимо головку а оттянуть вдоль оси x, преодоле-

вая сопротивление пружины 3, на величину, допускаемую про-

резью с. После этого ручка может быть повернута вокруг оси A;

ее положение фиксируется сухарем в одном из вырезов f гре-

бенки 2.

Храповое колесо а и жестко

связанный с ним вал 1 фикси-

руются собачкой 3, подпружи-

ненной фасонной пружиной 2.

183

367

ХРАПОВОЙ ФИКСАТОР ВАЛА

С ПРУЖИННЫМ ЗВЕНОМ

ПР

Ф

366

ФИКСИРУЕМАЯ РУЧКА

ПР

Ф

ХРАПОВОЙ ФИКСАТОР ВАЛА

ПР

Ф

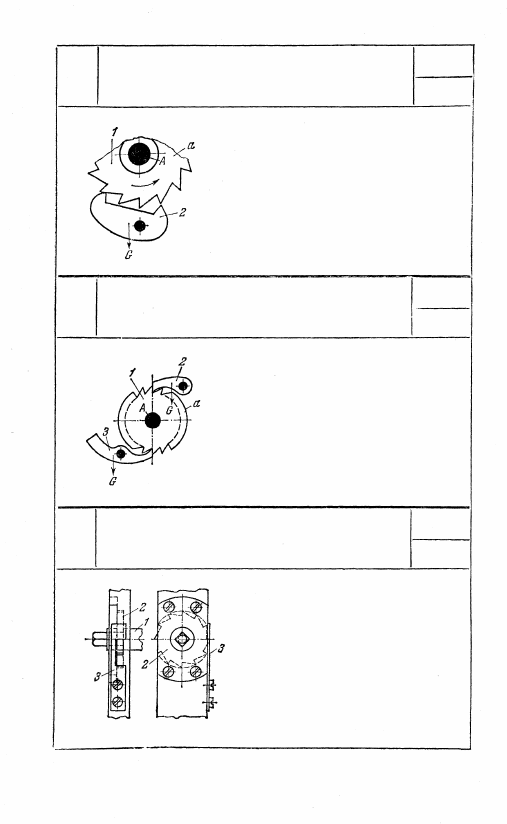

Храповое колесо 1 вращается вокруг

неподвижной оси А и фиксируется

собачкой 2 под действием ее веса G.

369

ХРАПОВОЙ ФИКСАТОР ВАЛА

С ДВУМЯ СОБАЧКАМИ

ПР

Ф

Храповое колесо 1 вращается вокруг

неподвижной оси А и фиксируется

собачками 2 и 3 под действием их

веса G.

370

ПРУЖИННЫЙ ФИКСАТОР ВАЛА

ПР

Ф

Положение вала 1 с жестко свя-

занным с ним храповым колесом 2

фиксируется плоской пружиной 3.

184

368

371

ШАРИКОВЫЙ ФИКСАТОР

ПР

Ф

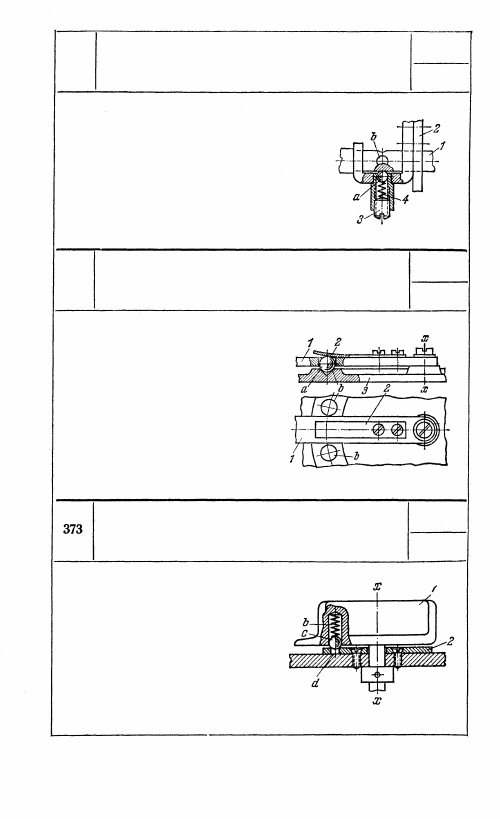

Звено 2 фиксируется относительно вала 1

шариком а, входящим в соответствующее

углубление b вала. Регулирование фик-

сатора осуществляется винтом 3, под-

жимающим через пружину 4 шарик а.

372

ШАРИКОВЫЙ ЛОБОВОЙ ФИКСАТОР

ПР

Звено 1, вращающееся вокруг оси

х — х, фиксируется относительно

неподвижного звена 3 шариком а,

входящим в углубления b, распо-

ложенные по лобовой плоскости

звена 3. Регулирование фиксатора

осуществляется плоской пружи-

ной 2.

ШАРИКОВЫЙ ЛОБОВОЙ ФИКСАТОР

ПР

Ф

Звено 1, вращающееся вокруг

оси х — х, имеет шарик с, под-

пружиненный пружиной b; фикси-

рование звена 1 осуществляется

шариком с, входящим в отверстия d,

расположенные по лобовой поверх-

ности неподвижного диска 2.

185

Ф

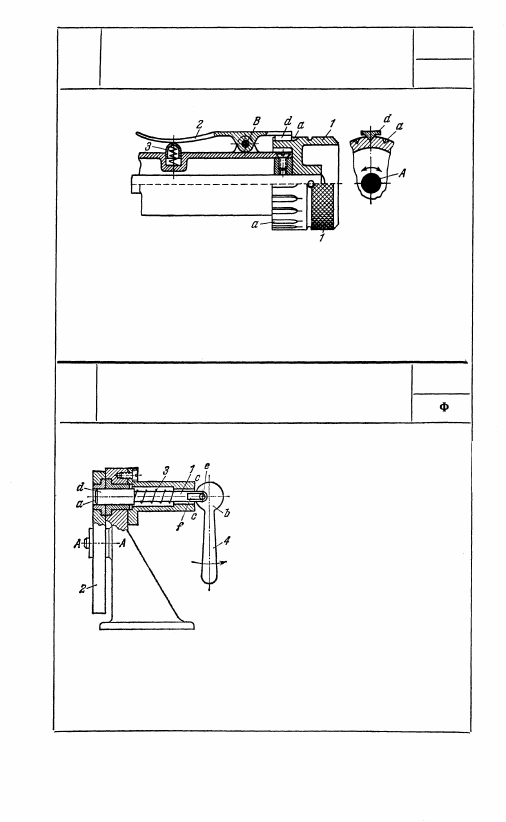

Головка 1, вращающаяся вокруг неподвижной оси A, имеет шли-

цы а. Рычаг 2, вращающийся вокруг неподвижной оси B, имеет

зубец d. Пружина 3 подпружинивает рычаг 2. При повороте

головки 1 рычаг 2 поворачивается вокруг оси B, преодолевая

сопротивление пружины 3. Головка 1 фиксируется зубцом d,

входящим в соответствующий шлиц а.

375

РЫЧАЖНО-ЭКСЦЕНТРИКОВЫЙ

ФИКСАТОР ДИСКА

ПР

Ручка 4 заканчивается эксцентри-

ком b, который при ее повороте

скользит по неподвижной плоско-

сти с — с. Палец е эксцентрика

входит в прорезь f звена 1, окан-

чивающегося защелкой d. Между

защелкой и неподвижным корпу-

сом заключена пружина 3. Диск 2,

вращающийся вокруг неподвижной

оси A, имеет отверстие а. Фикси-

рование диска 2 осуществляется

защелкой d, входящей в отверстие а

диска под действием пружины 3. Поворотом ручки 4 в направ-

лении, указанном стрелкой, звено 1 возвращается в исходное

положение.

186

374

ФИКСИРУЕМАЯ ГОЛОВКА

ПР

Ф
