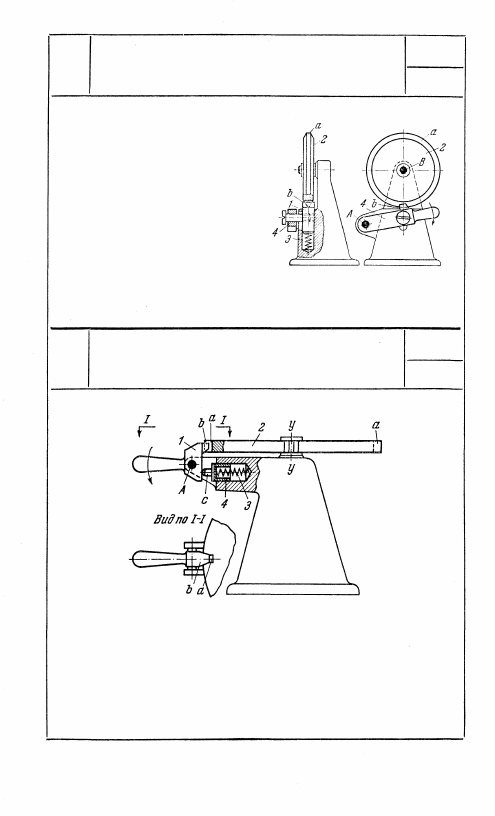

С рычагом 4, вращающимся во-

круг неподвижной оси A, свя-

зан фиксатор b, подпружинен-

ный пружиной 3. Диск 2, вра-

щающийся вокруг неподвижной

оси В, имеет клиновой пояс а.

Фиксирование диска 2 осуще-

ствляется вхождением фикса-

тора b, имеющего клиновой за-

хват, в пояс а диска под дей-

ствием пружины 3. Поворотом рычага 4 в направлении, ука-

занном стрелкой, фиксатор b возвращается в исходное положение.

377

РЫЧАЖНЫЙ ФИКСАТОР ДИСКА

ПР

Ф

Ручка 1, вращающаяся вокруг неподвижной оси A, имеет фикса-

тор b. Ползун 4, скользящий в неподвижных направляющих,

имеет палец с, скользящий по плоскости ручки 1. Пружина 3

подпружинивает ползун 4. Диск 2, вращающийся вокруг верти-

кальной оси у — у, имеет пазы а. Фиксирование положений

диска 2 осуществляется фиксатором b, входящим в пазы а, под

действием пружины 3. При повороте ручки 1 в направлении,

указанном стрелкой, фиксатор освобождает диск.

187

376

РЫЧАЖНЫЙ ФРИКЦИОННЫЙ ФИКСАТОР

ДИСКА

ПР

Ф

378

УСТРОЙСТВО ДЛЯ ФИКСАЦИИ РЕЙКИ

ПР

Ф

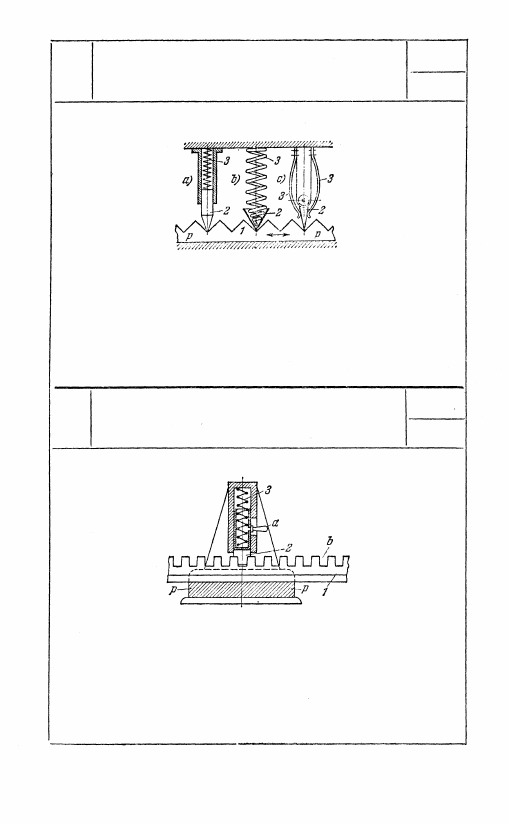

Зубчатая рейка 1 скользит вдоль непод-

вижной направляющей р — р. Звенья 2

входят в соответствующие впадины рейки 1,

где прижимаются с помощью пружины 3.

Фиксирование положений рейки 1 может

быть осуществлено одним из способов,

показанных на рисунках а, b и с.

379

УСТРОЙСТВО ДЛЯ ФИКСАЦИИ РЕЙКИ

ПР

Ф

Зубчатая рейка 1 скользит вдоль непод-

вижной направляющей р — р. Звено 2 вхо-

дит в соответствующую впадину рейки b,

где прижимается с помощью пружины 3

и фиксирует рейку. Звено 2 имеет ручку а,

с помощью которой выводится из зацеп-

ления с рейкой.

188

380

УСТРОЙСТВО ДЛЯ ФИКСАЦИИ ВАЛА

ПР

Ф

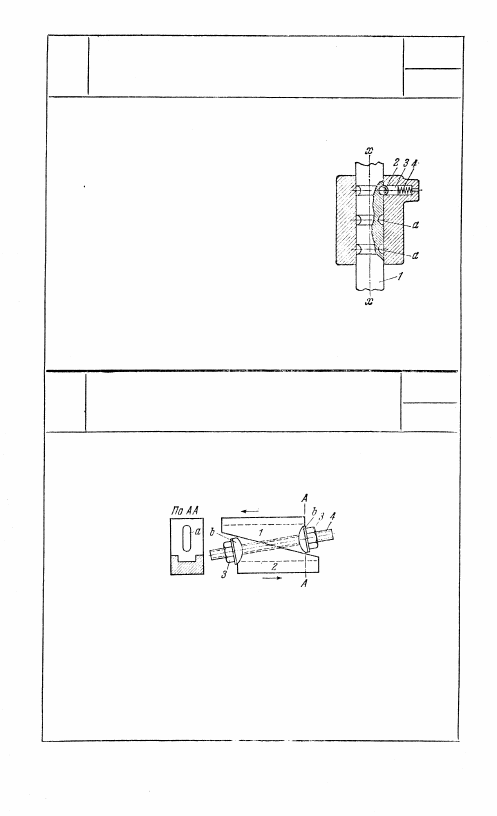

Вал 1 может вращаться вокруг непод-

вижной оси х — х и скользить вдоль

нее. Фиксирование положения вала 1

вдоль оси х — х осуществляется шари-

ком 2, входящим в одну из кольцевых

канавок а. Пружина 4 с помощью

ползуна 3 осуществляет прижим ша-

рика 2 к канавке а.

381

ВИНТОВОЕ УСТРОЙСТВО ДЛЯ ФИКСАЦИИ

ВСТРЕЧНЫХ КЛИНЬЕВ

ПР

Ф

Клинья 1 и 2 имеют овальные отвер-

стия а, в которые проходит винт 4, по кон-

цам которого имеются гайки в с дугообраз-

ными шайбами b. Требуемое положение

клиньев 1 и 2 относительно друг друга

фиксируется гайками 3 и винтом 4.

189

8. МЕХАНИЗМЫ СОРТИРОВКИ, ПОДАЧИ

И ПИТАНИЯ (382—404)

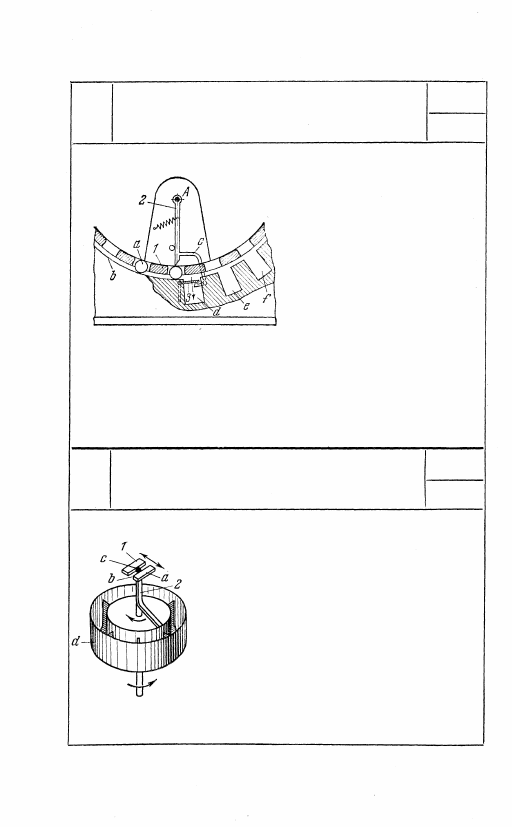

Контролируемое изделие а

перемещается по неподвиж-

ной поверхности b стойки

с помощью непрерывно вра-

щающегося колеса 1. Если

изделие а имеет размер боль-

ше заданного, то, проходя

под кромкой качающегося

вокруг неподвижной оси А

рычага 2, оно отклоняет его,

освободив с помощью защел-

ки с площадку 3, и прова-

ливается в образовавшийся люк d. Если размер изделия а

меньше заданного, то оно проходит под рычагом 2 и выпадает

в следующий люк е, в который изделие требуемого размера

не проходит. Изделие требуемого размера, пройдя люки d и e,

выпадает в следующий люк f. Таким образом происходит сор-

тировка изделий на три группы.

Измерительная губка 1 совершает возвратно-

поступательное движение, то приближаясь,

то удаляясь от неподвижной губки а, рас-

ширяя и суживая зев b калибра. Сортируе-

мые изделия с, проходящие через зев кали-

бра b, попадают в лоток 2, вращающийся

синхронно с движением губки 1, и распре-

деляются им по отсекам бункера d, сорти-

руясь на группы.

190

383

РЫЧАЖНЫЙ СОРТИРУЮЩИЙ МЕХАНИЗМ

ПР

СП

382

РЫЧАЖНЫЙ СОРТИРУЮЩИЙ МЕХАНИЗМ

ПР

СП
