Механизмы в современной технике (Артоболевский) - часть 44

358

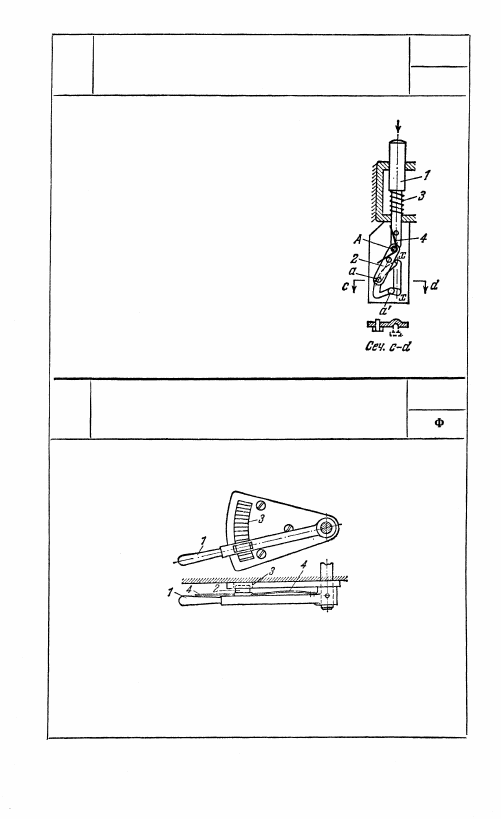

ФИКСИРУЕМАЯ ШТАНГА

ПР

При нажатии на штангу 1 в направлении,

указанном стрелкой, штифт а, укреплен-

ный на звене 2, входящем во вращательную

пару А со штангой 1 и подпружиненном

пружиной 4, движется по криволинейной

прорези до положения а'. При вторичном

нажатии на штангу 1 штифт а перево-

дится из криволинейной прорези в прямо-

линейную канавку x—х, и штанга 1 воз-

вращается в исходное положение под дей-

ствием пружины 3.

359

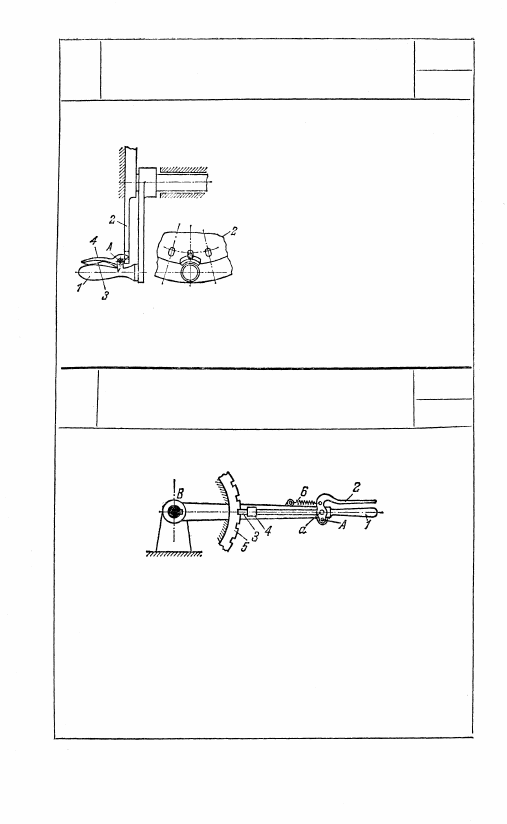

ФИКСИРУЕМЫЙ РЫЧАГ

ПР

Фиксация положений рычага 1

осуществляется защелкой 2 в

гнездах 3. Защелка 2 подпру-

жинивается плоской пружиной 4.

179

Ф

360

ФИКСИРУЕМЫЙ РЫЧАГ

ПР

Ф

Для фиксации рукоятки 1 в одном

из положений при ее вращении

служит собачка 4, поворачиваю-

щаяся под действием плоской пру-

жины 3 вокруг неподвижной оси А.

Своим правым концом собачка 4

входит в одно из отверстий непод-

вижной детали 2, тем самым фик-

сируя положение рукоятки 1.

361

ФИКСИРУЕМЫЙ РЫЧАГ

ПР

Ф

Рычаг 1 вращается вокруг неподвижной оси В.

Для фиксации рычага в требуемом положении

нажимают рукой на собачку 2, поворачивая ее

вокруг шарнира А. Защелка 3, которая соединена

шарниром а с собачкой 2 и входит в направляющую 4

с зазором, выходит при этом из паза сегмента 5.

Обратное движение защелки происходит под дей-

ствием пружины 6.

180

362

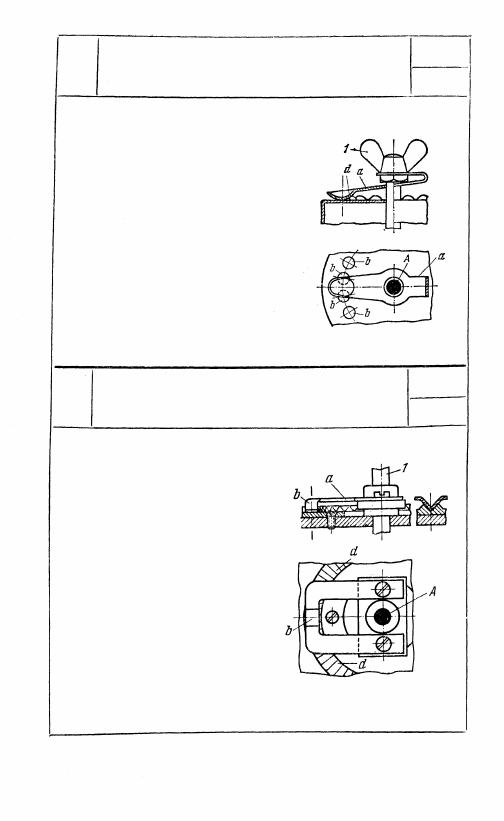

ФИКСАТОР С УПРУГИМ ЗВЕНОМ

ПР

Ф

Барашек 1, вращающийся вокруг не-

подвижной оси А, имеет упругое зве-

но а с концом d выпуклой формы.

Фиксация барашка 1 в требуемом

положении производится вхождением

конца звена а между сферическими

шляпками b стойки.

363

ФИКСАТОР С УПРУГИМ ЗВЕНОМ

ПР

Ф

Звено 1, вращающееся вокруг

неподвижной оси A, имеет упру-

гое звено а, конец b которого

входит в радиальные пазы d

стойки и фиксирует звено 1

в требуемом положении.

181

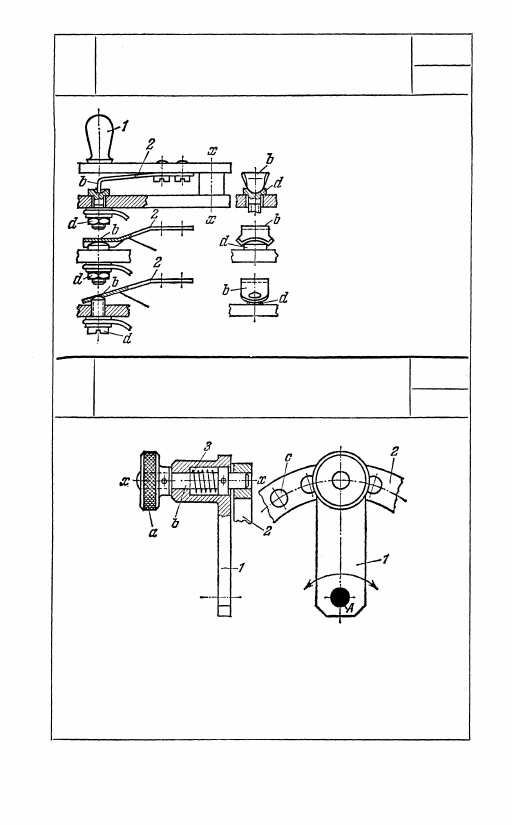

Ручка 1, вращающаяся

вокруг оси x — x, имеет

упругое звено 2, конец b

которого входит в сопри-

косновение со звеном d

стойки. Фиксация ручки 1

в требуемом положении

производится концом b,

входящим в выемку зве-

на d. На чертеже пока-

заны различные формы

возможных соединений

звена 2 и звена d.

365

ФИКСИРУЕМАЯ РУЧКА

ПР

Ф

Ручка 1 вращается вокруг неподвижной оси А. Головка а имеет

палец b, конец которого может входить в круглые отверстия с

неподвижной пластины 2. Для выведения пальца b из отвер-

стия с необходимо головку а оттянуть вдоль оси х — х, преодоле-

вая сопротивление пружины 3. После этого ручка 1 может быть

повернута вокруг оси А; ее положение фиксируется пальцем

в одном из отверстий с.

182

364

ФИКСАТОР С УПРУГИМ ЗВЕНОМ

ПР

Ф
