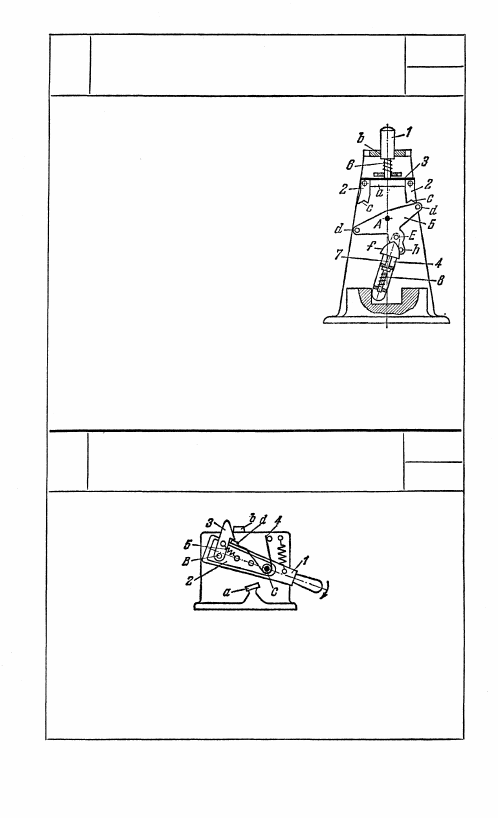

КНОПОЧНЫЙ МЕХАНИЗМ ВКЛЮЧЕНИЯ

ПР

ПВ

Звено 1, выполненное в форме кнопки,

скользящей в неподвижной направляю-

щей b, имеет перекладину а, с которой

шарнирно соединены звенья 2, фиксируе-

мые пластинчатой пружиной 3. Пружина 6

подпружинивает кнопку 1. Трехплечий

рычаг 5 вращается вокруг неподвижной

оси А и имеет пальцы d, периодически

захватываемые прорезями с звеньев 2.

Рычаг 4 входит во вращательную пару Е

с рычагом 5. Звено 7, оканчивающееся

головкой f, скользит вдоль оси рычага 4

и подпружинивается пружиной 8. При

нажатии на кнопку 1 трехплечий рычаг 5

с помощью звеньев 2 поворачивается во-

круг неподвижной оси A. Палец h, принадлежащий рычагу 5,

надавливает на головку f звена 7 и переводит рычаг 4 из

одного предельного положения в другое. Механизм проходит

по инерции предельное положение, вследствие чего и проис-

ходит переключение рычага 4.

341

РЫЧАГ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ

ПР

ПВ

Рычаг 1 и звено 2 вращаются независимо друг от друга вокруг

неподвижной оси С. Собачка 3 входит во вращательную пару В

со звеном 2 и под действием пружины 5 защелкивается на упор d

рычага 1. При движении рычага 1 в направлении, указанном

стрелкой, собачка 3, благодаря упору b, выключается, и звено 2

под действием пружины 4 вместе с собачкой 3 вращается вокруг

оси С до упора а.

171

7. МЕХАНИЗМЫ ФИКСАТОРОВ (342—381)

342

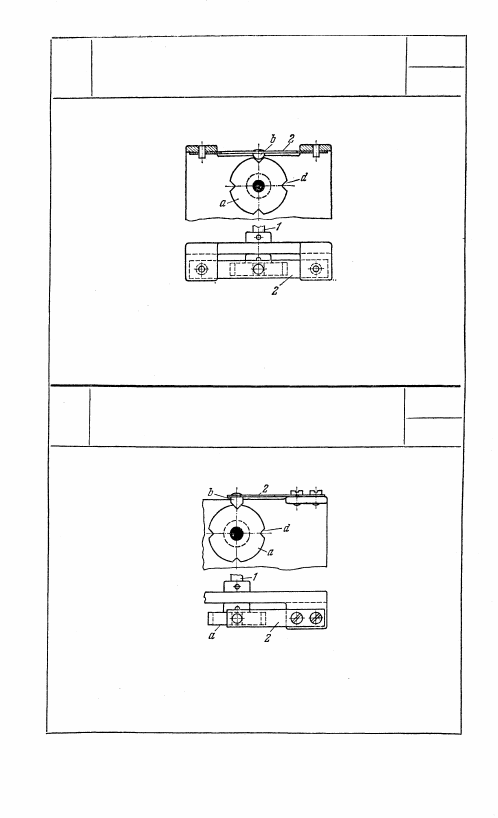

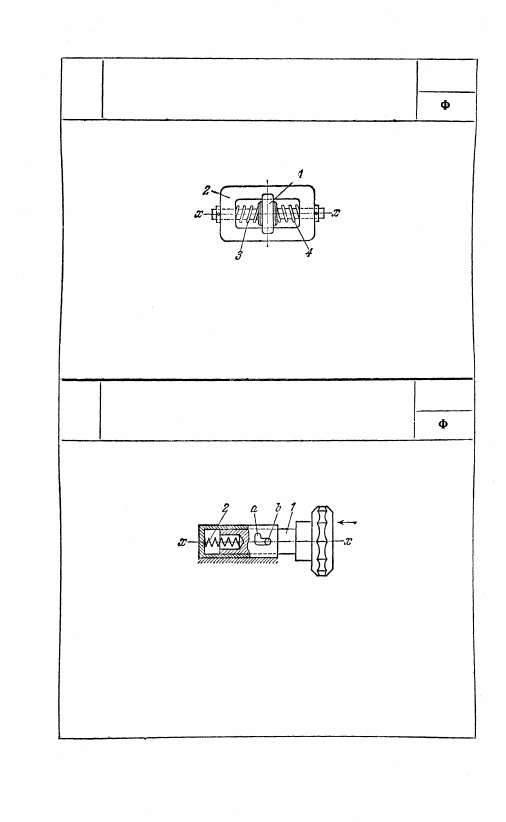

ПРУЖИННЫЙ ФИКСАТОР

ПР

Ползун 1 скользит вдоль оси

х—х. Положение ползуна 1 отно-

сительно стойки 2 фиксируется

пружинами 3 и 4.

343

ФИКСИРУЕМАЯ РУЧКА

ПР

Ручка 1, вращающаяся вокруг оси xx

и скользящая вдоль этой оси, имеет

палец b, скользящий в фасонном пазу а.

Ручка 1 подпружинивается пружиной 2.

В фиксируемое положение ручка 1

приводится движением ее вдоль оси

хx и поворотом вокруг этой оси.

172

344

ПРУЖИННЫЙ ФИКСАТОР

ПР

Ф

Звено 1, имеющее диск а с четырь-

мя вырезами d, фиксируется пру-

жиной 2, имеющей полушар b,

входящий в вырезы d.

345

ПРУЖИННЫЙ ФИКСАТОР

ПР

Ф

Звено 1, имеющее диск а с четырьмя

вырезами d, фиксируется пружиной 2,

имеющей палец b, входящий в вы-

резы d.

173

346

ПРУЖИННЫЙ ФИКСАТОР

ПР

Звено 1, имеющее диск а

с четырьмя вырезами, фик-

сируется пружинами 2.

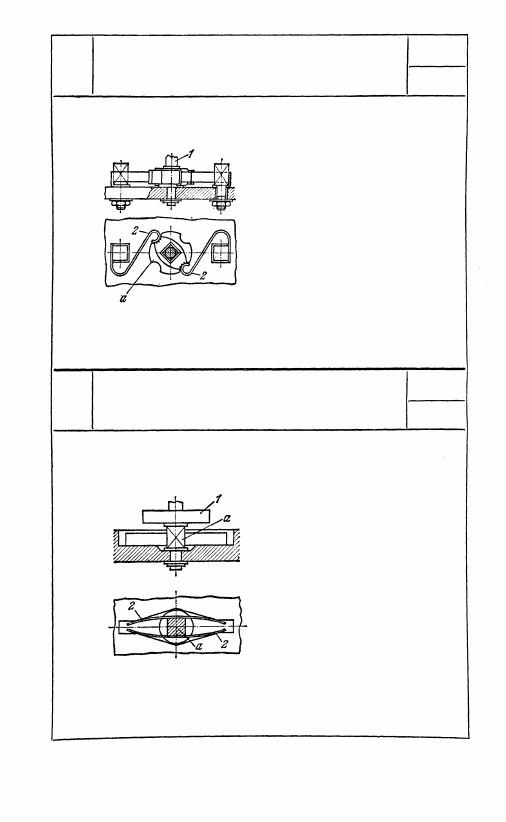

347

ПРУЖИННЫЙ ФИКСАТОР

ПР

Ф

Звено 1 фиксируется че-

тырежды за оборот пло-

скими пружинами 2, при-

легающими к сторонам

квадрата а звена 1.
