323

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ

ПР

ПВ

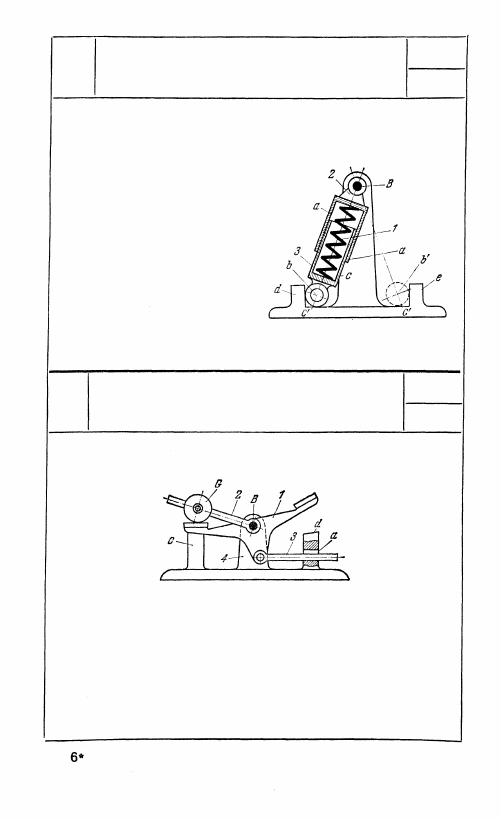

Звено 2, вращающееся вокруг

неподвижной оси В, выполнено

в виде полого стакана а. Зве-

но 3, выполненное в виде полого

стакана с, оканчивается голов-

кой b, скользящей по плоско-

сти с'—с'. Стакан с может сколь-

зить в стакане а, сжимая пружи-

ну 1, заключенную в этих ста-

канах. В положении, указан-

ном на чертеже, головка b ка-

сается упора d. При переклю-

чении головка b занимает поло-

жение b', касаясь упора е.

324

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ

ПР

ПВ

С двуплечим рычагом 1 шарнирно соединено звено 3, скользящее

в неподвижной направляющей а. Соединение звена 3 и направ-

ляющей а выполнено с большим зазором. Рычаг 2 может вращаться

вокруг неподвижной оси В независимо от рычага 1. Запор звена 3

в крайних положениях производится перекладыванием рычага 2

с перемещающимся грузом G. При этом рычаг прижимается

к одному из упоров с или d стойки 4.

163

325

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ

ПР

ПВ

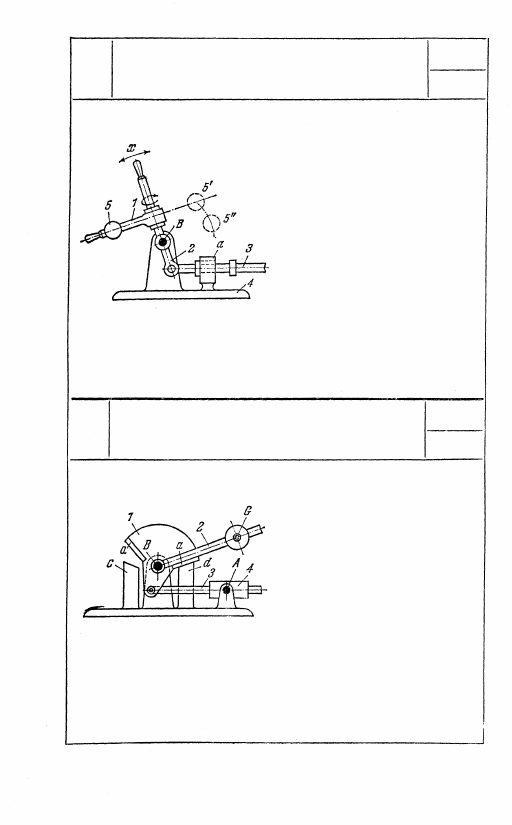

Рычаг 1 с грузом 5 вращается

вокруг оси x рычага 2. Рычаг 2

вращается вокруг неподвижной

оси В. С рычагом 2 соединена

штанга 3, скользящая в непод-

вижной направляющей а. Сое-

динение штанги 3 с направляю-

щей а выполнено с большим

зазором. Для перевода штанги 3

в крайнее левое положение не-

обходимо перевести груз из по-

ложения 5 в положение 5' путем

поворота рычага 1 вокруг продольной оси х рычага 2; после

этого груз 5 под действием собственного веса перейдет в поло-

жение 5" и тем самым повернет рычаг 2 вокруг оси В.

С сектором 1 шарнирно соеди-

нено звено 3, скользящее в на-

правляющей 4, которая может

поворачиваться вокруг непод-

вижной оси A. Рычаг 2 может

вращаться вокруг неподвижной

оси В независимо от сектора 1. Переключение звена 3 из одного

предельного положения в другое производится поворотом ры-

чага 2, воздействующего на выступы а сектора, с грузом G вокруг

оси В. При этом сектор 1 под действием силы веса груза прижи-

мается к одному из упоров с или d стойки.

164

326

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ

ПР

ПВ

327

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ

ПР

ПВ

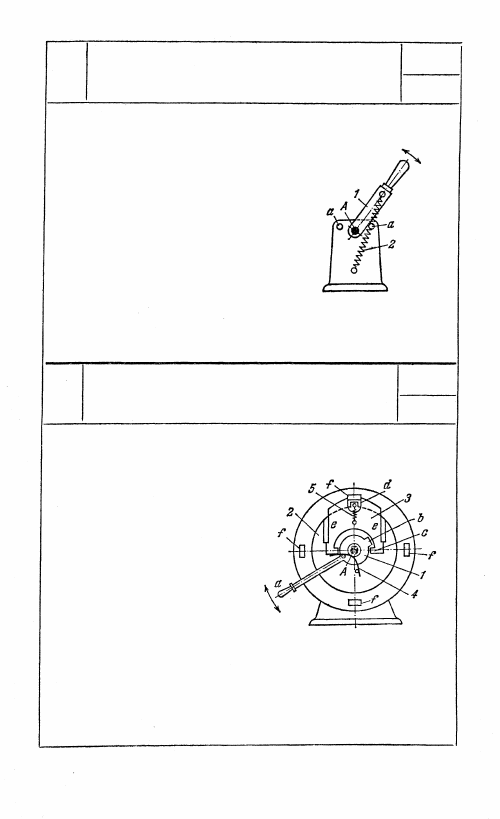

Рычаг 1, вращающийся вокруг непод-

вижной оси A, переводится из одного

предельного положения в другое. Пру-

жина 2 обеспечивает прижим рычага 1

к упорам а.

328

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ

ПР

ПВ

Звено 1, оканчивающееся рыча-

гом а, вращается вокруг непод-

вижной оси А. На звене 1

имеется выступ b, который при

повороте рычага а упирается

в выступ с замка 3, скользя-

щего в направляющих е—е зве-

на 2. На стойке имеются сухари f.

При включении сухари f входят

в прорезь d замка 3. При по-

вороте рычага а в любом на-

правлении замок 3 выводится из

зацепления со стойкой; при этом звено 2 под действием пружины 4

переводится в следующее положение. Пружина 5 осуществляет

силовое замыкание механизма.

165

329

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ

ПР

ПВ

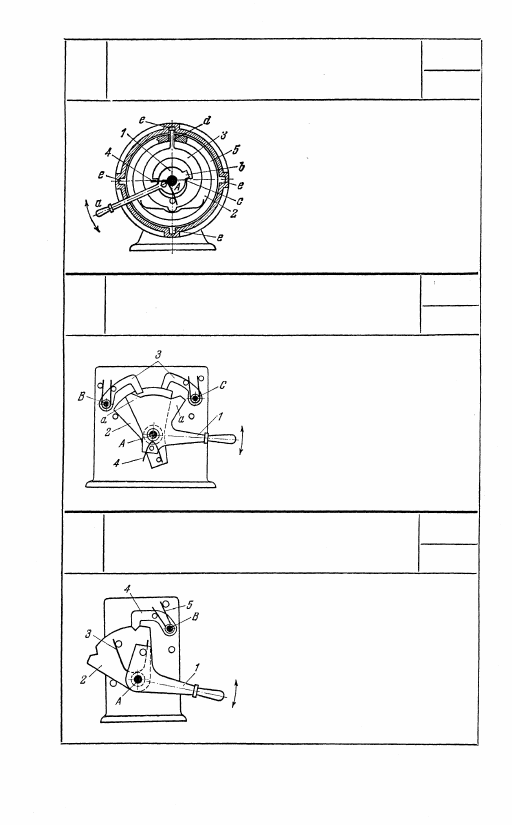

Звено 1, оканчивающееся рычагом а,

вращается вокруг неподвижной оси A.

На звене 1 имеется выступ b, который

при повороте рычага а упирается в вы-

ступ замка 3, имеющего палец d, сколь-

зящий в радиальной прорези кольца 5.

Стойка имеет прорези е. При повороте

рычага а выступ b звена 1 нажимает

на выступ с замка 3 и выводит его из

зацепления со стойкой; при этом звено 2

вместе с кольцом 5 под действием пру-

жины 4 переводится в следующее по-

ложение.

330

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ

ПР

ПВ

Рычаг 1 и сектор 2 вращаются незави-

симо друг от друга вокруг неподвиж-

ной оси A. При вращении рычага 1 он

своими выступами а выводит правую

или левую собачки 3, вращающиеся

вокруг неподвижных осей В и С, из

зацепления с сектором 2, который по-

средством пружины 4 переводится из

одного положения в другое.

331

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ

ПР

ПВ

Рычаг 1 и сектор 2 вращаются незави-

симо друг от друга вокруг неподвиж-

ной оси A. Поворотом рычага 1 вокруг

оси A сектор 2 посредством пружины 3

переводится в то или иное положение,

фиксируемое собачкой 4, вращающейся

вокруг неподвижной оси В и прижи-

маемой к сектору 2 пружиной 5.
