Механизмы в современной технике (Артоболевский) - часть 39

315

БЛОКИРУЮЩЕЕ УСТРОЙСТВО

ПР

03

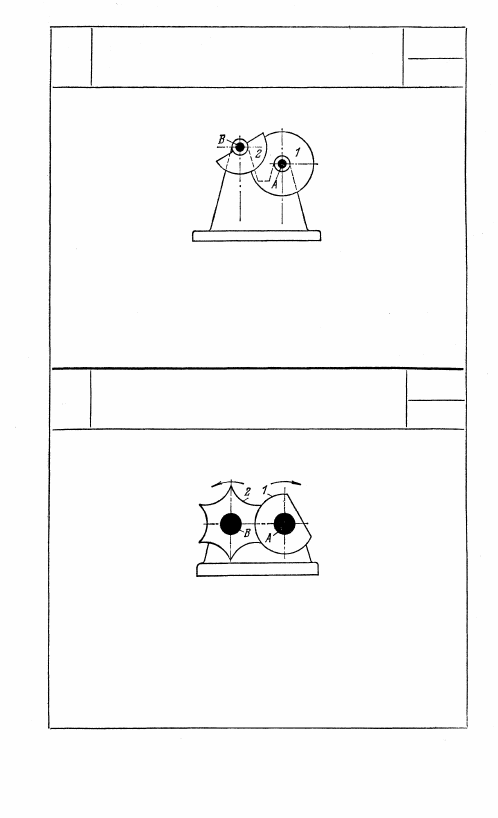

Диск 1 с дуговым вырезом вращается вокруг не-

подвижной оси A. Полудиск 2 вращается вокруг

неподвижной оси В. Блокировка движения диска 1

достигается вхождением полудиска 2 в соответ-

ствующий вырез диска 1.

316

БЛОКИРУЮЩЕЕ УСТРОЙСТВО

ПР

03

Диск 1, вращающийся вокруг неподвижной оси A,

имеет срезанную часть. Диск 2, вращающийся во-

круг неподвижной оси В, имеет шесть симметрично

расположенных дуговых вырезов. Блокировка дви-

жения диска 2 достигается вхождением срезанного

диска 1 в соответствующие вырезы диска 2. Срез

диска 1 обеспечивает вращение диска 2.

159

317

ВЗАИМНО-БЛОКИРУЮЩЕЕ УСТРОЙСТВО

ПР

03

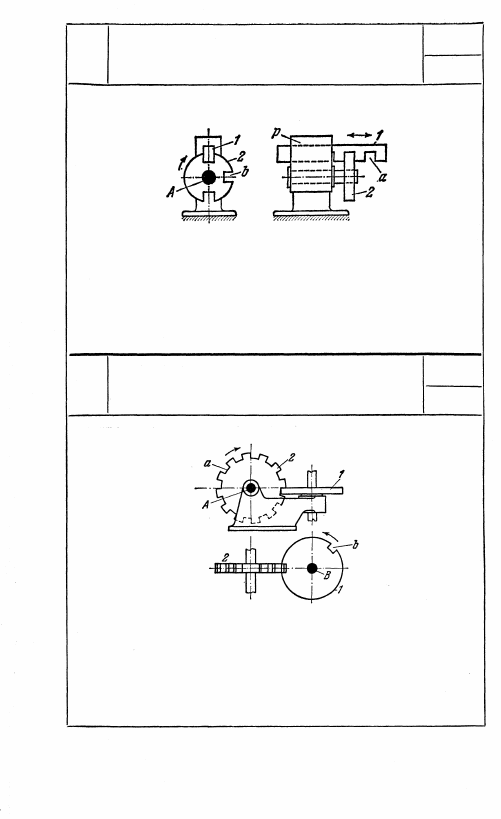

Рейка 1 с пазами а движется в неподвижных направляющих р.

Диск 2 с пазами b вращается вокруг неподвижной оси А. Рей-

ка1 с пазом а, размер которого равен ширине диска 2, дви-

гаясь возвратно-поступательно, периодически запирает диск 2,

который в свою очередь при вращении периодически запирает

рейку 1, так что одновременное движение их невозможно.

318

ВЗАИМНО-БЛОКИРУЮЩЕЕ УСТРОЙСТВО

ПР

03

Диск 1, вращающийся вокруг неподвижной оси В, имеет

пазы b. Диск 2, вращающийся вокруг неподвижной оси A,

имеет пазы а. Диск 1 с пазом b, размер которого равен тол-

щине диска 2, вращаясь периодически, запирает диск 2, кото-

рый при своем вращении также запирает диск 1, так что одно-

временное движение их невозможно.

160

6. МЕХАНИЗМЫ ПЕРЕКЛЮЧЕНИЯ, ВКЛЮЧЕНИЯ

И ВЫКЛЮЧЕНИЯ (319—341)

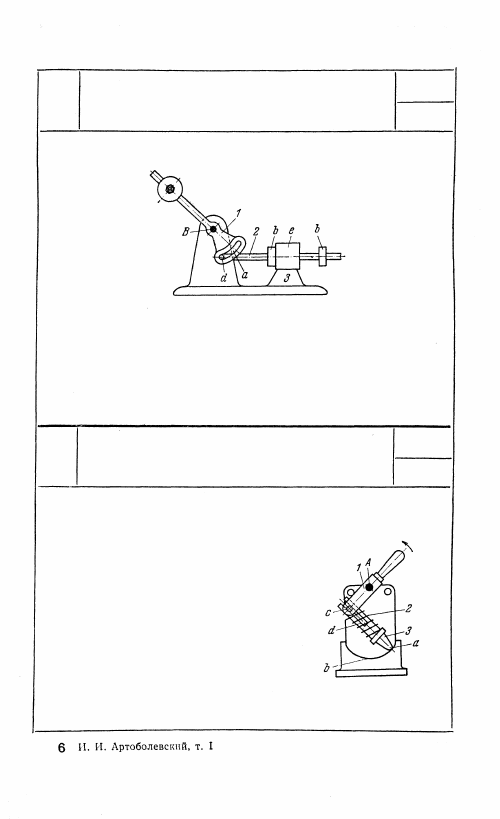

Рычаг 1, вращающийся вокруг неподвижной оси В, имеет профи-

лированный некруговой паз а. Со штангой 2 жестко связан

палец d. Штанга 2 может двигаться в направляющей е станины 3.

Ее ход ограничен двумя буртами b. Фиксирование штанги 2

в крайних положениях осуществляется поворотом рычага 1

вокруг оси В.

320

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ С ЗВЕНОМ,

ИМЕЮЩИМ СЛОЖНОЕ ДВИЖЕНИЕ

ПР

ПВ

Палец с рычага 1, вращающегося вокруг

неподвижной оси A, скользит в прорези d

звена 3, которое имеет закругленный

наконечник а, скользящий по профилиро-

ванной дорожке b стойки. Вращением

рычага 1 звено 3 переводится из одного

устойчивого положения в другое через

неустойчивое положение, соответствующее

вертикальному положению рычага 1, при

котором пружина 2 получает наибольшее

сжатие.

161

319

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ

ПР

ПВ

321

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ

С ВРАЩАЮЩИМСЯ ЗВЕНОМ

ПР

ПВ

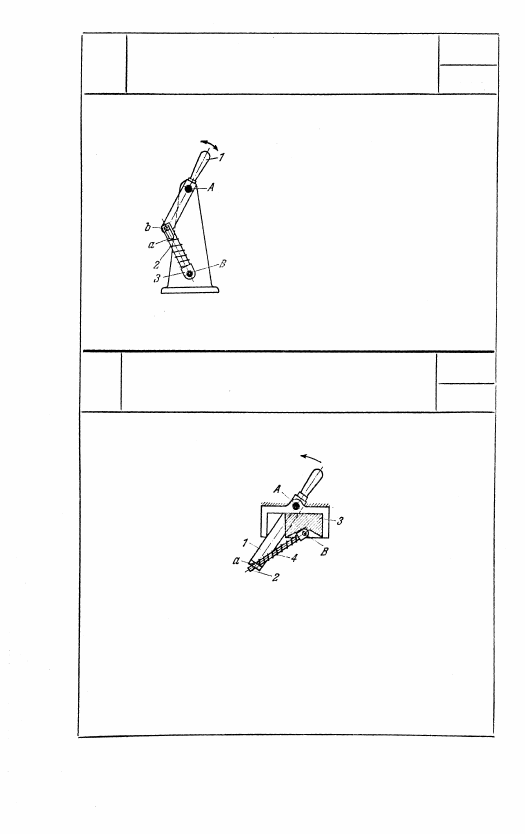

Палец b рычага 1, вращающе-

гося вокруг неподвижной оси A,

скользит в прорези а звена 3,

вращающегося вокруг неподвиж-

ной оси В. При повороте рычага

1 палец b переводит звено 3

из одного предельного положе-

ния в другое. Пружина 2 осу-

ществляет силовое замыкание

механизма.

ПР

ПВ

При вращении рычага 1 вокруг неподвижной оси А

стержень 2 скользит в отверстии а рычага 1.

При этом поступательно движущееся звено 3,

входящее во вращательную пару Б со стержнем 2,

переводится из одного предельного положения

в другое. Пружина 4 осуществляет силовое замы-

кание механизма.

162

322

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ

С ПОСТУПАТЕЛЬНО ДВИЖУЩИМСЯ

ЗВЕНОМ
