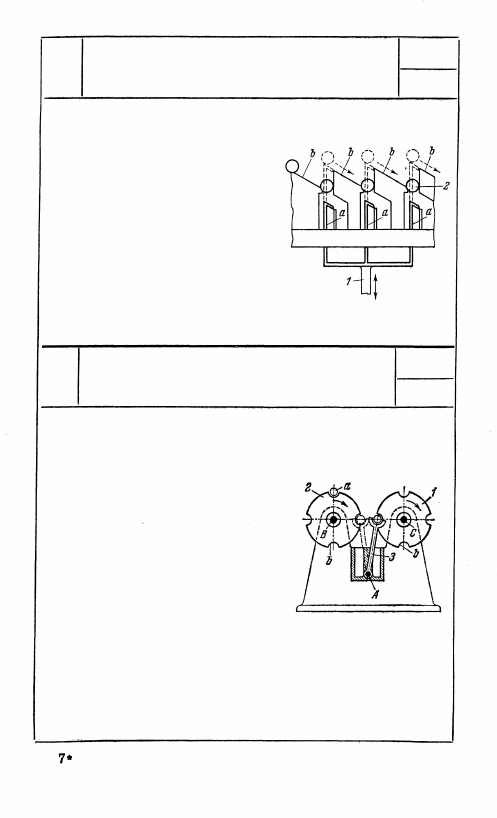

Со звеном 1, движущимся воз-

вратно-поступательно в вертикаль-

ном направлении, жестко связаны

толкатели a, которые при движении

звена 1 поднимают изделие 2, кото-

рое под действием собственного

веса перекатывается по наклонной

плоскости b неподвижной стойки

на следующую позицию.

Рычаг 3, вращающийся вокруг непод-

вижной оси A, выполнен в форме

вилки. Диски 1 и 2 вращаются вокруг

неподвижных осей С и В. Механизм

предназначен для передачи изделия а

с одной контрольной операции на дру-

гую. Диск 2, вращаясь вокруг гори-

зонтальной оси B, захватывает изде-

лие а углублениями b и подводит его

к измерительному устройству (не ука-

занному на чертеже), расположенному

против верхней точки диска 2, где

и производится контроль. По окончании контроля диск 2 пово-

рачивается на 90°, изделие а подхватывается вилкой качающегося

рычага 3 и передается на диск 1, где другое измерительное уст-

ройство также производит контроль.

195

394

РЫЧАЖНЫЙ МЕХАНИЗМ ПОДАЧИ

ПР

СП

393

РЫЧАЖНЫЙ МЕХАНИЗМ ПОДАЧИ

ПР

СП

РЫЧАЖНЫЙ МЕХАНИЗМ ПОДАЧИ

ПР

СП

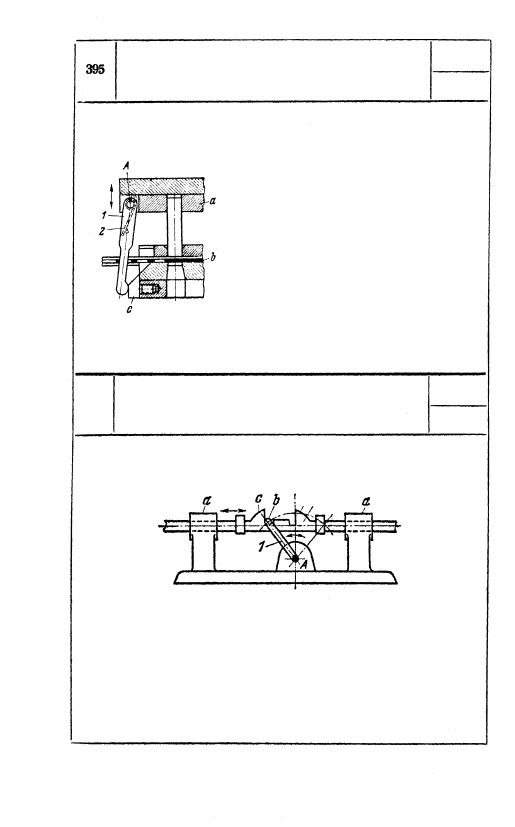

Рычаг 1 вращается вокруг оси А

пуансонодержателя а. Плоская пру-

жина 2 стремится удерживать ры-

чаг 1 в вертикальном положении.

При рабочем ходе рычаг 1 вместе

с верхней частью штампа опускается

вниз, попадая в очередное пробитое

отверстие в полосе b, упирается своим

концом в скос матрицы с, скользит

по нему и перемещает полосу b.

396

РЫЧАЖНЫЙ МЕХАНИЗМ ПОДАЧИ

С ОСТАНОВКАМИ

ПР

СП

с 2

Рычаг 1, снабженный пальцем b, качается вокруг

неподвижной оси А. Звено 2, снабженное выступа-

ми с, движется поступательно в неподвижных на-

правляющих а. При своем движении рычаг 1 за-

ставляет звено 2 двигаться возвратно-поступательно

с остановками.

196

397

УСТРОЙСТВО ДЛЯ ПОДАЧИ

МЕЛКИХ ШТИФТОВ

ПР

СП

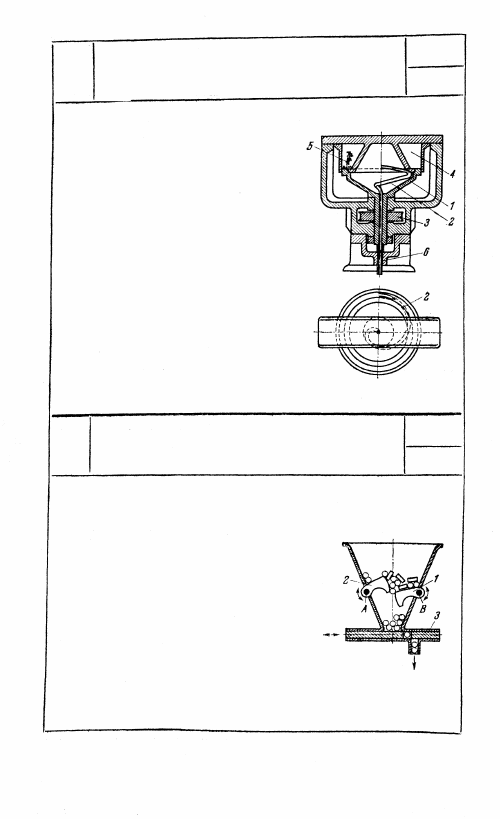

Звену 1 вместе с трубкой 2, верхний

конец которой проходит через фла-

нец звена 1, сообщается вращение по-

средством шкива 3. Резервуар 4 за-

полнен штифтами 5. При перемещении

трубки 2 в резервуаре 4 штифты 5

захватываются ею и подаются в не-

подвижную направляющую трубку 6.

398

РЫЧАЖНЫЙ МЕХАНИЗМ ПИТАНИЯ

ЗАГОТОВКАМИ

ПР

СП

Рычаги 1 и 2 качаются вокруг неподвиж-

ных осей В и А с помощью специального

устройства, не показанного на чертеже.

Короткие цилиндрические заготовки под

действием рычагов 1 и 2 принимают

необходимое для обработки положение и,

проскальзывая в щель между рычагами

1 и 2, попадают в приемник, откуда транс-

портируются возвратно-поступательно дви-

жущимся лотком 3 в питатель станка.

197

399

РЫЧАЖНЫЙ МЕХАНИЗМ ПИТАНИЯ

ЗАГОТОВКАМИ

ПР

СП

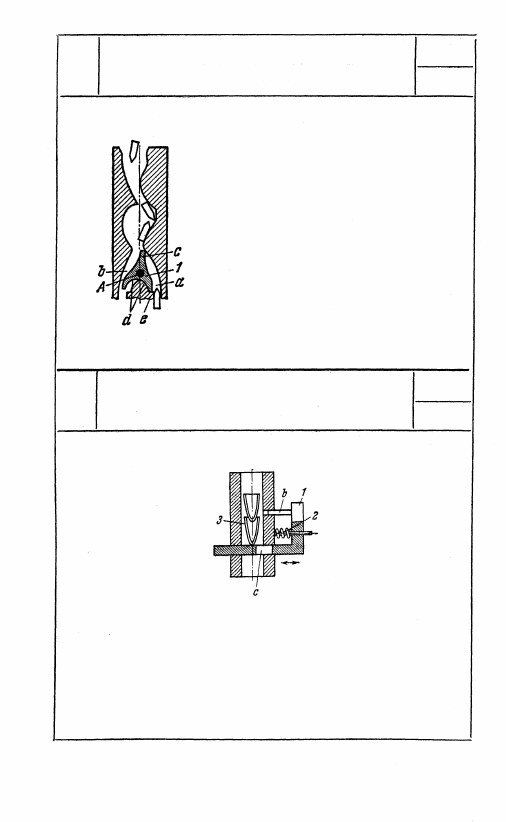

Звено 1, качающееся вокруг непод-

вижной оси A, имеет отросток с и два

отростка d. Поворачиваясь на неко-

торый угол, звено 1 отростком с по-

очередно перекрывает каналы а и b

и делит общий поток деталей на два.

Отростки d упираются в неподвижный

зуб е, фиксируя предельные положе-

ния звена 1.

400

РЫЧАЖНЫЙ МЕХАНИЗМ ПИТАНИЯ

ЗАГОТОВКАМИ

ПР

СП

Звено 1, движущееся возвратно-поступательно в не-

подвижных направляющих, имеет отверстие с и

выступ b. При движении звена 1 влево заготовка 3

падает через отверстие в звене 1 в питатель: при

этом выступ b удерживает от падения следующую

заготовку. Пружина 2 возвращает звено 1 в исход-

ное положение.

198
