479

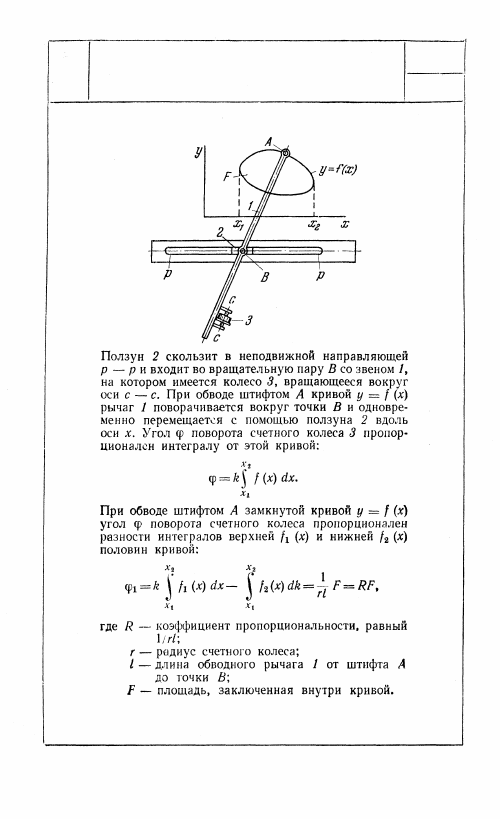

РЫЧАЖНЫЙ ИНТЕГРАТОР

ПР

МО

239

18. МЕХАНИЗМЫ СОПРИКАСАЮЩИХСЯ

РЫЧАГОВ (480—493)

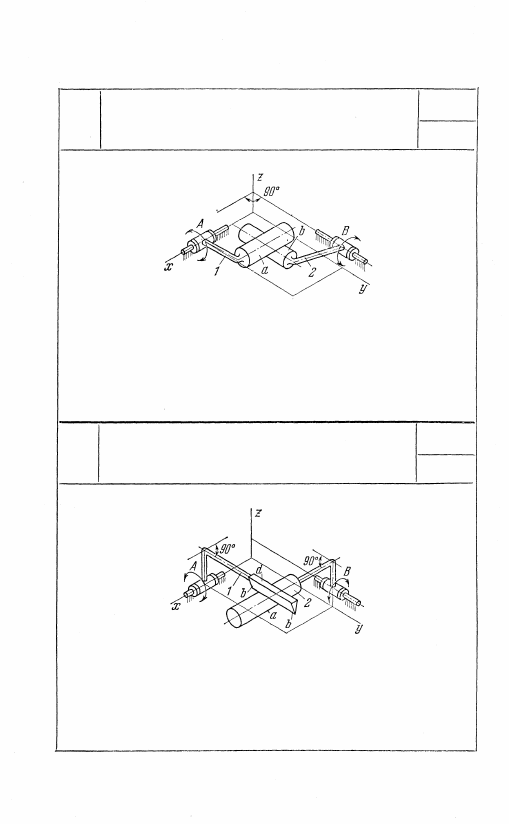

480

МЕХАНИЗМ РЫЧАГОВ

С СОПРИКАСАЮЩИМИСЯ

КРУГЛЫМИ ЦИЛИНДРАМИ

ПР

СР

Звенья 1 и 2, входящие во вращательные пары A и В со стойкой,

соприкасаются круглыми цилиндрами а и b. Ось цилиндра а

звена 1 параллельна оси вращательной пары А. Ось цилиндра b

звена 2 параллельна оси вращательной пары В.

Силовое замыкание осуществляется устройствами, не пока-

занными на чертеже. Это замечание относится и ко всем ниже-

приведенным механизмам группы СР (механизмы 481—493).

481

МЕХАНИЗМ РЫЧАГОВ

С СОПРИКАСАЮЩИМИСЯ КРУГЛЫМ

ЦИЛИНДРОМ И ПРИЗМОЙ

ПР

СР

Оси вращения звеньев 1 и 2, входящих во вращательные пары А

и В со стойкой, перпендикулярны и не пересекаются. Звенья 1

и 2 соприкасаются цилиндром а и ребром b — b треугольной

призмы d. Ось цилиндра а перпендикулярна к оси вращения

звена 2 и не пересекается с ней. Прямая b — b призмы перпен-

дикулярна к оси вращения звена 1 и не пересекается с ней.

240

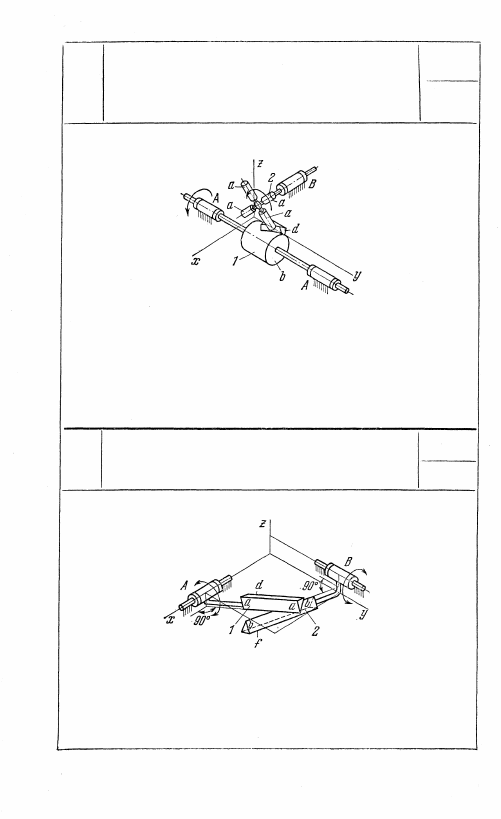

482

МЕХАНИЗМ РЫЧАГОВ

С СОПРИКАСАЮЩИМИСЯ

КРУГЛЫМ ЦИЛИНДРОМ

И ВИНТОВОЙ ПОВЕРХНОСТЬЮ

ПР

Оси вращения звеньев 1 и 2, входящих во вращательные пары А

и В со стойкой, перпендикулярны и не пересекаются. Звенья

1 и 2 соприкасаются цилиндрами а и винтовой поверхностью d,

принадлежащей цилиндру b. Оси цилиндров а звена 2 перпенди-

кулярны к оси вращения этого звена и пересекаются с ней. Ось

цилиндра b звена 1, которому принадлежит винтовая поверхность d,

совпадает с осью вращения звена 1.

Оси вращения звеньев 1 и 2, входящих во вращательные пары A

и В со стойкой, взаимно перпендикулярны и не пересекаются.

Звенья 1 и 2 соприкасаются ребрами а — а и b — b треугольных

призм d и f, перпендикулярными к осям вращательных пар A и В

и не пересекающимися с ними.

241

483

МЕХАНИЗМ РЫЧАГОВ

С СОПРИКАСАЮЩИМИСЯ ПРИЗМАМИ

ПР

СР

СР

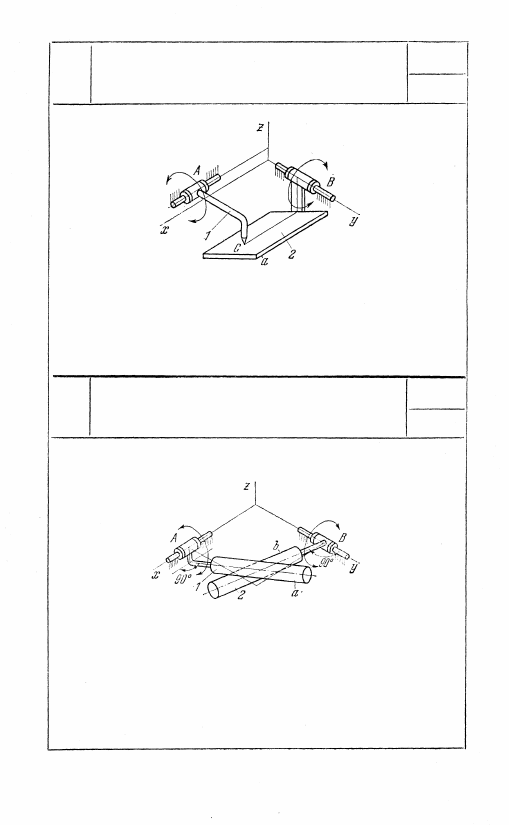

484

МЕХАНИЗМ РЫЧАГОВ

С СОПРИКАСАЮЩИМИСЯ ТОЧКОЙ

И ПЛОСКОСТЬЮ

ПР

СР

Оси вращения звеньев 1 и 2, входящих во вращательные пары A

и В со стойкой, взаимно перпендикулярны и не пересекаются.

Звенья 1 и 2 соприкасаются точкой С и плоскостью а. Плоскость а

звена 2 параллельна оси вращательной пары В.

485

МЕХАНИЗМ РЫЧАГОВ

С СОПРИКАСАЮЩИМИСЯ

КРУГЛЫМИ ЦИЛИНДРАМИ

ПР

СР

Оси вращения звеньев 1 и 2, входящих во вращательные пары А

и В со стойкой, взаимно перпендикулярны и пересекаются.

Звенья 1 и 2 соприкасаются круглыми цилиндрами а и b. Ось

цилиндра а звена 1 перпендикулярна к оси вращательной пары А

и не пересекается с ней. Ось цилиндра b звена 2 перпендикулярна

к оси вращательной пары звена 2 и пересекается с ней.

242
