19. МЕХАНИЗМЫ ПРОЧИХ ЦЕЛЕВЫХ

УСТРОЙСТВ (494—508)

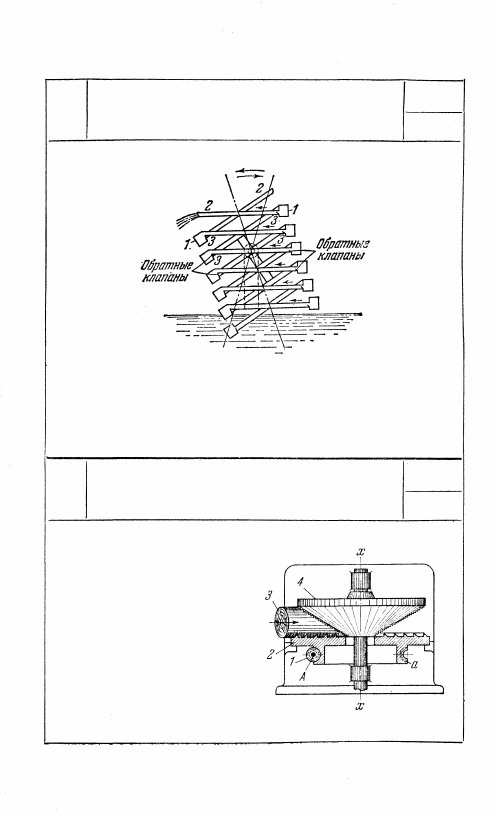

При колебательном движении системы, состоящей из ковшей 1,

соединенных трубками 2 с обратными клапанами 3, вода, пере-

текая последовательно из одного ковша в другой, подается вверх.

Обратные клапаны 3 допускают движение воды по трубкам только

в направлении, указанном стрелками.

495

ДИСКОВЫЙ РОТОРНЫЙ ДЕФИБРЕР

ПР

ЦУ

Червяк 1, вращающийся вокруг

неподвижной оси A, входит в

зацепление с червячным коле-

сом а диска 2. При вращении

червяка 1 диск 2, имеющий на

торце спиральную резьбу, пере-

мещает бревно 3 к вращающе-

муся вокруг неподвижной оси

х — x коническому ротору 4,

измельчающему древесину.

247

494

РЫЧАЖНЫЙ МАЯТНИКОВЫЙ НАСОС

ДЛЯ  Н А К А Ч И В А Н И Я ВОДЫ

ПР

ЦУ

498

РЫЧАЖНО- КОНТРОЛИРУЮЩЕЕ

УСТРОЙСТВО ВНУТРИШЛИФОВАЛЬНОГО

СТАНКА

ПР

ЦУ

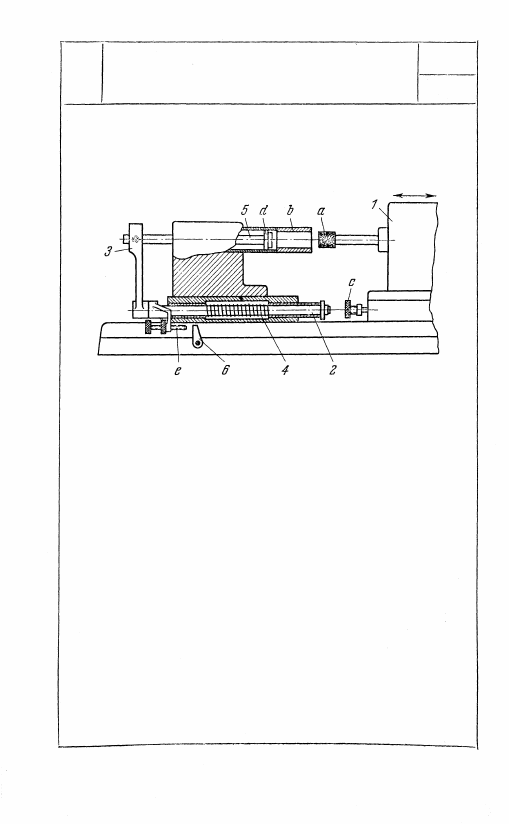

Во время шлифования шлифовальный камень а, укреплен-

ный на ползуне 1, вводится в шлифуемое отверстие изде-

лия b. Передвижной валик 2, несущий на левом конце

траверзу 3, правым концом упирается в торец винта с

на ползуне 1. При движении ползуна 1 вправо шлифоваль-

ный камень а выходит из шлифуемого отверстия изделия b;

валик 2 освобождается от упора винта с и под действием

пружины 4 также передвигается вправо, благодаря чему

калибр d, укрепленный на штоке 5, соединенном с травер-

зой 3, входит в шлифуемое отверстие изделия b. Если от-

верстие не прошлифовано на заданный размер, то калибр

не войдет в него и упорный винт е не дойдет до рычага 6.

В том случае, когда меньший диаметр двухступенчатого

калибра войдет в отверстие изделия b, упорный винт е

изменит положение регулирующего рычага 6, тем самым

изменит подачу, и начнется процесс чистового шлифова-

ния. При достижении окончательного размера в отверстие

войдет вторая ступень калибра d, упор е установит рычаг 6

в положение, при котором шлифование прекратится, и

станок остановится.

248

497

ЦИЛИНДРИЧЕСКИЙ РОТОРНЫЙ

ДЕФИБРЕР

ПР

ЦУ

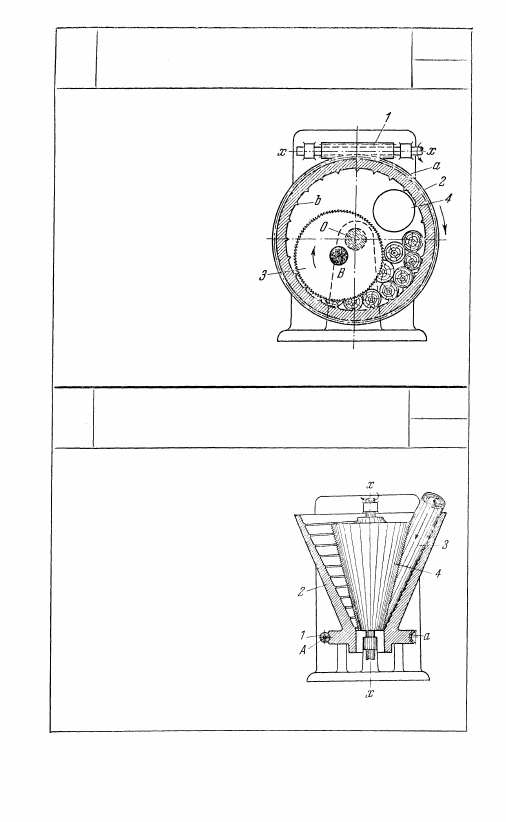

Червяк 1, вращающийся во-

круг оси х — х, входит в за-

цепление с червячным коле-

сом а барабана 2, снабжен-

ного винтовыми ребрами b,

который при вращении чер-

вяка 1 вращается вокруг не-

подвижней оси О, вследствие

чего бревна прижимаются к

быстро вращающемуся во-

круг неподвижной оси В ро-

тору 3, измельчающему дре-

весину. Окно 4 служит для

загрузки бревен в рабочее

пространство.

498

КОНИЧЕСКИЙ РОТОРНЫЙ ДЕФИБРЕР

ПР

ЦУ

Червяк 1, вращающийся вокруг не-

подвижной оси А, входит в зацеп-

ление с червячным колгсом а пат-

рона 2. При вращении червяка 1

конический патрон 2, имеющий на

внутренней поверхности винтовую

резьбу, перемещает бревно 3 вниз и

прижимает его к рабочей поверх-

ности быстро вращающегося вокруг

вертикальной оси х — х кониче-

ского ротора 4, измельчающего

древесину.

249

499

РЫЧАЖНАЯ МАЯТНИКОВАЯ ПИЛА

ПР

ЦУ

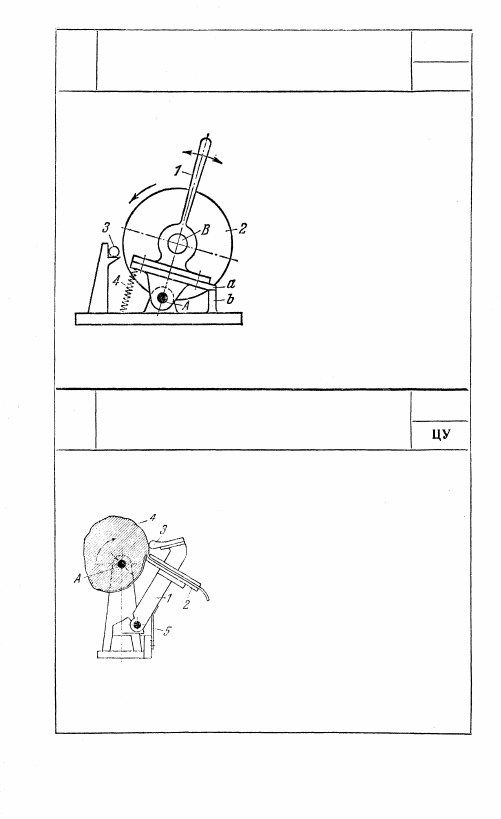

Рычаг 1, вращающийся вокруг

неподвижной оси A, имеет пилу

2, вращающуюся вокруг оси В.

При повороте рычага 1 влево

пила 2 подводится к заготовке 3.

Пружина 4 при этом сжимается

и служит для возвращения пилы

в исходное положение. Упоры а

и b фиксируют пилу в нерабочем

положении.

500

РЫЧАЖНЫЙ НОЖ ДЛЯ ОБРАБОТКИ

ПОВЕРХНОСТИ ИЗДЕЛИЙ

ПР

Рычаг 1 снабжен ножом 2 и щупом 3.

Изделие 4 вращается вокруг неподвиж-

ной оси A, совершая поступательное

движение вдоль этой оси. Автоматиче-

ская установка ножа обеспечивается

щупом, касающимся поверхности из-

делия. Перемещение изделия в направ-

лении, перпендикулярном к плоскости

чертежа, обеспечивается механизмом,

не показанным на чертеже. Нож с дер-

жавкой прижимается к обрабатывае-

мому объекту пружиной 5.
