Ill

ШАРНИРНО-РЫЧАЖНЫЕ

МЕХАНИЗМЫ

ШР

1. Механизмы четырехзвенные общего назначения

Ч (509—546). 2. Механизмы пятизвенные общего

назначения П (547—554). 3. Механизмы шестизвен-

ные общего назначения Ш (555—573). 4. Механизмы

многозвенные общего назначения М (574—587).

5. Механизмы параллелограммов Пл (588—604).

6. Механизмы антипараллелограммов А (605—607).

7. Механизмы направляющие и инверсоры НИ

(608—703). 8. Механизмы для математических опера-

ций МО (704—708). 9. Механизмы с остановками О

(709—725). 10. Механизмы для воспроизведения кри-

вых В К (726—734). 11. Механизмы грейферов киноап-

паратов ГК (735—743). 12. Механизмы весов В (744—

758). 13. Механизмы муфт и соединений МС (759—763).

14. Механизмы сортировки, подачи и питания СП

(764—769). 15. Механизмы предохранителей Пд(770—

772). 16. Механизмы регул яторовРг (773—776). 17. Ме-

ханизмы измерительных и испытательных устройств

И (777—784). 18. Механизмы фиксаторов Ф (785).

19. Механизмы грузоподъемных устройств Гп (786—

790). 20. Механизмы пантографов Пт (791—812).

21. Механизмы тормозов Тм (813—831). 22. Меха-

низмы молотов, прессов и штампов МП (832—833).

23. Механизмы прочих целевых устройств ЦУ

(834—867).

1. МЕХАНИЗМЫ ЧЕТЫРЕХЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (509—546)

Предельные положения C'D и C"D коромысла 3 лежат на прямой,

проходящей через точку А. Углам прямого и обратного хода

коромысла 3 соответствуют углы поворота кривошипа 1 на 180°.

Отрезок С'С" равен двум длинам кривошипа 1.

257

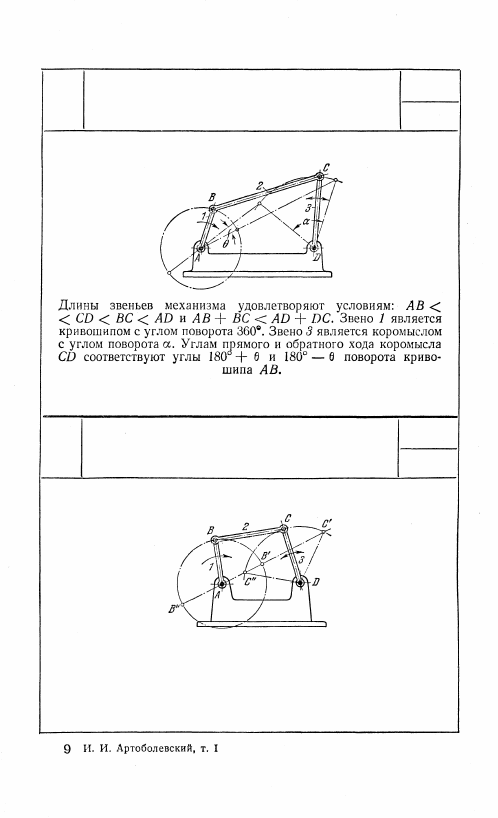

509

ЧЕТЫРЕХЗВЕННЫЙ ШАРНИРНЫЙ

КРИВОШИПНО-КОРОМЫСЛОВЫЙ МЕХАНИЗМ

ШР

Ч

510

ЧЕТЫРЕХЗВЕННЫЙ ШАРНИРНЫЙ

КРИВОШИПНО-КОРОМЫСЛОВЫЙ МЕХАНИЗМ

ШР

Ч

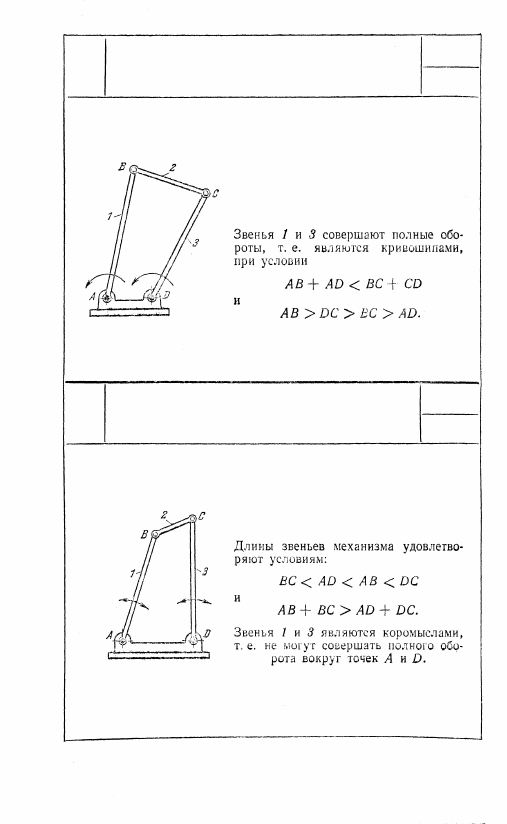

511

ЧЕТЫРЕХЗВЕННЫЙ ШАРНИРНЫЙ

ДВУХКРИВОШИПНЫЙ МЕХАНИЗМ

ШР

512

ЧЕТЫРЕХЗВЕННЫЙ ШАРНИРНЫЙ

ДВУХКОРОМЫСЛОВЫЙ МЕХАНИЗМ

ШР

258

Ч

Ч
