Механизмы в современной технике (Артоболевский) - часть 18

1. МЕХАНИЗМЫ РЫЧАГОВ (114—152)

114

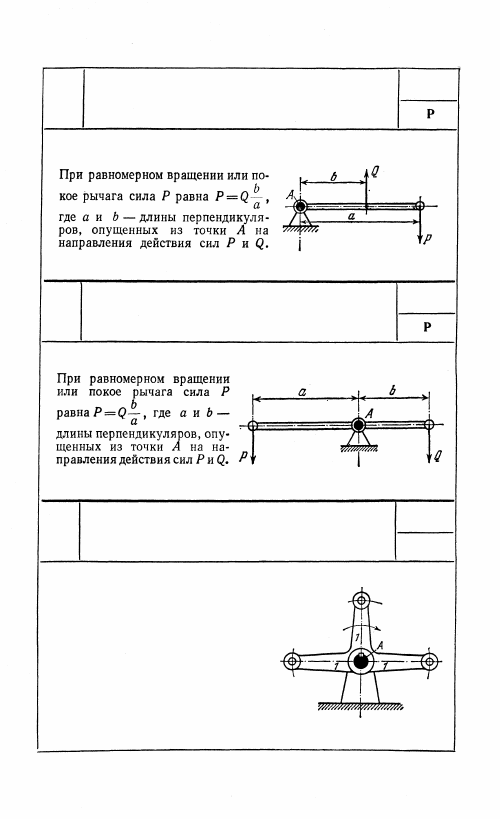

ОДНОПЛЕЧИЙ РЫЧАГ

ПР

115

ДВУПЛЕЧИЙ РЫЧАГ

ПР

116

ТРЕХПЛЕЧИЙ УГЛОВОЙ РЫЧАГ

ПР

Рычаг 1 вращается вокруг непод-

вижной оси А. Поворот рычага 1

происходит за счет усилия, прило-

женного к любому из его концов.

75

Р

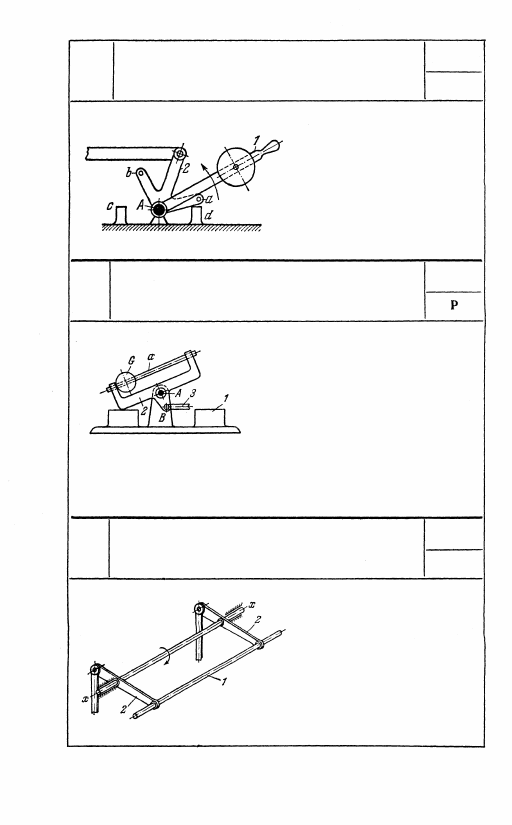

Рычаги 1 и 2 свободно вра-

щаются вокруг неподвижной

оси А. При перемещении из

одного предельного положе-

ния в другое рычаг 1, воз-

действуя на пальцы а или b

рычага 2, доводит его до упо-

ров d или с.

118

РЫЧАГ С ПЕРЕМЕЩАЮЩИМСЯ ГРУЗОМ

ПР

Звено 2 вращается вокруг непод-

вижной оси А. Груз G может сво-

бодно перемещаться вдоль штан-

ги а звена 2, которое входит во

вращательную пару В с ведущим

звеном 3. Фиксация звена 2 произ-

водится перемещением груза G с одной стороны штанги на

другую: при этом звено 2 ложится то на одну, то на другую

опору стойки 1.

119

СПАРЕННЫЙ ДВОЙНОЙ РЫЧАГ

ПР

Рычаг 2 вращается вокруг

оси х — х. Поворот двойного

рычага 2 происходит за счет

усилия, приложенного к руч-

ке 1.

76

117

ГРУЗОВОЙ РЫЧАГ

ПР

Р

Р

120

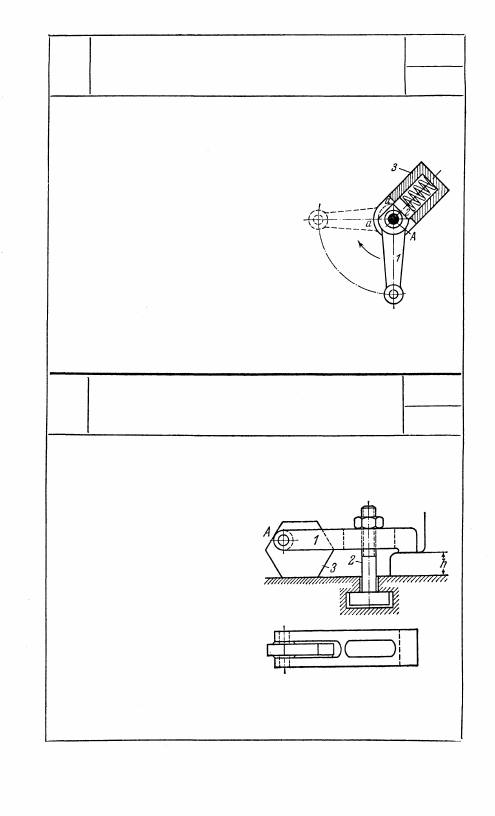

РЫЧАГ С ПРУЖИНОЙ ДЛЯ УСТАНОВКИ

ЕГО В ДВУХ ПОЛОЖЕНИЯХ

ПР

Рычаг 1 вращается вокруг неподвиж-

ной оси A и удерживается в крайних

положениях пружиной, воздействую-

щей на ползун 2. При повороте рычага 1

в положение, показанное на чертеже

штриховой линией, соприкосновение

рычага 1 с ползуном 2 происходит по

плоскости а — а. Цилиндр 3 неподви-

жен.

121

РЫЧАГ С ЗАТЯГИВАЮЩИМ БОЛТОМ

ПР

Вращающийся вокруг оси А

шестигранника 3 рычаг 1 может

быть закреплен болтом 2 в поло-

жении, указанном на чертеже.

Ось А расположена эксцентрич-

но, что позволяет уменьшить пе-

рекос рычага при закреплении

различных по высоте h предметов

постановкой шестигранника на

ту из граней, при которой пере-

кос будет минимальным.

77

Р

Р

122

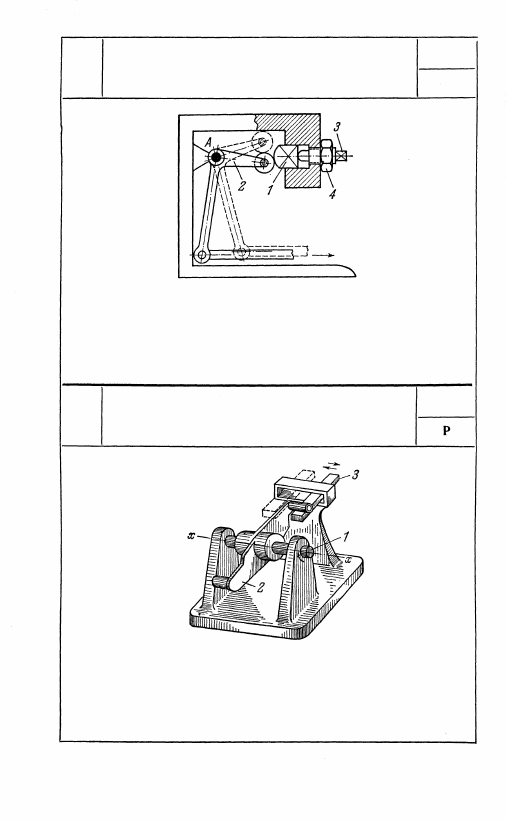

ФИКСИРУЕМЫЙ УГЛОВОЙ РЫЧАГ

ПР

Двуплечий рычаг 2 вращается вокруг неподвижной оси А и может

занимать два положения, показанных на чертеже. В каждом

из этих положений он жестко фиксируется ползуном 1, скользя-

щим в неподвижных направляющих. Перемещение ползуна 1

осуществляется винтом 3. Возможность самоотвинчивания винта 3

устраняется контргайкой 4.

123

ДВУПЛЕЧИЙ РЫЧАГ,

ВРАЩАЮЩИЙСЯ С ОСТАНОВКАМИ

ПР

Находящийся под воздействием постоянного крутящего момента

вал 1, вращающийся вокруг оси х — x, связан с двуплечим

рычагом 2. При возвратно-поступательном перемещении собачки 3

в направлении, указанном стрелками, вал 1 поворачивается на

пол-оборота. Время срабатывания собачки 3 должно быть не-

сколько меньшим времени поворота вала 1 на пол-оборота.

78

Р
