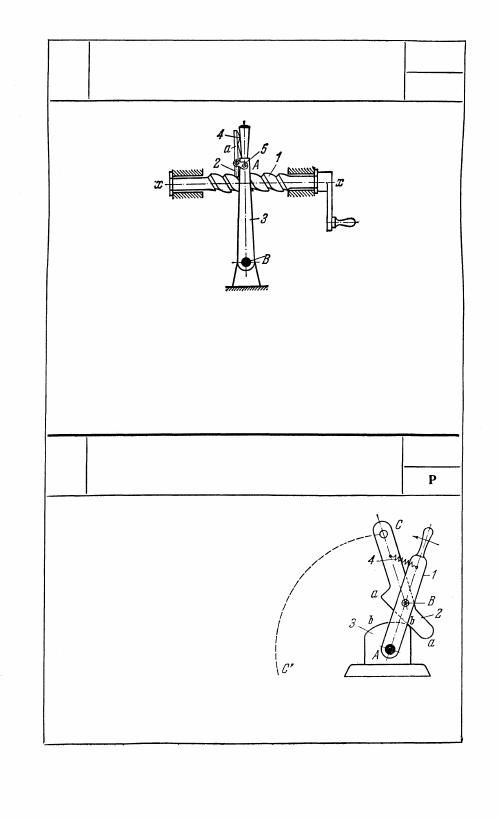

Вращение рычага 3 вокруг неподвижной оси В осуществляется

вращением червяка 1 вокруг оси х — х. Защелка 2 при этом

находится в зацеплении с червяком под действием плоской пру-

жины 4. При нажатии на рукоятку а защелки 2 она выходит из

зацепления с червяком, и рычаг 3 может поворачиваться свободно

вокруг оси В. Для свободного выхода защелки 2 из зацепления

с червяком она связана с рычагом 3 промежуточным звеном 5,

свободно вращающимся вокруг оси А.

125

РЫЧАГ С НЕПОДВИЖНЫМ КУЛАЧКОМ

ПР

Рычаг 1 вращается вокруг не-

подвижной оси А. Звено 2 вхо-

дит во вращательную пару В

с рычагом 1 и своей прямоли-

нейной кромкой а — а касается

профиля b — b неподвижного

кулачка 3. При вращении ры-

чага 1 в направлении, указанном

стрелкой, точка С звена 2 пере-

ходит в положение С'. В зави-

симости от выбранного профиля

b — b кулачка 3 могут быть

получены различные траектории СС' точки С. Пружина 4 осу-

ществляет силовое замыкание механизма.

79

124

РЫЧАГ С ЧЕРВЯЧНЫМ ПРИВОДОМ

ПР

Р

126

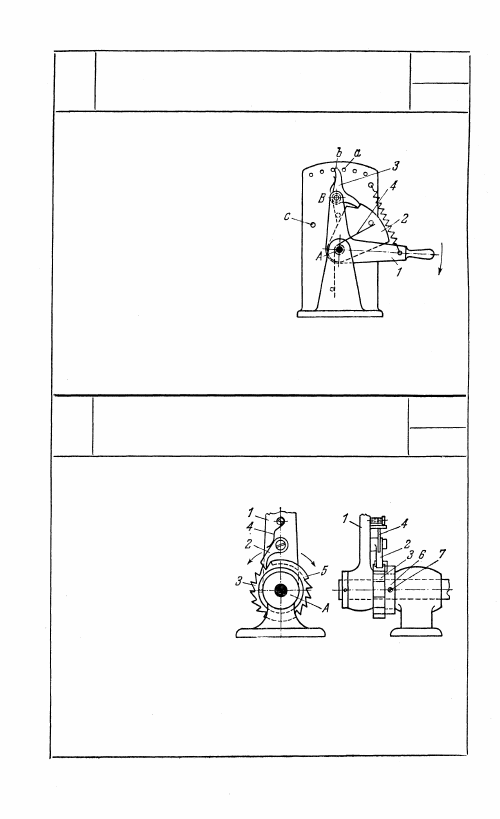

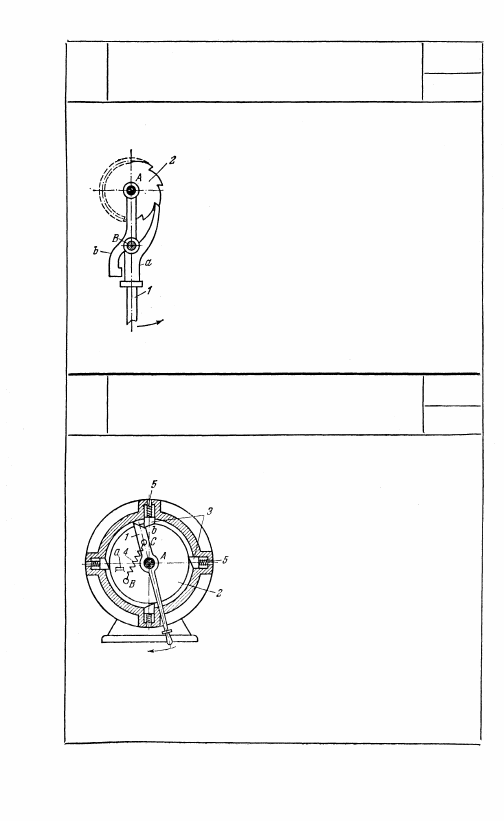

РЫЧАГ С ХРАПОВЫМ КОЛЕСОМ

ПР

Двусторонний рычаг 1, состоящий из зве-

ньев а и b, входящих в шарнир B, и храповое

колесо 2 вращаются вокруг неподвижной

оси А. При повороте рычага а в направлении

стрелки поворачивается и храповое колесо 2,

а при обратном повороте рычаг а выходит

из зацепления с колесом 2 и возвращается

в исходное положение.

127

РЫЧАГ С ХРАПОВЫМ КОЛЕСОМ

ПР

Рычаг 1 вращается вокруг неподвиж-

ной оси A. Храповое колесо 2 вра-

щается независимо от рычага 1 вокруг

оси А. Собачки 3 под действием пру-

жин 5 входят последовательно в за-

цепление с колесом 2, заклиниваясь

в вырезе b колеса 2. Пружина 4 одним

концом закреплена в точке В колеса 2,

а вторым концом — в точке С рычага 1.

При вращении в направлении, указан-

ном стрелкой, рычаг 1 своим скошен-

ным краем выводит собачку 3 из за-

цепления с колесом 2, которое, посредством пружины 4 перево-

дится в следующее положение. Выступ а служит ограничителем

движения храпового колеса 2.

80

Р

Р

Рычаг 1, вращающийся вокруг

неподвижной оси A, имеет в точ-

ке В шарнирно укрепленную со-

бачку 3. Сектор 2 вращается не-

зависимо от рычага 1 вокруг

оси А. При движении рычага 1

в направлении, указанном стрел-

кой, собачка 3 поворачивает

сектор 2; при этом взводится

пружина 4. Выключение со-

бачки 3 производится нажатием

выступа b собачки на палец а.

После выключения собачки 3 сектор 2 под действием пружины 4

движется в обратном направлении до упора с.

129

РЫЧАГ С ХРАПОВЫМ КОЛЕСОМ,

ИМЕЮЩИМ РЕГУЛИРУЕМУЮ ОСТАНОВКУ

ПР

Рычаг 1 и храповое ко-

лесо 3 вращаются неза-

висимо друг от друга во-

круг неподвижной оси А.

При колебательном дви-

жении ведущего рычага 1

вокруг оси А собачка 2,

укрепленная на рычаге 1,

под действием пружины 4

входит в зацепление с хра-

повым колесом 3 и вра-

щает его с остановками.

Со стойкой связано кольцо 6, несущее выступ 5. Кольцо 6 может

быть укреплено винтом 7 в любом положении относительно хра-

пового колеса. Выступ 5 выключает собачку 2 из зацепления

с храповым колесом 3. Установкой кольца 6 в различных поло-

жениях можно регулировать время остановки храпового колеса.

128

РЫ ЧАГ С ХРАПОВЫМ СЕКТОРОМ

ПР

Р

Р

81

130

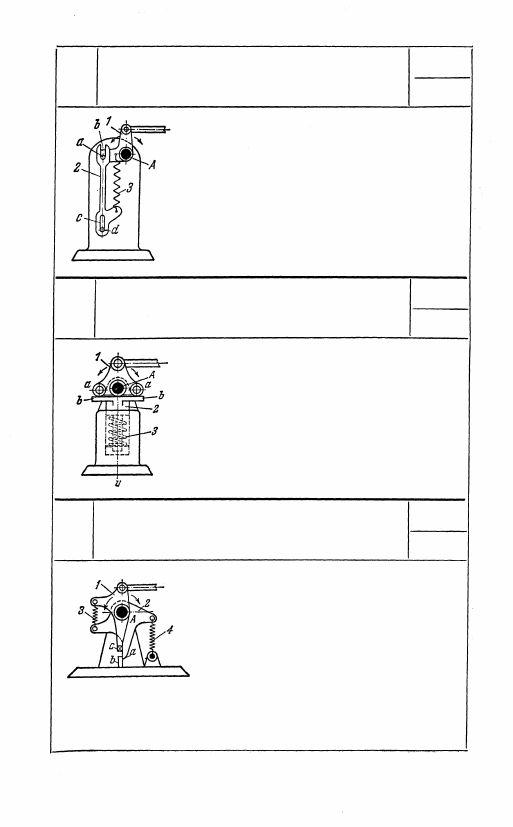

САМОУСТАНАВЛИВАЮЩИЙСЯ РЫЧАГ

ПР

Рычаг 1 вращается вокруг неподвижной оси A.

Палец а рычага 1 скользит в прорези b звена 2.

Звено 2 имеет прорезь с, скользящую по

неподвижному пальцу d. При отклонении

рычага 1 из положения, указанного на чер-

теже, в любом направлении он возвращается

в исходное положение под действием пру-

жины 3.

131

САМОУСТАНАВЛИВАЮЩИЙСЯ РЫЧАГ

ПР

Рычаг 1 вращается вокруг неподвижной

оси А. Ролики а, принадлежащие рычагу 1,

перекатываются по плоскости b звена 2.

Звено 2 движется прямолинейно вдоль оси

А — у. При отклонении рычага 1 из поло-

жения, указанного на чертеже, в любом

направлении он возвращается в исходное

положение под действием пружины 3.

132

САМОУСТАНАВЛИВАЮЩИЕСЯ РЫЧАГИ

ПР

Рычаги 1 и 2 вращаются независимо друг

от друга вокруг неподвижной оси А. Ры-

чаг 1 снабжен лапкой с, а рычаг 2 —

лапкой а. При вращении рычага 1 в на-

правлении вращения часовой стрелки ры-

чаг 2 неподвижен, так как упирается лап-

кой а в неподвижный упор b. При вра-

щении рычага 1 в направлении против

часовой стрелки рычаг 2 увлекается лап-

кой с, и оба рычага вращаются. В свободном состоянии под

действием пружин 3 и 4 рычаги самоустанавливаются в поло-

жении, показанном на чертеже.

82
