Механизмы в современной технике (Артоболевский) - часть 4





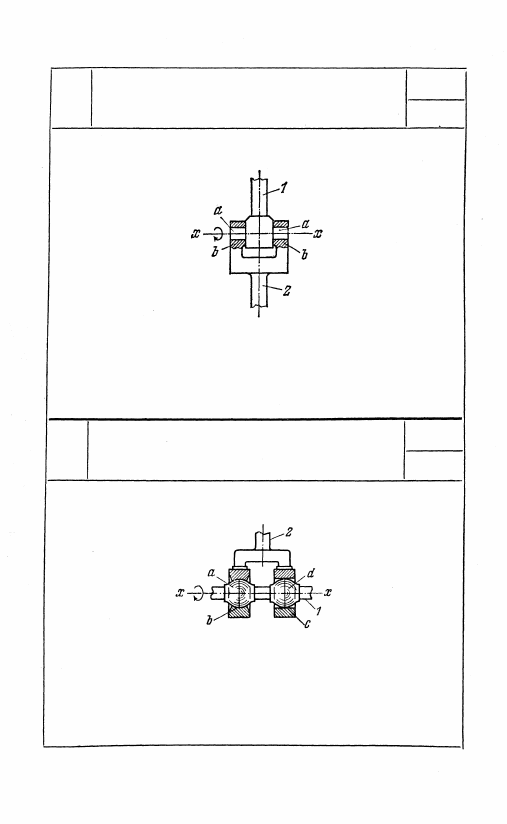

1. КИНЕМАТИЧЕСКИЕ ПАРЫ (1—52)

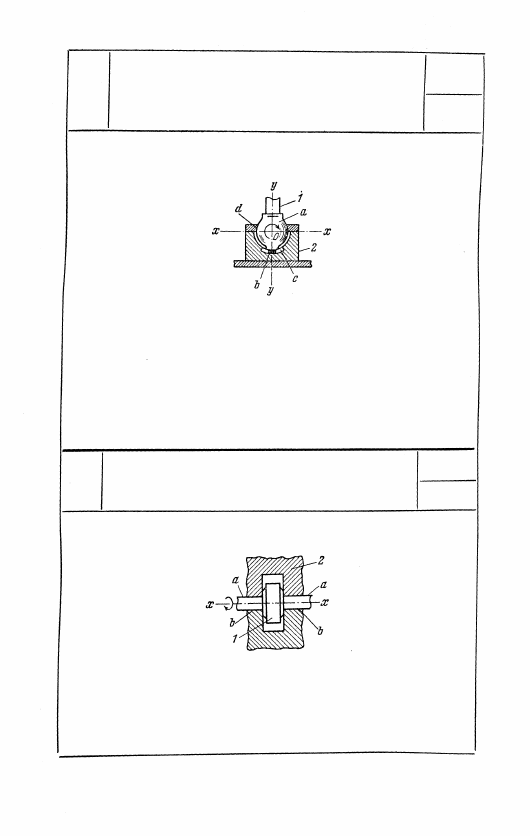

ОДНОПОДВИЖНАЯ

ВРАЩАТЕЛЬНАЯ КИНЕМАТИЧЕСКАЯ ПАРА

С ЦИЛИНДРИЧЕСКИМИ ЦАПФАМИ

ЭМ

КП

Звено 1 имеет две круглые цилиндрические цапфы а, входящие

в цилиндрические отверстия b звена 2. Звенья 1 и 2 могут со-

вершать одно вращательное движение относительно друг друга

вокруг общей оси х — x.

Звено / имеет две сферические цапфы and. Цапфа а входит в со-

прикосновение со сферической поверхностью Ь звена 2, а цапфа d

входит в соприкосновение с цилиндрической поверхностью с

звена 2. Звенья 1 и 2 могут совершать одно вращательное дви-

жение относительно друг друга вокруг общей оси х — х.

21

1

2

ОДНОПОДВИЖНАЯ

ВРАЩАТЕЛЬНАЯ КИНЕМАТИЧЕСКАЯ ПАРА

СО СФЕРИЧЕСКИМИ ЦАПФАМИ

ЭМ

КП

Звено 1 имеет сферическую цапфу а, которая входит в сопри-

косновение со сферической поверхностью d звена 2. Цапфа а

имеет прямоугольный хвостовик b с кольцевой поверхностью,

скользящей в цилиндрической прорези с звена 2. Звенья 1 и 2

могут совершать одно вращательное движение относительно друг

друга вокруг общей оси, направленной перпендикулярно к пло-

скости хОу и проходящей через точку О.

Звено 1 жестко связано с валиком а, входящим в отверстия b

звена 2. Звенья 1 и 2 могут совершать одно вращательное дви-

жение относительно друг друга вокруг общей оси х — х.

22

4

ОДНОПОДВИЖНАЯ

ВРАЩАТЕЛЬНАЯ КИНЕМАТИЧЕСКАЯ ПАРА

С ЦИЛИНДРИЧЕСКИМ ВАЛИКОМ

ЭМ

КП

3

ОДНОПОДВИЖНАЯ

ВРАЩАТЕЛЬНАЯ КИНЕМАТИЧЕСКАЯ ПАРА

СО СФЕРИЧЕСКОЙ ЦАПФОЙ

И ХВОСТОВИКОМ

ЭМ

кп
