Дорожные мотоциклы Кавасаки. Руководство - часть 14

196 ОБЩИЕ СВЕДЕНИЯ

Запас хода

В этом режиме на дисплее отображается

численное значение запаса хода на оста-

ющемся в баке топливе. Значение запаса

хода обновляется каждые 20 секунд.

A. Отображение «- - -»

ПРИМЕЧАНИЕ

○ Диапазон индикации для запаса хода:

0 ~999.

○ Отображаемое значение запаса хода мо-

A. Запас хода

жет отличаться от фактического. Это

B.

«RANGE»

значение следует использовать только

для сведения.

Когда на многофункциональном измери-

тельном приборе мигает предупреждаю-

Индикатор экономичного режима вожде-

щий символ низкого уровня топлива (

)

ния

вместо значения запаса хода отображает-

Когда водитель ведет мотоцикл с опти-

ся «- - -».

мальной топливной экономичностью, на

многофункциональном измерительном при-

боре высвечивается индикатор экономич-

ного режима вождения, что указывает на

благоприятный расход топлива. Наблюде-

ние за индикатором экономичного режима

вождения может помочь водителю оптими-

зировать топливную экономичность.

ОБЩИЕ СВЕДЕНИЯ 197

сегменты постепенно один за другим ис-

чезают (от F (полный) к E (пустой)). Когда

в баке остается приблизительно 4,0 л (1,1

галлона США) топлива, на многофункцио-

нальном измерительном приборе начина-

ют мигать самый нижний сегмент и пред-

упреждающий символ низкого уровня то-

A. Индикатор экономичного режима во-

плива.

ждения

Заправьтесь топливом при первой же

возможности, если мигает последний сег-

ПРЕДУПРЕЖДЕНИЕ

мент указателя уровня топлива. Когда

транспортное средство опирается на бо-

Вероятность попасть в аварию, резуль-

ковой упор, указатель уровня топлива не

татом которой могут быть серьезные

может точно показать количество топлива

травмы или летальный исход, увели-

в топливном баке. Установите транспорт-

чивается, если не следить должным

ное средство вертикально, чтобы прове-

образом за обстановкой на дороге. Не

рить уровень топлива.

концентрируйте свое внимание на ин-

дикаторе экономичного режима вожде-

ния, используя для наблюдения за до-

рогой только периферическое зрение.

Указатель уровня топлива в баке

Уровень топлива в баке соответствует

числу отображенных сегментов.

A. Сегмент (E)

Когда топливный бак полон, отображены

B. Предупреждающий символ низкого

все сегменты. По мере расхода топлива

уровня топлива (

)

ОБЩИЕ СВЕДЕНИЯ 199

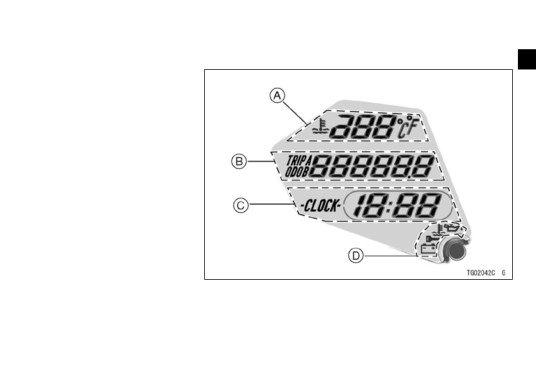

Многофункциональный измерительный прибор (ZR800A/B/C/D, левая сторона)

A. Указатель температуры

охлаждающей жидко-

сти

B. Многофункциональный

дисплей

- Одометр

- Счетчик суточного

пробега A

- Счетчик суточного

пробега B

C. Часы

D. Предупредительные

символы

200 ОБЩИЕ СВЕДЕНИЯ

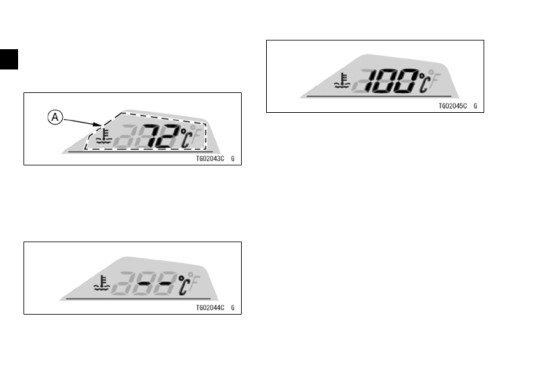

Указатель температуры охлаждающей

жидкости

На этом приборе отображается темпера-

тура охлаждающей жидкости двигателя.

● Если температура охлаждающей жид-

кости выше 115°C (239°F) и ниже 120°C

(248°F), начинает мигать текущее число-

вое значение температуры охлаждаю-

щей жидкости и высвечиваются красный

A. Указатель температуры охлаждаю-

предупредительный индикаторный сигнал

щей жидкости

и предупредительный символ темпера-

● Если температура охлаждающей жидко-

туры охлаждающей жидкости. Это пред-

сти ниже 40°C (104°F), на дисплее ото-

упреждает водителя, что температура

бражается «- -».

охлаждающей жидкости высокая.

Когда температуры охлаждающей жид-

кости становится выше 40°C (104°F), ото-

бражается текущее числовое значение

температуры.

ОБЩИЕ СВЕДЕНИЯ 201

двигателя до приемлемой температуры). Об-

ратитесь к официальному дилеру Kawasaki

для проверки системы охлаждения.

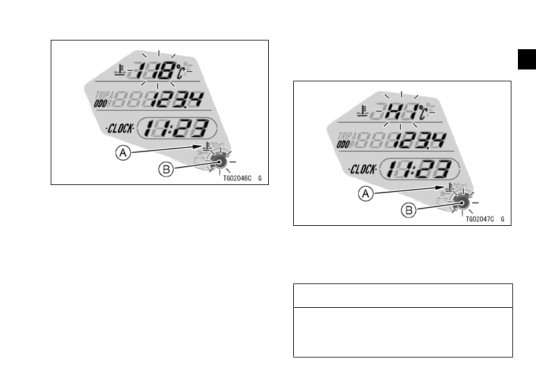

A. Предупредительный символ темпе-

ратуры охлаждающей жидкости

B. Красный предупредительный инди-

каторный сигнал

A. Предупредительный символ темпе-

Если температура охлаждающей жидко-

ратуры охлаждающей жидкости

сти становится выше 120°C (248°F), отобра-

B. Красный предупредительный инди-

жается и начинает мигать символ «HI». Так-

каторный сигнал

же загораются красный предупредительный

индикаторный сигнал и предупредительный

УВЕДОМЛЕНИЕ

символ температуры охлаждающей жидко-

сти. Это предупреждает водителя, что тем-

После высвечивания символа «HI» даль-

пература охлаждающей жидкости чрезмерно

нейшая работа двигателя недопустима.

высокая. Остановите двигатель и проверьте

Длительная работа перегретого двигате-

уровень охлаждающей жидкости в компен-

ля может привести к его повреждению.

сационном бачке (только после охлаждения

202 ОБЩИЕ СВЕДЕНИЯ

Многофункциональный дисплей

На многофункциональном дисплее ото-

бражаются следующие режимы.

● Одометр

● Счетчик суточного пробега A

● Счетчик суточного пробега В

При нажатии левой кнопки переключе-

A. Одометр

ние режимов дисплея производится в сле-

B.

«ODO»

дующей последовательности.

Одометр → Счетчик суточного пробега

ПРИМЕЧАНИЕ

A → Счетчик суточного пробега B → Одо-

метр...

○ Данные сохраняются даже при отклю-

ченной аккумуляторной батарее.

○ Когда показание достигает 999999,

ПРИМЕЧАНИЕ

отображение останавливается и бло-

○ При отключении аккумуляторной бата-

кируется.

реи на многофункциональном дисплее

отображается одометр.

Счетчик суточного пробега A/B

Счетчик суточного пробега представля-

Счетчик пробега (одометр)

ет собой два измерительных прибора —

Счетчиком пробега показывается полное

«TRIP A» и «TRIP B». Счетчиком суточного

расстояние в километрах (милях), которое

пробега показывается расстояние в кило-

проехало транспортное средство. При ото-

метрах (или милях), пройденное после по-

бражении счетчика пробега (одометра) на

следней установки счетчика на нуль.

многофункциональном дисплее отобража-

TRIP A: 0.0 ~ 9999.9

ется «ODO». Этот счетчик не может обну-

TRIP B: 0.0 ~ 9999.9

ляться.

ОБЩИЕ СВЕДЕНИЯ 203

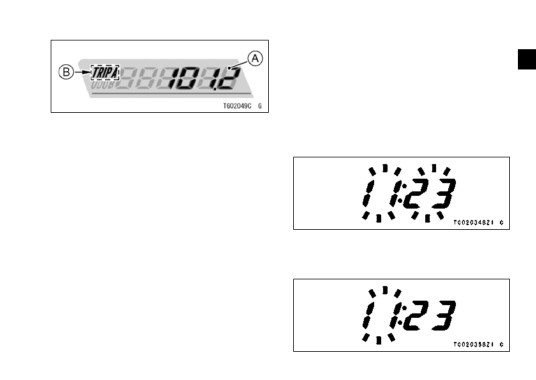

Часы

Для установки часа и минут необходимо

на остановленном мотоцикле выполнить

следующие процедуры.

● Отобразите на многофункциональном

дисплее счетчик пробега (одометр).

● Нажмите и удерживайте левую кнопку

A. Счетчик суточного пробега

больше 2 секунд. Цифры, показывающие

B.

«TRIP A»

часы и минуты, начинают мигать.

Чтобы сбросить счетчик суточного про-

бега:

● Нажмите левую кнопку для выбора счет-

чика суточного пробега A или B.

● Нажмите и удерживайте левую кнопку

больше 2 секунд. Показание будет уста-

новлено на 0.0 и начнется новый отсчет,

когда транспортное средство будет дви-

гаться. Отсчет будет производиться до

● Нажмите правую кнопку. Начнут мигать

следующего обнуления.

только указывающие час цифры. Нажми-

те левую кнопку, чтобы выставить час.

ПРИМЕЧАНИЕ

○ Данные сохраняются, даже если аккуму-

ляторная батарея отключена.

○ Когда счетчик суточного пробега, до-

стигает показания 9999.9, производит-

ся автоматический сброс на 0.0 и от-

счет начинается заново.

204 ОБЩИЕ СВЕДЕНИЯ

● Нажмите правую кнопку. Цифры, указыва-

ПРИМЕЧАНИЕ

ющие час, прекращают мигать и начина-

○ При коротких нажатиях левой кнопки

ют мигать цифры минут. Нажмите левую

производится изменение часа или минут

кнопку, чтобы выставить минуты.

шаг за шагом. Нажатие и удерживание

кнопки приводит к непрерывному изме-

нению часа или минут.

○ При выключенном зажигании часы рабо-

тают от резервного источника пита-

ния.

○ При отключении аккумуляторной бата-

реи показание часов сбрасывается на

1:00. После подключения аккумулятор-

● Нажмите правую кнопку. Цифры, показы-

ной батареи часы начинают работать

вающие часы и минуты, опять начинают

снова.

мигать.

● Нажмите левую кнопку. Цифры прекраща-

ют мигать, часы начинают работать.

ОБЩИЕ СВЕДЕНИЯ 205

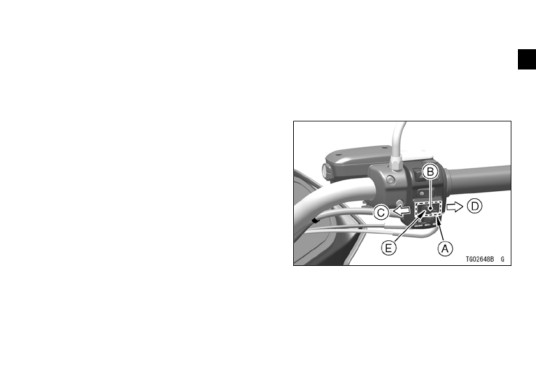

Переключатель измерительного

«Нажмите кнопку S» означает нажатие

прибора (VN1700B/D/F/K)

на кнопку.

Переключатель измерительного прибора

«Нажмите переключатель MODE-A» оз-

расположен на правой ручке руля. Выбери-

начает нажатие на кнопку влево.

те функцию переключателя измерительно-

«Нажмите переключатель MODE-B» оз-

го прибора, нажимая на кнопку переключа-

начает нажатие на кнопку вправо.

теля измерительного прибора.

A. Переключатель измерительного при-

бора

B. Нажать кнопку «S»

C. Переключатель «MODE-A»

D. Переключатель «MODE-B»

E. Кнопка

206 ОБЩИЕ СВЕДЕНИЯ

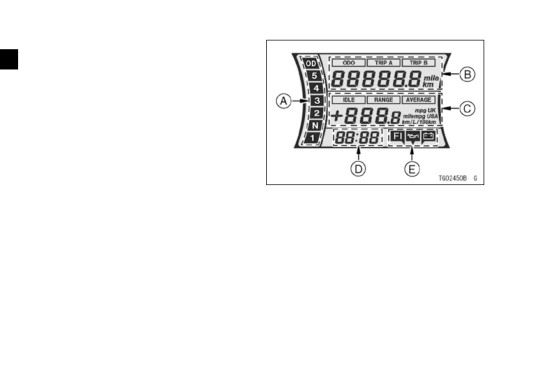

Многофункциональный

измерительный прибор

(VN1700B/K)

На многофункциональном измерительном

приборе отображается следующие функции:

предупредительный символ давления масла,

предупредительный символ аккумуляторной

батареи, предупредительный символ систе-

мы впрыскивания топлива, счетчик пробега

(одометр), счетчики суточного пробега (TRIP

A, TRIP B), часы, средний расход топлива, за-

пас хода, частота вращения на холостом ходу

и положение передачи. Когда ключ зажигания

устанавливается в положение «ON», на три

A.

Положение передачи

секунды отображаются все ЖК сегменты, за-

B.

Счетчик пробега (одометр) / счетчик

тем часы и измерители работают как обычно,

суточного пробега (TRIPA, TRIP B)

в зависимости от выбранного режима.

C.

Запас хода / средний расход топлива

/ частота вращения на холостом ходу

D.

Часы

E.

Индикаторы предупредительных

символов

ОБЩИЕ СВЕДЕНИЯ 207

При нажатии переключателя «MODE-A»

При нажатии кнопки «MODE-B» произ-

производится переключение дисплея мно-

водится переключение дисплея много-

гофункционального измерительного при-

функционального измерительного прибо-

бора между следующими двумя режима-

ра между следующими тремя режимами:

ми: запас хода и средний расход топлива.

счетчик пробега (одометр), счетчик суточ-

ного пробега А и В.

Средний

Запас

расход

хода

Счетчик

Счетчик

Счетчик

топлива

пробега

суточного

суточного

(одометр)

пробега

пробега B

(ODO)

A (TRIP A)

(TRIP B)

208 ОБЩИЕ СВЕДЕНИЯ

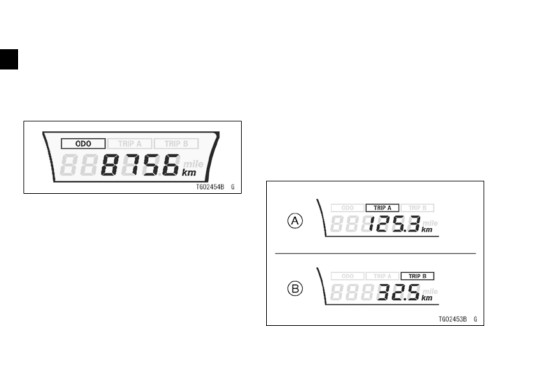

Счетчик пробега (одометр) (ODO) -

Счетчики суточного пробега

● Нажмите на переключатель «MODE-B»,

(TRIP A, TRIP B) -

чтобы отобразить ODO.

● Счетчиками суточного пробега отобра-

● ODO показывается полный пробег мото-

жается расстояние в километрах (или

цикла в километрах (км) или милях. Этот

милях), пройденное после последней

счетчик не может обнуляться.

установки счетчика на нуль.

TRIP A: 0.0 ~ 9999.9

TRIP B: 0.0 ~ 999.9

● Нажмите на переключатель «MODE-B»,

чтобы отобразить на дисплее TRIP A или

TRIP B.

ПРИМЕЧАНИЕ

○ Данные сохраняются, даже если аккуму-

ляторная батарея отключена.

○ Когда показание достигает 999999, ди-

сплей блокируется.

○ Единицы измерения счетчика пробега

(одометра) могут быть изменены, см.

раздел «Меню Настройка».

A. Счетчик суточного пробега (A)

B. Счетчик суточного пробега (B)

ОБЩИЕ СВЕДЕНИЯ 209

● Нажмите на переключатель «MODE-B»,

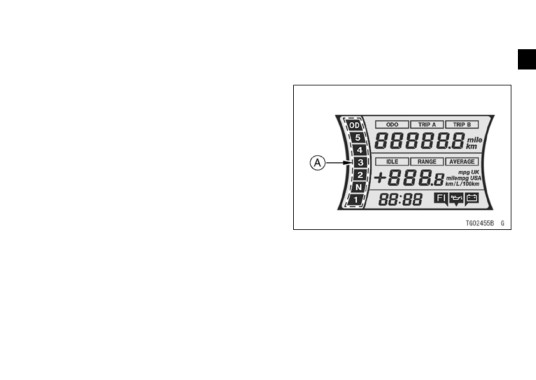

Индикатор положения передачи -

чтобы отобразить на дисплее TRIP A или

Индикатором положения передачи пока-

TRIP B.

зывается, какая именно передача включена.

● Нажмите и удерживайте переключатель

«MODE-B».

● Через две секунды показание будет уста-

новлено на 0.0 и начнется новый отсчет,

когда мотоцикл начнет двигаться. Отсчет

будет производиться до следующего об-

нуления.

ПРИМЕЧАНИЕ

○ Если зажигание выключено, данные со-

храняются с помощью резервной цепи

питания.

○ Когда счетчик суточного пробега до-

A. Индикатор положения передачи

стигает при поездке значений 9999.9

(TRIP A) или 999.9 (TRIP B), произойдет

1: Когда на коробке передач включена

автоматический сброс показаний на 0.0,

затем отсчет будет продолжен.

первая передача, на дисплее отобра-

жается «1».

○ При отключении аккумуляторной бата-

2: Когда на коробке передач включена

реи показание счетчика сбрасывается

на 0.0.

вторая передача, на дисплее отобра-

жается «2».

○ Единицы измерения счетчика суточно-

го пробега могут быть изменены, см.

3: Когда на коробке передач включена

третья передача, на дисплее отобра-

«Меню Настройка» в этом разделе.

жается «3».

содержание   ..  12  13  14  15   ..
