168 ОБЩИЕ СВЕДЕНИЯ

Индикатор экономичного режима вожде-

ния -

ПРЕДУПРЕЖДЕНИЕ

Когда водитель ведет мотоцикл с опти-

Вероятность попасть в аварию, резуль-

мальной топливной экономичностью, на

татом которой могут быть серьезные

многофункциональном

измерительном

травмы или летальный исход, увели-

приборе высвечивается индикатор эконо-

чивается, если не следить должным

мичного режима вождения, что указывает

образом за обстановкой на дороге. Не

на благоприятный расход топлива. Наблю-

концентрируйте свое внимание на ин-

дение за индикатором экономичного режи-

дикаторе экономичного режима вожде-

ма вождения может помочь водителю опти-

ния, используя для наблюдения за до-

мизировать топливную экономичность.

рогой только периферическое зрение.

A. Индикатор экономичного режима во-

ждения

ОБЩИЕ СВЕДЕНИЯ 169

Индикатор режима мощности -

Указатель режима KTRC -

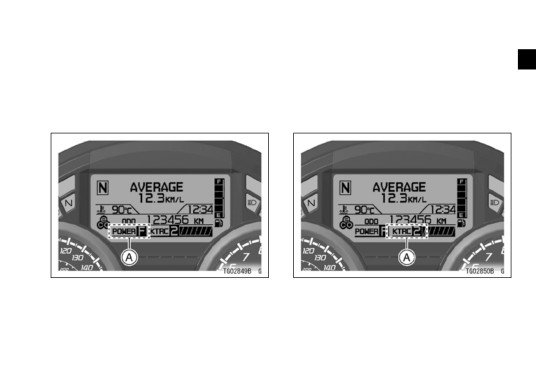

На этом индикаторе отображается вы-

На этом индикаторе отображается вы-

бранный режим мощности. Более под-

бранный режим KTRC. Более подробная

робная информация о режиме мощности

информации о режиме KTRC приведена

приводится в разделе «Режим мощности»

в разделе «Противобуксовочная система

главы ТЕХНИКА УПРАВЛЕНИЯ МОТОЦИ-

Kawasaki (KTRC)» главы ТЕХНИКА УПРАВ-

КЛОМ.

ЛЕНИЯ МОТОЦИКЛОМ.

A. Индикатор режима мощности

A. Индикатор режима KTRC

170 ОБЩИЕ СВЕДЕНИЯ

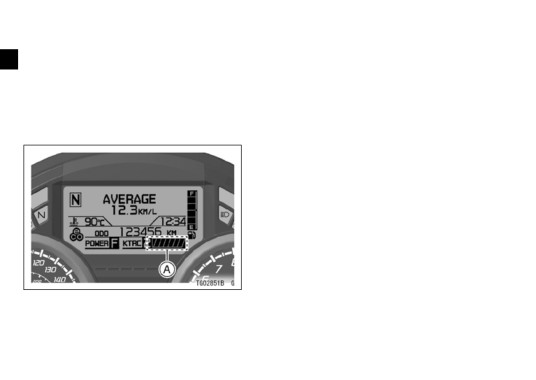

Индикатор уровня KTRC -

Меню Setting (Настройка)

Через это меню могут быть выполнены

Работа системы KTRC может быть про-

различные настройки многофункциональ-

верена во время движения мотоцикла по

ного измерительного прибора.

индикатору уровня KTRC на многофунк-

циональном измерительном приборе. Чем

ПРИМЕЧАНИЕ

выше уровень регулирования тягового уси-

○ Это меню настроек во время движения

лия, тем больше сегментов высвечивается.

недоступно. Работать с этим меню на-

строек можно только на остановленном

транспортном средстве.

Для многофункционального измеритель-

ного прибора могут применяться следую-

щие настройки.

● Языковые настройки:

[ENGLISH]

[FRANCAIS] (английский/французский)

● Настройка единиц измерения (UNIT):

[°C, KM/L] [°C, L/100KM] [°F, MPG USA]

[°C, MPG UK] ([°C, км/л] [°C, л/100 км] [°F,

миль на галлон США] [°C, миль на англ.

галлон])

● Настройка индикатора включения пере-

A.

Индикатор уровня KTRC

дачи (ENGAGE LAMP): [OFF] [1 200 ~ 6 000

rpm (r/min)] ([ВЫКЛ] [1 200 ~ 6 000 об/мин])

● Настройка индикатора необходимости

переключения передачи (SHIFT LAMP):

[OFF] [7 500 ~ 11 000 rpm (r/min)] ([ВЫКЛ]

[7 500 ~ 11 000 об/мин])

ОБЩИЕ СВЕДЕНИЯ 171

● Режим высвечивания индикатора включе-

Языковые настройки: ENGLISH /

ния передачи / необходимости переклю-

FRANCAIS (английский / французский) -

чения передачи (LAMP MODE): [BRIGHT]

В меню Language Setting (выбор языка)

[DIM] [BLINK] (яркий, тусклый или мерца-

может быть изменен язык отображения

ние, соответственно)

надписей на многофункциональном из-

● Установка часов (CLOCK)

мерительном приборе между английским

и французским языками.

● Нажмите и удерживайте кнопку «SEL»

в течение 2 секунд.

● Наведите курсор для выбора языка ото-

бражения, нажимая на нижнюю/верхнюю

кнопку.

● Нажмите кнопку «SEL», чтобы получить

доступ к меню настройки для изменения

единиц расхода топлива, настройки ин-

дикатора включения передачи, настройки

индикатора необходимости переключения

передачи, режима освещения индикатора

включения передачи / индикатора необ-

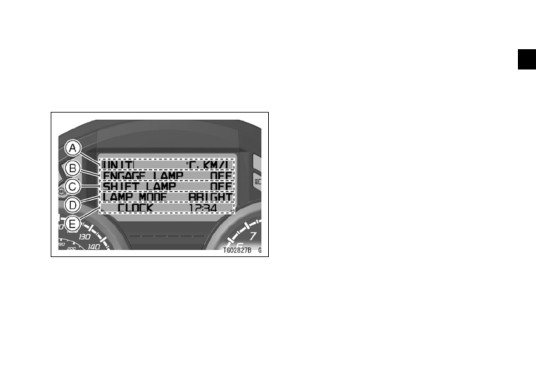

A.

Настройка отображения единиц изме-

ходимости переключения передачи или

рения расхода топлива и температуры

B.

Настройка индикатора включения

корректировки часов.

передачи

C.

Настройка индикатора необходимо-

сти переключения передачи

D.

Режим высвечивания индикатора

включения передачи / необходимо-

сти переключения передачи

E.

Установка часов

172 ОБЩИЕ СВЕДЕНИЯ

● Нажмите и удерживайте 2 секунды кнопку

Настройка единиц измерения: KM/L,

«SEL», если не происходит переключение

L/100 KM, MPG USA, MPG UK — «UNIT»

на другое меню настройки.

Настройка единиц измерения много-

функционального измерительного прибо-

ра может быть изменена в соответствии

с местными правовыми нормами. Перед

поездкой удостоверьтесь, что единицы из-

мерения настроены корректно.

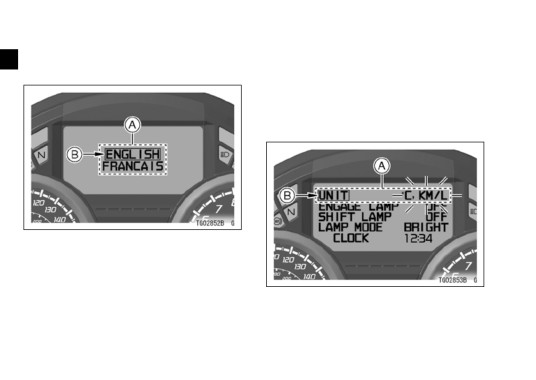

A. Меню Language Setting (языковые

настройки)

B. Курсор

A. Настройка единиц измерения (UNIT)

B. Курсор

● После выбора языка в меню «Language

Setting» наведите курсор с помощью верх-

ней/нижней кнопки на «UNIT» (единицы

измерения).

ОБЩИЕ СВЕДЕНИЯ 173

● При нажатии кнопки «SEL» начинают ми-

ПРИМЕЧАНИЕ

гать текущие настройки единиц отобра-

○ Не управляйте транспортным сред-

жения.

ством, если на многофункциональном

● Выберите единицы отображения, нажи-

измерительном приборе некорректно

мая верхнюю/нижнюю кнопку.

установлены единицы измерения.

● Переключение между единицами изме-

рения осуществляется в следующем по-

Индикатор включения / индикатор не-

рядке.

обходимости переключения передачи /

режим освещения — «ENGAGE LAMP»,

«SHIFT LAMP», «LAMP MODE»

°C, КМ/Л

Имеется 3 режима высвечивания инди-

катора включения передачи / индикатора

необходимости переключения передачи:

°C, Л/100 КМ

включено (ярко), включено (тускло) и ми-

гание.

°F, MPG USA

Индикатор включения передачи / инди-

катор необходимости переключения пере-

дачи может использоваться на закрытых

°C, MPG UK

трассах для соревнований. Не используй-

те индикатор включения передачи / инди-

катор необходимости переключения пере-

дачи в ежедневных поездках.

● Нажмите кнопку «SEL», чтобы подтвер-

дить выбор единиц отображения.

ОБЩИЕ СВЕДЕНИЯ 175

● Нажмите кнопку «SEL», чтобы после регу-

дение двигателя, высвечивая индикатор

лирования подтвердить настройку часто-

включения передачи / индикатор необходи-

ты вращения двигателя для индикатора

мости переключения передачи, как только

включения передачи.

достигнута предварительно установленная

частота вращения двигателя.

Для изменения настройки частоты вра-

щения двигателя для индикатора необхо-

димости переключения передачи на тахо-

метре, выполните следующие действия

(двигатель остановлен).

● После настройки языка в языковом меню

настройки нажмите верхнюю/нижнюю

кнопку, чтобы выровнять курсор с «SHIFT

LAMP».

● Для корректировки частоты вращения

двигателя для индикатора необходимости

переключения передачи наведите курсор

на «SHIFT LAMP», нажимая кнопку «SEL».

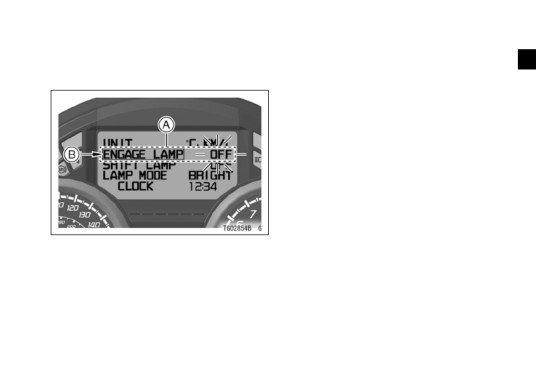

A.

Настройка индикатора включения

Предыдущая настройка индикатора не-

передачи (ENGAGE LAMP)

обходимости переключения передачи на-

B.

Курсор

чинает мигать.

● Нажмите нижнюю/верхнюю кнопку, чтобы

Индикатор необходимости переключения

отрегулировать частоту вращения двига-

передачи

теля для индикатора необходимости пе-

Индикатор необходимости переключе-

реключения передачи. Значение частоты

ния передачи может использоваться для

вращения двигателя увеличивается с ша-

указания необходимости следующего пе-

гом в 100 об/мин (оборотов в минуту) до

реключения, чтобы предотвратить повреж-

максимума.

176 ОБЩИЕ СВЕДЕНИЯ

● Выберите OFF для выключения функции

● Нажмите кнопку «SEL», чтобы после регу-

индикатора необходимости переключения

лирования подтвердить настройку часто-

передачи, если она не требуется.

ты вращения двигателя для индикатора

● Диапазон регулирования частоты вра-

необходимости переключения передачи.

щения двигателя для этой функции — от

7 500 до 11 000 об/мин (оборотов в ми-

нуту).

● Как только достигнуто максимальное

значение (11 000 об/мин (оборотов в ми-

нуту)) частоты вращения двигателя для

настройки индикатора необходимости

переключения передачи, уставка возвра-

щается к минимальной частоте вращения

двигателя.

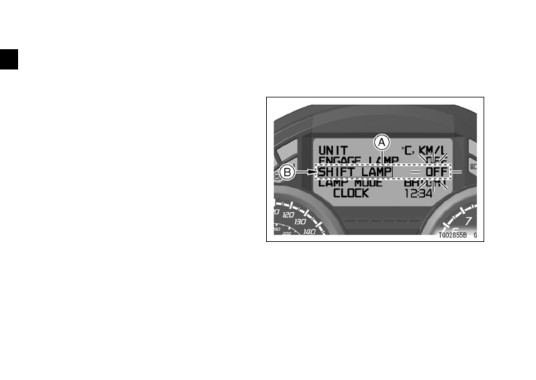

A. Настройка индикатора необходимо-

сти переключения передачи (SHIFT

LAMP)

B. Курсор

Изменение режима высвечивания

● Выберите язык отображения в языковом

меню и нажмите верхнюю/нижнюю кнопку,

чтобы навести курсор на «LAMP MODE».

ОБЩИЕ СВЕДЕНИЯ 177

● Удерживайте кнопку «SEL» пока не начнет

● После завершения регулирования режи-

мигать предыдущая настройка высвечи-

ма высвечивания для индикатора включе-

вания для «LAMP MODE».

ния передачи / индикатора необходимости

● Для изменения режима высвечивания

переключения передачи нажмите кнопку

светового индикатора включение/необхо-

«SEL» для подтверждения настройки.

димости переключения передачи нажми-

те верхнюю/нижнюю кнопку, при этом ре-

жим высвечивания «LAMP MODE» будет

переключаться между включено (ярко),

включено (тускло) и мигание (световой

индикатор включения/необходимости

переключения передачи загорается или

мигает).

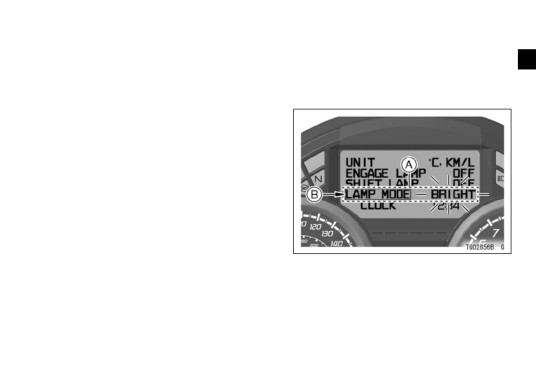

A. Режим высвечивания (LAMP MODE)

B. Курсор

178 ОБЩИЕ СВЕДЕНИЯ

ПРИМЕЧАНИЕ

ПРЕДУПРЕЖДЕНИЕ

○ Нажатие и удерживание нижней/нижней

Вероятность попасть в аварию увели-

кнопки производит непрерывное пере-

чивается, если не следить должным

ключение уставки частоты вращение

образом за обстановкой на дороге. Не

двигателя для индикаторов включения

концентрируйте свое внимание на ин-

и необходимости переключения переда-

дикаторе переключения, используя для

чи.

наблюдения за дорогой только перифе-

○ Данные сохраняются, даже если аккуму-

рическое зрение.

ляторная батарея отключена.

Не переключайтесь на высокой ско-

рости, при переходе на более низкую

передачу, иначе частота вращения дви-

УВЕДОМЛЕНИЕ

гателя может чрезмерно повыситься.

Работа двигателя с частотой вращения

Мало того, что это может вызвать по-

«красной зоны» недопустима; при рабо-

вреждение двигателя, заднее колесо

те в «красной зоне» двигатель перегру-

может потерять сцепление с дорогой,

жен и это может привести к серьезному

а это может привести к аварии. Пониже-

повреждению двигателя.

ние передачи (с любой передачи) долж-

но выполняться при частоте вращения

двигателя ниже 5 000 об/мин.

ОБЩИЕ СВЕДЕНИЯ 179

Часы — «CLOCK»

● Нажмите кнопку «SEL». Когда будут ми-

● Выберите язык в языковом меню настрой-

гать только цифры часов, нажимайте для

ки и нажмите верхнюю/нижнюю кнопку,

установки часа верхнюю/нижнюю кнопку.

чтобы выровнять курсор с «CLOCK».

● Нажмите кнопку «SEL». Цифры, указыва-

ющие час, прекращают мигать и начинают

мигать цифры минут. Нажмите верхнюю/

нижнюю кнопку, чтобы выставить минуты.

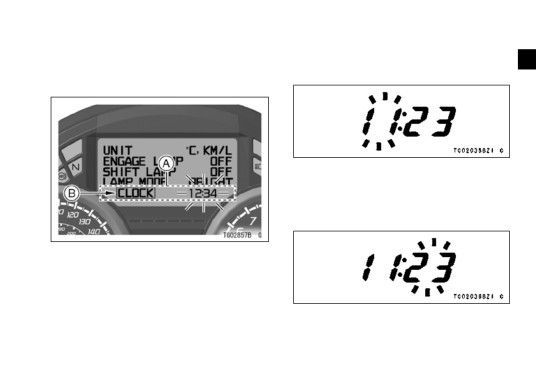

A. Установка часов (CLOCK)

B. Курсор

ОБЩИЕ СВЕДЕНИЯ 181

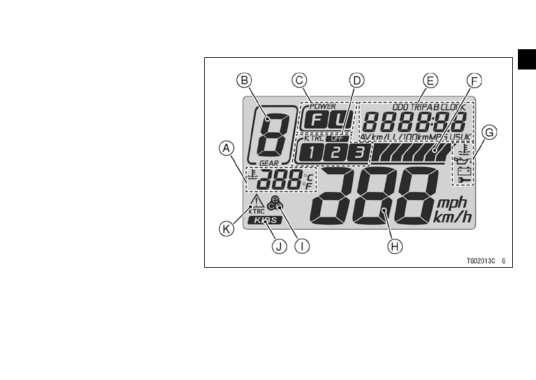

Многофункциональный измерительный прибор (ZX636E/F)

A.

Указатель температуры

охлаждающей жидкости

B.

Индикатор положения

передачи

C.

Индикатор режима мощ-

ности

D.

Индикатор режима

KTRC

E.

Многофункциональный

дисплей

- Одометр

- Счетчик суточного

пробега A/B

- Текущий расход то-

плива

- Средний расход то-

плива

- Часы

F.

Индикатор уровня KTRC

G.

Предупредительные символы

H.

Спидометр

При включении зажигания на несколько

I.

Индикатор экономичного режима во-

секунд отображаются все сегменты ЖКИ,

ждения

затем многофункциональный измеритель-

J.

Предупредительный символ KIBS

ный прибор переходит в рабочий режим.

(для моделей с KIBS)

K.

Предупредительный символ KTRC

(для моделей с KTRC)

содержание   ..  10  11  12  13   ..
