Дорожные мотоциклы Кавасаки. Руководство - часть 10

140 ОБЩИЕ СВЕДЕНИЯ

● При отображении среднего расхода то-

Запас хода

плива нажмите и удерживайте нижнюю

На этом дисплее отображается числен-

кнопку измерительного прибора, пока не

ное значение запаса хода на остающемся

произойдет сброс значения среднего рас-

в баке топливе. Значение запаса хода об-

хода топлива на «- -. -».

новляется каждые 20 секунд.

ПРИМЕЧАНИЕ

○ Если зажигание выключено, данные со-

храняются с помощью резервной цепи

питания.

○ Режим отображения единиц измерения

может быть изменен, см. раздел «На-

стройка единиц измерения».

○ При отключении аккумуляторной бата-

реи показания среднего расхода топлива

сбрасываются на «- -.-».

○ После сброса средний расход топлива

не отображается, пока не будет израс-

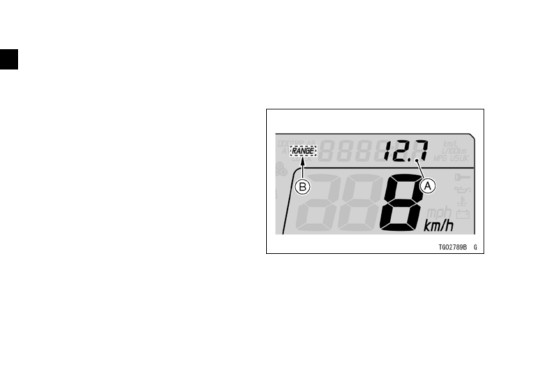

A. Запас хода

ходовано 5 мл (0,2 американской унции)

топлива и не будет преодолено рассто-

B.

«RANGE»

яние 100 м (328 футов).

ОБЩИЕ СВЕДЕНИЯ 141

ПРИМЕЧАНИЕ

● Нажмите и удерживайте нижнюю кнопку

больше двух секунд. Цифры, показываю-

○ Режим отображения единиц измерения

щие часы и минуты, начинают мигать.

может быть изменен, см. раздел «На-

стройка единиц измерения».

○ При мигании самого нижнего сегмента

указателя уровня топлива для запаса

хода отображается «- - -».

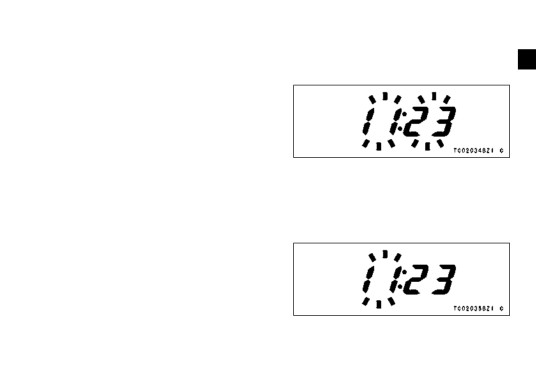

Часы

Для установки часа и минут необходимо

на остановленном мотоцикле выполнить

● Нажмите нижнюю кнопку измерительного

следующие процедуры.

● Поверните ключ зажигания в положение

прибора. Начнут мигать только указываю-

«ON» (включено).

щие час цифры. Нажмите верхнюю кнопку

● Нажмите верхнюю кнопку измерительно-

измерительного прибора, чтобы выста-

го прибора или верхнюю/нижнюю кнопку,

вить часы.

чтобы выбрать часы.

142 ОБЩИЕ СВЕДЕНИЯ

● Нажмите нижнюю кнопку измерительно-

○ При выключенном зажигании часы рабо-

го прибора. Цифры, указывающие час,

тают от резервного источника пита-

прекращают мигать и начинают мигать

ния.

цифры минут. Нажмите верхнюю кнопку

○ При отключении аккумуляторной бата-

измерительного прибора, чтобы выста-

реи показание часов сбрасывается на

вить минуты.

1:00. После подключения аккумулятор-

ной батареи часы начинают работать

снова.

Указатель уровня топлива в баке -

Уровень топлива в баке соответствует

числу отображенных сегментов. Когда то-

пливный бак полон, отображены все сег-

● Нажмите нижнюю кнопку измерительно-

менты. По мере расхода топлива сегменты

го прибора. Цифры, показывающие часы

постепенно один за другим исчезают (от F

и минуты, опять начинают мигать.

(полный) к E (пустой)). Когда в баке остает-

● Нажмите верхнюю кнопку измерительно-

ся приблизительно 2,5 л (0,7 галлона США)

го прибора. Цифры прекращают мигать,

топлива, на цифровом измерительном

часы начинают работать.

приборе начинают мигать самый нижний

сегмент и предупреждающий символ низ-

ПРИМЕЧАНИЕ

кого уровня топлива.

○ При нажатии верхней кнопки измери-

тельного прибора производится после-

довательное изменение часа или минут.

Нажатие и удерживание кнопки приво-

дит к непрерывному изменению часа или

минуты.

ОБЩИЕ СВЕДЕНИЯ 143

Заправьтесь топливом при первой же

При обрыве или коротком замыкании

возможности, если мигают последний сег-

проводки мигают все сегменты и сегмент

мент указателя уровня топлива и символ

уровня топлива. Выполните проверку элек-

уровня топлива.

трической проводки у официального диле-

Когда транспортное средство опирается

ра Kawasaki.

на боковую подножку, отображаемый уро-

вень топлива в баке может быть некоррект-

ным. Установите транспортное средство

вертикально, чтобы проверить уровень

топлива.

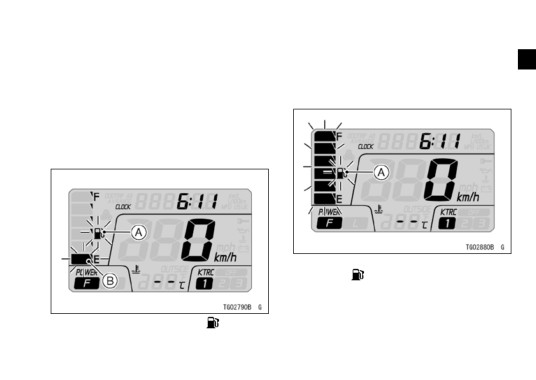

A. Все сегменты и символ уровня то-

плива (

)

A. Символ уровня топлива (

)

B. Сегмент (E)

144 ОБЩИЕ СВЕДЕНИЯ

Указатель температуры охлаждающей

● Режимы измерения температуры охлаж-

жидкости/температуры окружающего

дающей жидкости и температуры окружа-

воздуха -

ющего воздуха могут переключаться по-

На этом измерительном приборе ото-

очередным нажатием на нижнюю кнопку

бражается температура охлаждающей

измерительного прибора.

жидкости или температура окружающего

воздуха.

Температура охлаждающей

жидкости

Температура наружного воздуха «OUTSIDE»

ПРИМЕЧАНИЕ

○ Отображение единиц измерения на дис-

плее соответствуют выполненным на-

стройкам. См. «Настройка единиц ото-

бражения» в этом разделе.

○ Указатели температуры охлаждающей

жидкости и температуры окружающе-

го воздуха не могут быть переключены,

A. Указатель температуры охлаждаю-

если производится установка часов.

щей жидкости/температуры окружа-

○ После отключения и повторного под-

ющего воздуха

ключения аккумуляторной батареи на

приборной панели по умолчанию ото-

бражается температура охлаждающей

жидкости.

ОБЩИЕ СВЕДЕНИЯ 145

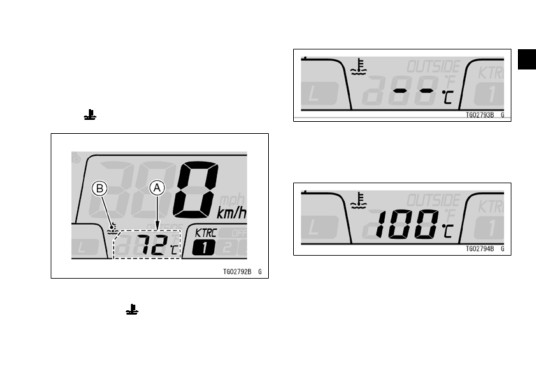

Указатель температуры охлаждающей

жидкости

На этом приборе отображается темпе-

ратура охлаждающей жидкости двигателя.

При выборе указателя температуры ох-

лаждающей жидкости отображается сим-

вол «

».

Когда температуры охлаждающей жид-

кости становится выше 40°C (104°F), ото-

бражается текущее числовое значение

температуры.

A. Указатель температуры охлаждаю-

щей жидкости

B. Символ «

»

● Если температура охлаждающей жидко-

сти ниже 40°C (104°F), на дисплее ото-

бражается «- -».

146 ОБЩИЕ СВЕДЕНИЯ

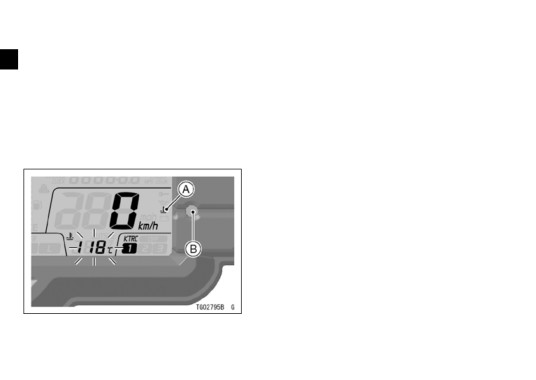

● Если температура охлаждающей жид-

Если температура охлаждающей жидко-

кости выше 115°C (239°F) и ниже 120°C

сти становится выше 120°C (248°F), ото-

(248°F), начинает мигать текущее число-

бражается и начинает мигать символ «HI».

вое значение температуры охлаждающей

Также загораются предупредительный

жидкости и высвечиваются предупреди-

индикаторный сигнал и предупредитель-

тельный индикаторный сигнал и пред-

ный символ температуры охлаждающей

упредительный символ температуры

жидкости. Это предупреждает водителя,

охлаждающей жидкости. Это предупреж-

что температура охлаждающей жидкости

дает водителя, что температура охлажда-

чрезмерно высокая. Остановите двигатель

ющей жидкости высокая.

и проверьте уровень охлаждающей жидко-

сти в компенсационном бачке (только по-

сле охлаждения двигателя до приемлемой

температуры). Обратитесь к официально-

му дилеру Kawasaki для проверки системы

охлаждения.

A. Предупредительный символ темпе-

ратуры охлаждающей жидкости

B. Красный предупредительный инди-

каторный сигнал

ОБЩИЕ СВЕДЕНИЯ 147

Указатель температуры окружающего

воздуха

На этом дисплее отображается числен-

ное значение температуры наружного воз-

духа. Дисплей температуры наружного воз-

духа обновляется каждые 5 секунд.

При выборе указателя температу-

ры наружного воздуха отображается

«OUTSIDE».

A. Предупредительный символ темпе-

ратуры охлаждающей жидкости

B. Красный предупредительный инди-

каторный сигнал

УВЕДОМЛЕНИЕ

После высвечивания символа «HI»

дальнейшая работа двигателя недопу-

стима. Длительная работа перегретого

A. Указатель температуры окружающе-

двигателя может привести к его повреж-

го воздуха

дению.

B.

«OUTSIDE»

148 ОБЩИЕ СВЕДЕНИЯ

ПРИМЕЧАНИЕ

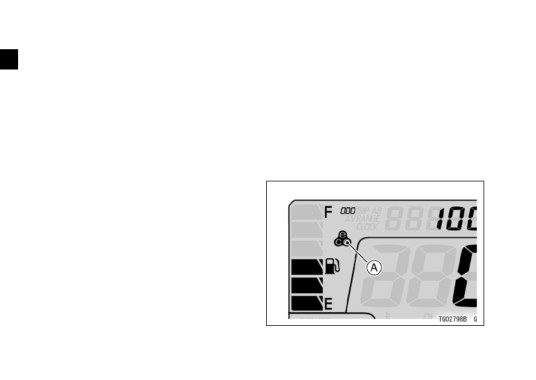

Индикатор экономичного режима вожде-

ния -

○ Температура наружного воздуха может

Когда водитель ведет мотоцикл с опти-

быть отображена в диапазоне от -20°C

мальной топливной экономичностью, на

(4°F) до 60°C (140°F).

многофункциональном

измерительном

○ Температура окружающего воздуха не

приборе высвечивается индикатор эконо-

может быть отображена на этом изме-

мичного режима вождения, что указывает

рительном приборе корректно в следую-

на благоприятный расход топлива. Наблю-

щих случаях: скорость движения меньше

дение за индикатором экономичного режи-

20 км/ч (12 миль в час) или измеритель-

ма вождения может помочь водителю по-

ный датчик влажный. Отображаемое

высить топливную экономичность.

значение температуры окружающего

воздуха не увеличивается, если ско-

рость ниже 20 км/ч (12 миль в час).

○ Указатель температуры окружающего

воздуха автоматически переключается

на отображение температуры охлажда-

ющей жидкости, если температура ох-

лаждающей жидкости становится выше

115°C (239°F). В этом случае, пока све-

тится предупредительный индикатор-

ный сигнал, указатель не может быть

переключен на отображение темпера-

туры окружающего воздуха.

A. Индикатор экономичного режима во-

ждения

ОБЩИЕ СВЕДЕНИЯ 149

Индикатор режима мощности -

ПРЕДУПРЕЖДЕНИЕ

На этом индикаторе отображается вы-

бранный режим мощности. Более под-

Вероятность попасть в аварию, резуль-

татом которой могут быть серьезные

робная информация о режиме мощности

приводится в разделе «Режим мощности»

травмы или летальный исход, увели-

главы ТЕХНИКА УПРАВЛЕНИЯ МОТОЦИ-

чивается, если не следить должным

образом за обстановкой на дороге. Не

КЛОМ.

концентрируйте свое внимание на ин-

дикаторе экономичного режима вожде-

ния, используя для наблюдения за до-

рогой только периферическое зрение.

A. Индикатор режима мощности

150 ОБЩИЕ СВЕДЕНИЯ

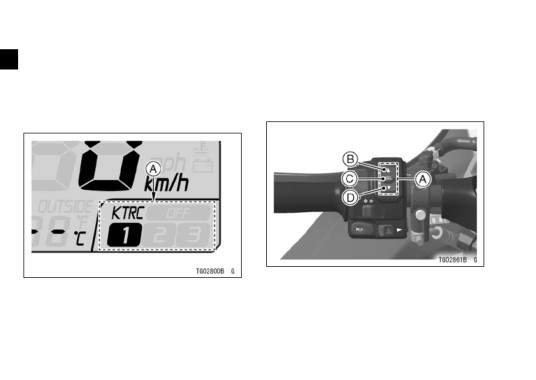

Указатель режима KTRC -

Многофункциональная кнопка

На этом индикаторе отображается вы-

(ZX1400F)

бранный режим KTRC. Более подробная

Многофункциональная кнопка располо-

информации о режиме KTRC приведена

жен на левой ручке руля. Нажатием много-

в разделе «Противобуксовочная система

функциональной кнопки производится вы-

Kawasaki (KTRC)» главы ТЕХНИКА УПРАВ-

бор различных функций.

ЛЕНИЯ МОТОЦИКЛОМ.

A. Многофункциональная кнопка

A. Индикатор режима KTRC

B. Верхняя кнопка

C. Кнопка «SEL»

D. Нижняя кнопка

ОБЩИЕ СВЕДЕНИЯ 151

Многофункциональный

На многофункциональном измеритель-

измерительный прибор (ZX1400F)

ном приборе отображаются следующие

При включении зажигания в течение при-

режимы.

близительно 4 секунд отображается ани-

● Одометр/счетчик суточного пробега (A/B)

мация и «Kawasaki». Затем, в зависимо-

● Указатель температуры охлаждающей

сти от выбранного режима, отображается

жидкости

текущий расход топлива, средний расход

● Указатель уровня топлива в баке

топлива, запас хода, напряжение аккуму-

● Часы

ляторной батареи или температура окру-

● Расход топлива (текущий расход топлива

жающего воздуха и счетчик пробега (одо-

/ средний расход топлива / запас хода)

метр) или счетчик суточного пробега.

● Напряжение аккумуляторной батареи

● Температура наружного воздуха

● Положение передачи

● Индикатор экономичного режима вожде-

ния

● Индикатор режима мощности

● Указатель режима работы KTRC

● Индикатор уровня KTRC

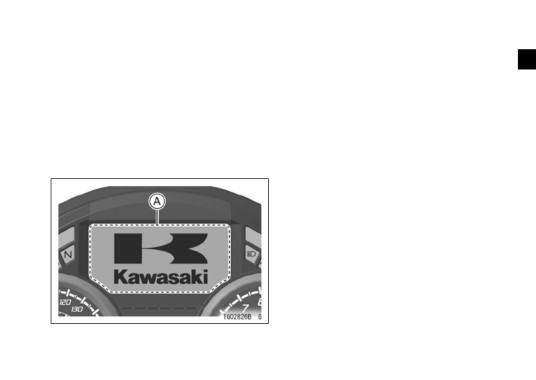

A. Отображение символа «Kawasaki»

152 ОБЩИЕ СВЕДЕНИЯ

При нажатии верхней кнопки произво-

При нажатии нижней кнопки производит-

дится переключение режимов дисплея

ся переключение режимов дисплея в сле-

в следующей последовательности.

дующей последовательности.

Текущий расход топлива «CURRENT»

Одометр «ODO»

Средний расход топлива «AVERAGE»

Запас хода «RANGE»

Счетчик суточного пробега «TRIP A»

Напряжение аккумуляторной батареи «BATTERY»

Счетчик суточного пробега «TRIP B»

Температура наружного воздуха «OUTSIDE»

ОБЩИЕ СВЕДЕНИЯ 153

При нажатии кнопки «SEL» (выбор) про-

Счетчик пробега / счетчик суточного про-

изводится переключение дисплея в следу-

бега — «ODO»/«TRIP A»/«TRIP B»

ющей последовательности.

Счетчик суточного пробега и счетчик про-

бега (одометр) могут с помощью нижней

кнопки переключаться между режимами

ODO, TRIP A и TRIP B.

Счетчиком пробега показывается полное

расстояние в километрах (милях), которое

проехало транспортное средство. Этот

счетчик не может обнуляться.

ПРИМЕЧАНИЕ

○ Данные сохраняются, даже если аккуму-

ляторная батарея отключена.

○ Когда показание достигает 999999, оно

останавливается и блокируется.

A. Индикатор режима мощности

○ Единицы измерения счетчика пробега

B. Индикатор режима KTRC

(одометра) могут быть изменены, см.

C. Главный дисплей

раздел «Меню Настройка».

Счетчиком суточного пробега отобража-

Более подробная информация о режиме

ется расстояние в километрах (или милях),

KTRC или о режиме мощности приводится

пройденное после последней установки

в разделе «Противобуксовочная система

счетчика на 0.0.

Kawasaki (KTRC)» или «Режим мощности»

Счетчик суточного пробега A/B 0.0 ~

в главе ТЕХНИКА УПРАВЛЕНИЯ МОТО-

9999.9

ЦИКЛОМ.

содержание   ..  8  9  10  11   ..
