Мотоцикл Kawasaki ER-6f. Руководство - часть 3
22 ОБЩАЯ ИНФОРМАЦИЯ
Одометр -
Счетчики ежедневного пробега -
Одометр показывает общее расстояние,
Счетчик ежедневного пробега показывает
пройденное транспортным средством, в кило-
расстояние в километрах или милях, прой-
метрах или милях. Показания данного прибора
денное ТС с момента последней установки на
не сбрасываются на нуль.
нуль.
ПРОБЕГ A:
0,0 ~ 9999,9
ПРОБЕГ B:
0,0 ~ 9999,9

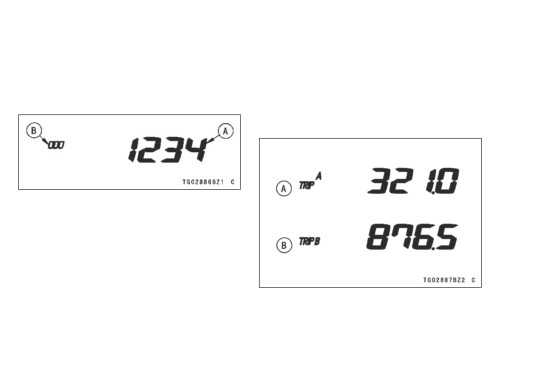

A. Одометр
B. «ODO»
ПРИМЕЧАНИЕ
{{
Данные сохраняются даже в случае, если
аккумулятор отсоединен.
{{
При достижении уровня 999999 показания
на дисплее останавливаются и блокиру-
ются.
A. Пробег А
B. Пробег В
ОБЩАЯ ИНФОРМАЦИЯ 23
Для сброса показаний счетчика на нуль:
Текущий пробег -
●●
Нажать кнопку переключения режима
Этот режим показывает текущий пробег в
(«MODE»). Отобразятся показания счетчика
цифровом формате. Обновление данных те-
ежедневного пробега А или В.
кущего пробега происходит каждые 4 секунды.
●●
Нажать и удерживать кнопку
«СБРОС»
(«RESET»).
●●
Через 2 секунды показания сбросятся на
0.00. Отсчет начнется сначала при движении
мотоцикла. Счетчик суммирует показания до
тех пор, пока не сбрасывается на 0.00.
ПРИМЕЧАНИЕ
A. Текущий пробег
{{
Счетчик имеет резервный источник пи-
B. «км/Л»
тания для сохранения данных при поворо-
те ключа зажигания в положение «ВЫКЛ.»
ПРИМЕЧАНИЕ
(«OFF»).
{{
Режим единиц измерения можно изменять.
{{
В случае если показания пробега превы-
См. пункт «Настройка единиц измерения»
шают уровень 9999,9 во время движения,
в данном разделе.
значение сбрасывается на 0.00, и отсчет
{{
В течение первых четырех секунд пока-
продолжается.
зания отображаются в формате “- -.-”.,
{{
При отключении аккумулятора показания
пока стрелка спидометра не начнет под-
счетчика сбрасываются на 0.00.
ниматься от 0 км/ м (0 миль/ч).
24 ОБЩАЯ ИНФОРМАЦИЯ
Средний пробег -
{{
После сброса показаний среднего пробега
Этот режим показывает средний пробег в
цифровые показания отображаются толь-
цифровом формате от начала измерения до
ко после того, как расход топлива превы-
настоящего времени. Обновление данных
сит 5 мЛ (0,2 амер. жидкостн. унц), а прой-
среднего пробега происходит каждые 4-6 се-
денное расстояние - 100 м (328 футов).
кунд.
{{
Счетчик имеет резервный источник пи-
тания для сохранения данных при поворо-
те ключа зажигания в положение «ВЫКЛ.»
(«OFF»).
{{
При отключении аккумулятора показания
счетчика среднего пробега сбрасываются
на «-.-.-»
A. Средний пробег
B. «Средн. км/Л»
●●
В режиме отображения показаний средне-
го пробега нажать и удерживать кнопку
«СБРОС» («RESET») до тех пор, пока пока-
зания среднего пробега не будут сброшены
на «- -. -».
ПРИМЕЧАНИЕ
{{
Режим единиц измерения можно изменять.
См. пункт «Настройка единиц измерения»
в данном разделе.
ОБЩАЯ ИНФОРМАЦИЯ 25
Запас хода по топливу -
Если на многофункциональной приборной
Этот режим показывает запас хода по то-
панели начинает мигать предупредительный
пливу в цифровом формате, т.е. количество
сигнал о низком уровне топлива (
), то по-
километров, которое мотоцикл сможет про-
казания запаса хода по уровню топлива ото-
ехать на топливе, имеющемся в баке. Показа-
бражаются в формате «- -- »
ния запаса хода по топливу обновляются каж-
дые 20 секунд.
A. Показания «- - - »
B. «ДИАПАЗОН»
A. Запас хода по топливу
B. «ЗАПАС ХОДА»
ПРИМЕЧАНИЕ
{{
Режим единиц измерения можно изменять.
См. пункт «Настройка единиц измерения»
в данном разделе.
{{
Диапазон показаний запаса хода по топли-
ву составляет 0 ~ 999.
{{
Показания уровня запаса хода по топливу
могут быть неточными. Рекомендует-
ся использовать эти данные только для
справки.
26 ОБЩАЯ ИНФОРМАЦИЯ

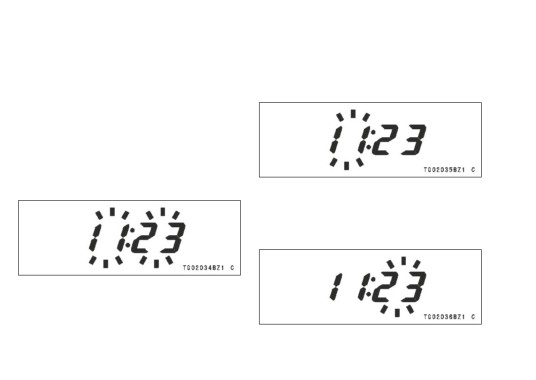

Часы -
●●
Нажать кнопку «СБРОС» («RESET»). Нач-
Для настройки часов и минут необходимо
нут мигать только часы. Настроить часы
выполнить следующие действия при выклю-
с помощью кнопки переключения режима
ченном двигателе.
(«MODE»).
●●
Повернуть ключ зажигания в положение
«ВКЛ» («ON»).
●●
Выбрать одометр на многофункциональном
дисплее. См. пункт «Многофункциональный
дисплей» в данном разделе.
●●
Нажать и удерживать кнопку
«СБРОС»
(«RESET») более двух секунд. Часы и мину-
ты начнут мигать.
●●
Нажать кнопку «СБРОС» («RESET»). Часы
перестанут мигать. Начнут мигать минуты.
Настроить минуты с помощью кнопки пере-
ключения режима («MODE»).
ОБЩАЯ ИНФОРМАЦИЯ 27
●●
Нажать кнопку «СБРОС» («RESET»). Часы и
Индикатор экономичного режима вождения -
минуты начнут снова мигать.
В целях повышения эффективности расхо-
●●
Нажать кнопку переключения режима
да топлива при движении мотоцикла на много-
(«MODE»). Цифры перестанут мигать. Часы
функциональном дисплее появляется индика-
начнут работать.
тор экономичного стиля вождения, указывая
на оптимальный режим экономии топлива. С
ПРИМЕЧАНИЕ
помощью индикатора экономичного режима
{{
С помощью кнопки переключения режима
вождения можно добиться максимальной эф-
(«MODE») можно постепенно увеличивать
фективности расхода топлива.
значение часов или минут. Для ускорения
процесса можно нажать и удерживать
кнопку.
{{
При повороте ключа зажигания в положе-
ние «ВЫКЛ.» («OFF») часы продолжают ра-
ботать в нормальном режиме от резерв-
ного источника питания.
{{
При отсоединении аккумулятора показа-
ния часов сбрасываются на 1:00. Работа
часов возобновляется после подключения
аккумулятора.

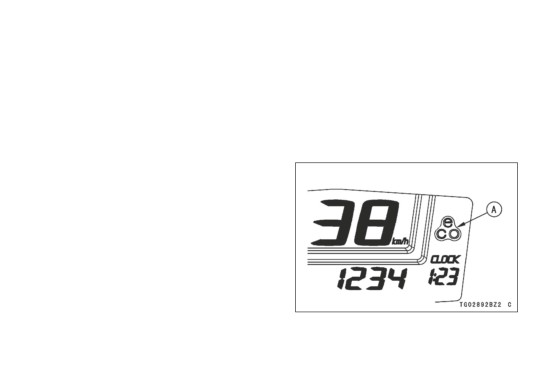

А. Индикатор экономичного режима вождения
28 ОБЩАЯ ИНФОРМАЦИЯ
Индикатор уровня топлива
ПРЕДУПРЕЖДЕНИЕ
Сегменты индикатора показывают объем то-
Недостаточный контроль дорожной ситу-
плива в топливном баке. Если топливный бак
ации увеличивает риск аварии с тяжелы-
полный, то отображаются все 6 сегментов.
ми травмами или смертельным исходом.
В случае неисправности индикатора уров-
Не отвлекайтесь от дороги и не концен-
ня топлива, необходимо пройти диагностику
трируйте все свое внимание на индикато-
индикатора уровня топлива у официального
ре экономичного режима вождения. Поль-
дилера Kawasaki.
зуйтесь периферийным зрением.
A. Индикатор уровня топлива
ОБЩАЯ ИНФОРМАЦИЯ 29
По мере расхода топлива в топливном баке
При появлении предупредительного сигнала
сегменты постепенно гаснут, начиная от уров-
о низком уровне топлива (
) на приборной
ня «Полный» («Full») до «Пустой» («Empty»).
панели необходимо заправиться при первой
Когда остается только один сегмент, появляет-
возможности.
ся предупредительный сигнал о низком уровне
При установке транспортного средства на
топлива (
), а сегмент «Пустой» («Empty»)
боковую подножку индикатор уровня топлива
начинает мигать.
может показывать объем топлива в баке не-
точно. При проверке уровня топлива необхо-
димо поставить ТС ровно.
Все сегменты и индикаторы топливной си-
стемы загораются в случае оголения или за-
мыкания проводки. В этом случае необходимо
немедленно обратиться к официальному ди-
леру Kawasaki и провести диагностику систе-
мы.
ПРИМЕЧАНИЕ
{{
Переключение режимов многофункциональ-
ного дисплея осуществляется нажатием
кнопки переключения режима
(«MODE»)
А. Предупредительный индикатор низкого
при активированном предупредительном
уровня топлива (
)
сигнале о низком уровне топлива.
В. Сегмент «Пустой» («Е»)
{{
Показания запаса хода по топливу ото-
бражаются в формате «- - -» при актива-
Это означает, что примерный объем топли-
ции предупредительного сигнала о низком
ва в баке составляет 4 л (1,1 амер. галл.).
уровне топлива.
30 ОБЩАЯ ИНФОРМАЦИЯ
Предупредительные/индикаторные сигналы
N : Индикатор нейтрали загорается при пере-
ключении трансмиссии в нейтральное положе-
ние.
: Лампочка индикатора дальнего све-
та загорается при включении дальнего света
фар.
: Лампочка индикатора сигнала поворо-
та начинает мигать при перемещении выклю-
чателя поворота влево или вправо.

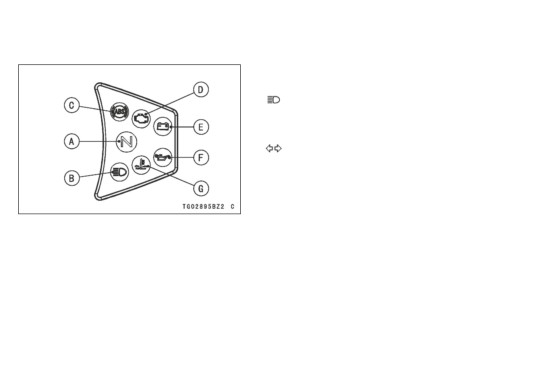

A. Зеленый индикатор нейтрали
B. Синий индикатор дальнего света
C. Желтый индикаторный сигнал антиблокиро-
вочной системы ABS (только у моделей с ABS)
D. Желтый предупредительный индикаторный
сигнал двигателя
E. Красный предупредительный индикаторный
сигнал системы зарядки аккумулятора
F. Красный предупредительный индикатор
низкого уровня давления масла
G. Красный предупредительный индикатор
температуры охлаждающей жидкости
ОБЩАЯ ИНФОРМАЦИЯ 31
Желтый индикаторный сигнал антибло-
Желтый предупредительный индикатор-
кировочной системы ABS (для моделей с
ный сигнал двигателя
ABS)
: Желтый предупредительный индика-
: Обычно индикаторный сигнал антибло-
торный сигнал двигателя включается при по-
кировочной системы ABS загорается после по-
вороте ключа зажигания в положение «ВКЛ.»
ворота ключа зажигания в положение «ВКЛ.»
(«ON») и должен погаснуть вскоре после про-
(«ON») и гаснет вскоре после начала движе-
верки цикла системы. Сигнал также появляет-
ния мотоцикла. Если система ABS работает
ся и начинает мигать при наличии каких-либо
нормально, то сигнал не горит. Индикатор ABS
сбоев в работе электронного впрыска топлива.
включается и продолжает гореть при наличии
Мигание этого индикаторного сигнала озна-
какого-либо сбоя. Если индикаторный сигнал
чает, что двигатель нельзя запускать.
системы ABS горит, это значит, что система не
Более подробная информация приводится в
работает. Однако, обычная тормозная система
разделе «Остановка двигателя» в главе «Пра-
продолжает работать в штатном режиме.
вила управления мотоциклом». При актива-
Более подробная информация об антибло-
ции этого индикаторного сигнала необходимо
кировочной системе ABS приводится в раз-
пройти диагностику электронного впрыска то-
деле «Антиблокировочная система» в главе
плива у официального дилера Kawasaki.
«Правила управления мотоциклом».
Красный предупредительный индикатор-
ный сигнал
При появлении красного предупредитель-
ного индикаторного сигнала при работающем
двигателе необходимо обратиться к офици-
альному дилеру Kawasaki и установить при-
чину.
